В современном производственном процессе автоматизация играет ключевую роль, особенно в таких областях, как управление дозированием. Эффективная интеграция автоматизированных систем управления дозированием требует надежных и высокоскоростных протоколов связи, которые обеспечивают обмен данными между различными компонентами системы. В данной статье мы проведем сравнительный анализ наиболее распространенных протоколов связи, используемых для интеграции автоматизированных систем управления дозированием.
1 Общая характеристика протоколов связи
Протоколы связи представляют собой набор правил и стандартов, которые определяют, как данные передаются и обрабатываются в сети. В контексте автоматизированных систем управления дозированием важными аспектами являются скорость передачи данных, надежность, возможность работы в реальном времени и совместимость с различными устройствами.
2 Основные протоколы связи
В рамках нашего анализа мы рассмотрим следующие протоколы:
- Modbus
- Profibus
- CAN (Controller Area Network)
- Ethernet/IP
- OPC UA (Open Platform Communications Unified Architecture)
3 Сравнительный анализ протоколов
3.1. Modbus
Modbus — один из самых популярных протоколов для промышленных приложений. Он прост в реализации и поддерживает как последовательные, так и сетевые соединения. Однако его скорость передачи данных ограничена, и он не обеспечивает высокую степень безопасности.
Недостатки Modbus:
- протокол определяет метод передачи только двух типов данных;
- не регламентирует начальную инициализацию системы;
- длина запроса ограничена, а данные могут быть запрошены только из последовательно расположенных регистров;
- не предусмотрен способ, с помощью которого ведомое устройство могло бы обнаружить потерю связи с ведущим, кроме анализа общего сетевого трафика;
- не регламентированы соответствие регистров типам измерений и измерительным каналам.
Из достоинств следует отметить, что практически все промышленные системы контроля и управления имеют программные драйверы для работы с Modbus-сетями [1, с. 1].
3.2 Profibus
Profibus предлагает более высокую скорость передачи данных и поддерживает сложные топологии сети. Он широко используется в автоматизации и может интегрироваться с различными устройствами. Однако его настройка может быть более сложной по сравнению с Modbus.
3.3 CAN
CAN протокол изначально разработан для автомобильной промышленности, но также находит применение в автоматизации. Он обеспечивает высокую надежность и устойчивость к помехам, что делает его идеальным для критически важных приложений. Однако его пропускная способность может быть ограничена для некоторых задач.
Преимущества протокола CAN следующие:
- возможность работы в режиме жесткого реального времени;
- высокая устойчивость к помехам;
- широкий диапазон скоростей работы;
- арбитраж доступа к сети без потери пропускной способности;
- минимальные затраты на использование.
Недостатки протокола CAN:
- небольшое количество данных, которое можно передать в одном пакете (до 8 байт);
- большой размер служебных данных в пакете (по отношению к полезным данным) [2].
3.4 Ethernet/IP
Ethernet/IP использует стандартные Ethernet-сети для передачи данных и обеспечивает высокую скорость и гибкость. Он поддерживает работу в реальном времени, что делает его подходящим для систем управления дозированием. Однако его реализация может потребовать более сложного оборудования.
К преимуществам Ethernet/IP можно отнести:
- низкая стоимость оборудования;
- простота внедрения.
Недостатки следующие:
- ограничение по длине сегмента сети;
- уязвимость к коллизиям данных.
3.5 OPC UA
OPC UA является современным протоколом, который обеспечивает высокий уровень безопасности и совместимости между различными системами. Он поддерживает работу с большими объемами данных и может использоваться в облачных приложениях. Однако его внедрение может быть более затратным и требовать значительных ресурсов.
OPC UA обладает следующими преимуществами:
- полностью кроссплатформенный стандарт;
- шифрование и аутенфикация;
- унификация данных, в «классической» OPC существуют несколько стандартов для каждого варианта использования: OPC DA – для текущих данных, OPC HDA – для архивных данных и сообщений.
К плюсам также можно отнести то, что OPC UA клиент и сервер могут быть скомбинированы в одном приложении для взаимодействия с другими OPC UA клиентами [3, с. 1].

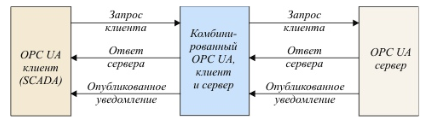

Рисунок 1. Комбинированная структура OPC UA
Заключение
Выбор протокола связи для интеграции автоматизированных систем управления дозированием зависит от конкретных требований и условий эксплуатации. Modbus и Profibus подходят для простых и средних задач, в то время как Ethernet/IP и OPC UA обеспечивают более высокую производительность и гибкость. Важно учитывать не только технические характеристики, но и экономические аспекты, такие как стоимость внедрения и обслуживания системы.
Таким образом, тщательный анализ и выбор протокола связи являются ключевыми факторами для успешной интеграции автоматизированных систем управления дозированием, что в конечном итоге влияет на эффективность и надежность производственных процессов.
