РАЗРАБОТКА АРХИТЕКТУРЫ ИНФОРМАЦИОННОЙ СИСТЕМЫ ГОСТИНИЦЫ

Одной из отраслей, где в настоящее время активно используются клиент-серверные системы для автоматизации процессов, является гостиничный бизнес. Такие системы способствуют повышению уровня организации управления бронированием и  обслуживания гостей. С помощью таких систем сотрудники отеля могут в реальном времени отслеживать статус номеров, обрабатывать запросы на бронирование, а также предоставлять услуги на основе предпочтений клиентов.

Разработка архитектуры является одним из самых важных этапов в процессе создания информационной системы (ИС). Архитектура определяет структуру ИС, его компоненты и взаимодействие между ними.

Использование корректно разработанной архитектуры может существенно повлиять на успех и эффективность работы информационной системы.

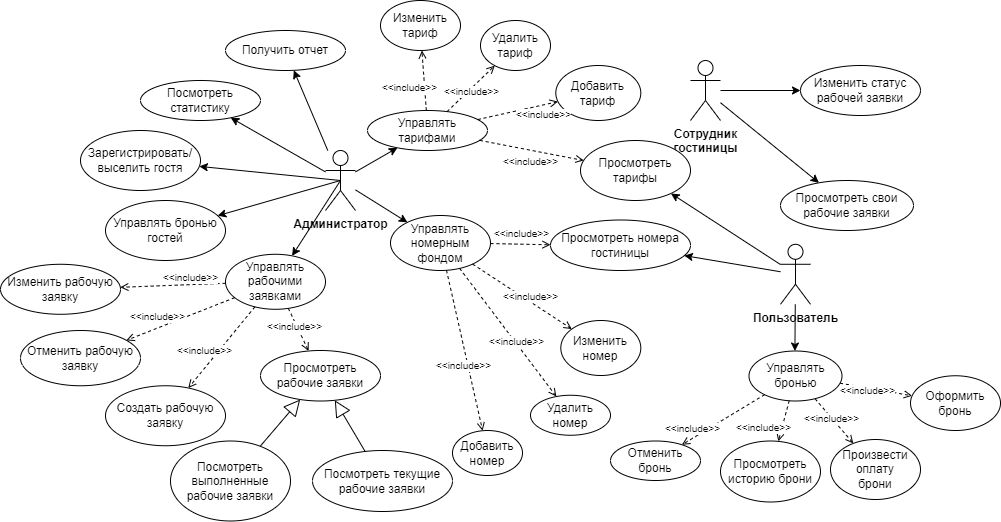

Разработка архитектуры начинается с выявления бизнес-правил, на основе которых будет строиться информационная система. На рисунке 1 представлена UML диаграмма вариантов использования, которая отображает все функциональные возможности пользователей.

Рисунок 1. Диаграмма вариантов использования

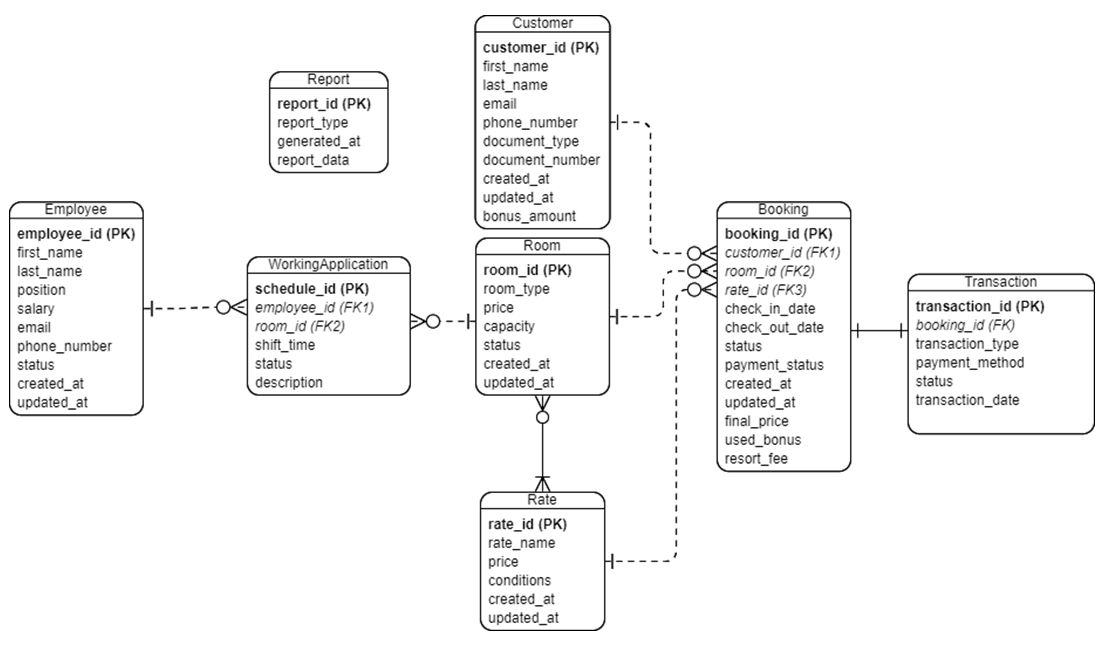

Далее следует проектирование логической модели базы данных. Спроектированная схема в нотации ERD (Entity-Relationship Diagrams) представлена на рисунке 2.

Рисунок 2. ER-диаграмма

На данной схеме изображены все сущности (пользователи, комнаты, бронирования и т.п.) и их взаимосвязи. Так, например, на диаграмме видно, что сущности клиент и бронь имеют отношение один-ко-многим, что значит, что один и тот же клиент может иметь несколько бронирований.

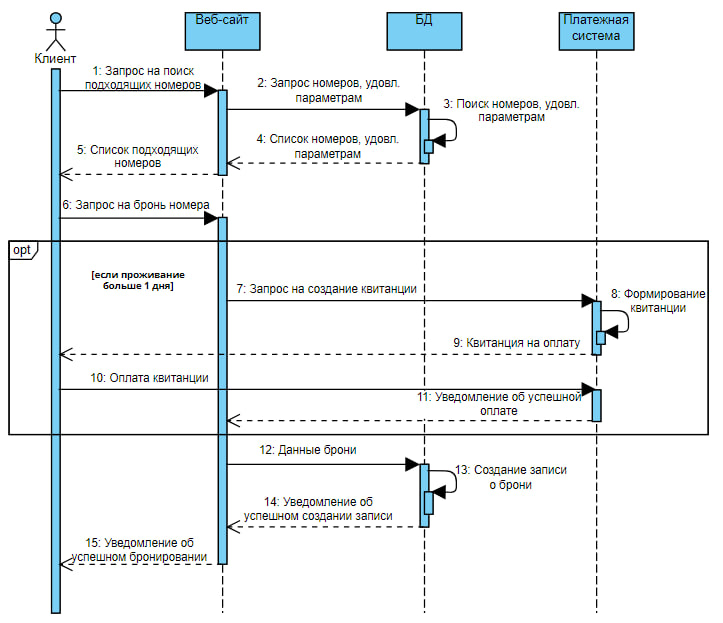

Для более полного представления работы системы была также построена диаграмма последовательности UML (Sequence Diagram), которая представляет динамическую информацию о том, как различные объекты взаимодействуют друг с другом. Диаграмма последовательности представлена на рисунке 3.

Рисунок 3. Диаграмма последовательности

Важно отметить, что сайты гостиниц обрабатывают запросы пользователей крайне неравномерно – утром пользователей может не быть вовсе, а вечером их могут быть тысячи. Также стоит учитывать, что, например, если гостиницы находятся в туристических городах, то нагрузка на приложение в туристические сезоны будет в разы выше. Для решения этой проблемы стоит использовать микросервисную архитектуру, которая сделает систему более устойчивой к сбоям и гибкой в разработке.

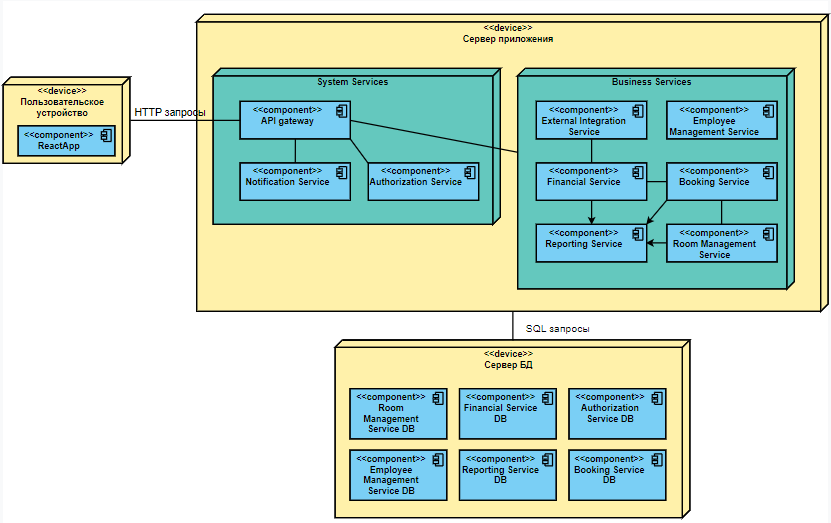

На рисунке 4 представлена диаграмма развертывания UML с использованием паттерна API Gateway, которая показывает, из каких микросервисов состоит система и как они связаны друг с другом.

Рисунок 4. Диаграмма развертывания

В результате работы была разработана архитектура ИС гостиницы с применением паттерна API Gateway. Разработанная архитектура может быть использована для создания модульного, гибкого и масштабируемого веб-приложения.
