В настоящий момент разработка и поддержка веб-приложений для ресторанной сферы становятся все более востребованными и распространенными, поскольку они представляют для ресторанов удобный инструмент для управления бизнесом.
Разработка архитектуры является одним из самых важных этапов в процессе создания веб-приложения. Архитектура определяет структуру веб-приложения, его компоненты и взаимодействие между ними.
Использование корректно разработанной архитектуры может существенно повлиять на успех и эффективность работы веб-приложения.

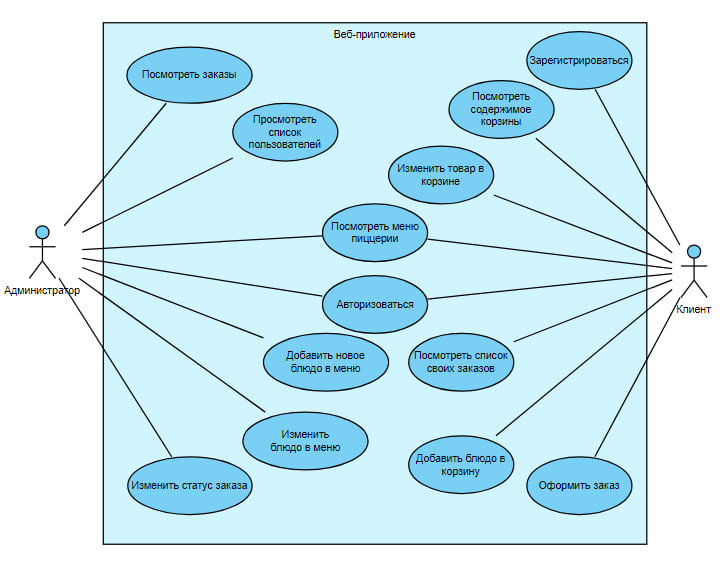

Разработка архитектуры начинается с выявления бизнес-правил, на основе которых будет строиться информационная система. На рисунке 1 представлена UML диаграмма вариантов использования веб-приложения пиццерии.
Рисунок 1. Диаграмма вариантов использования

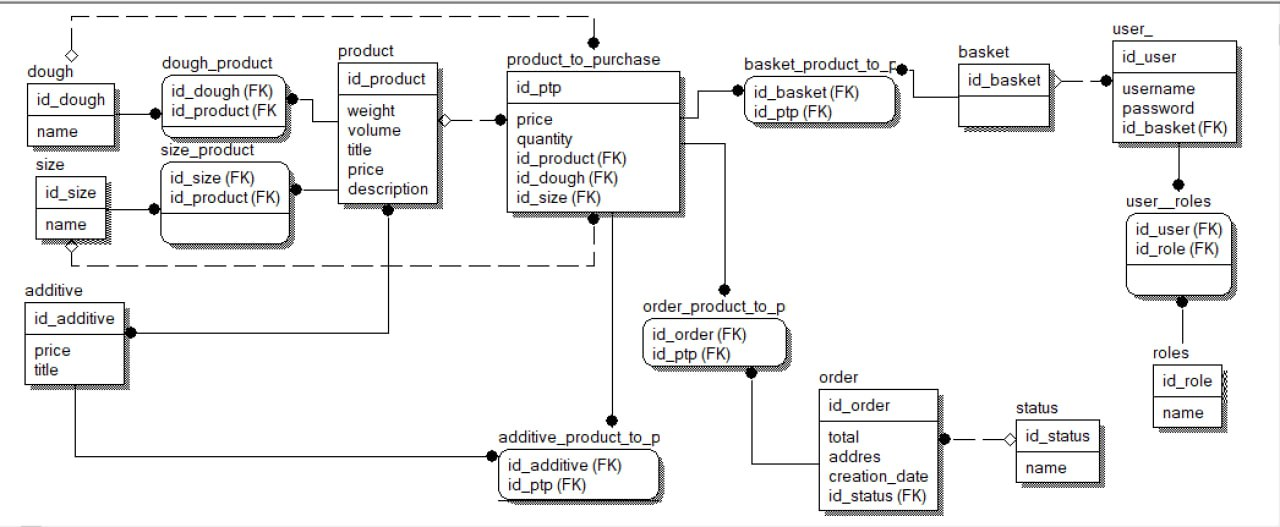

Далее следует проектирование схемы базы данных. Спроектированная схемав нотации ERD (Entity-RelationshipDiagrams)представлена нарисунке 2.
Рисунок 2 – ER-диаграмма
На данной схеме изображены все сущности (пользователи, заказы, блюда и т.п.) и их взаимосвязи. Так, например, на диаграмме видно, что сущности статуса заказа и заказа имеют отношение один-к-одному, что значит, что один и тот же статус может быть присвоен нескольким заказам.
Далее можно перейти к разделению приложения на модули.Для разработки данной архитектуры веб-приложения был выбран шаблон проектирования MVC(Model-View-Controller).
MVC является одним из самых популярных паттернов проектирования, который разделяет архитектуру приложения на три модуля: модель (Model), представление (View) и контроллер (Controller). Модель отвечает за данные и бизнес-логику, представление – за отображение данных пользователю, а контроллер – за обработку действий пользователя и взаимодействие с моделью. Этот подход позволяет изменять каждый компонент независимо друг от друга, обеспечивая гибкость, расширяемость и улучшенную организацию кода.

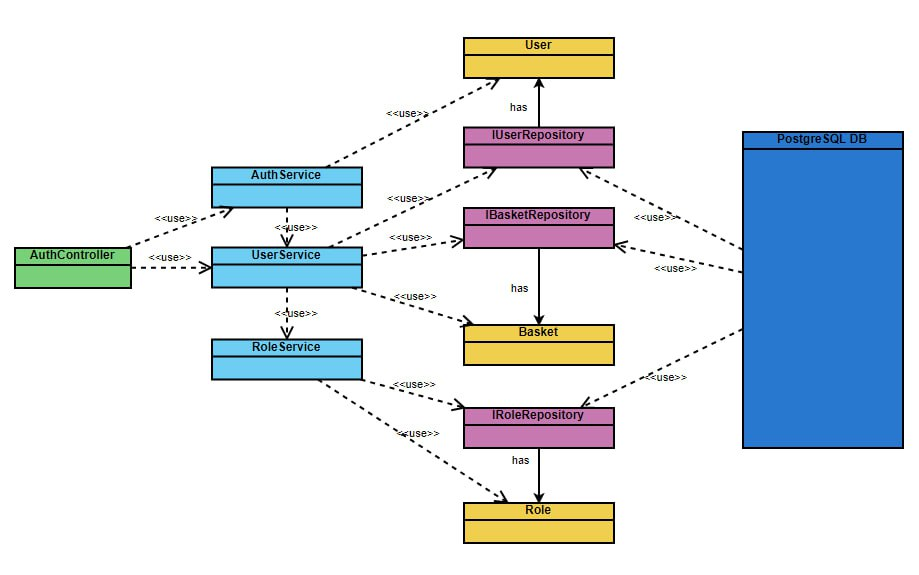

Для большей наглядности продемонстрируем взаимосвязь между модулями веб-приложения на небольшой их группе. Общая диаграмма классов UML представлена на рисунке 3.
Рисунок 3 – Общая диаграмма классов

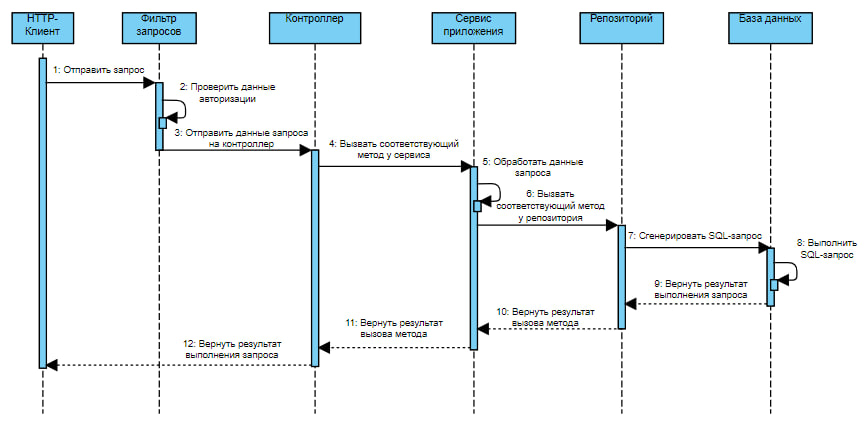

Диаграмма классов представляет лишь статическую информацию о классах, позволяя визуализировать архитектуру и дизайн объектно-ориентированной системы. Для более полного представления работы системы была также построена диаграмма последовательности UML (SequenceDiagram), которая представляет динамическую информацию о том, как различные объекты взаимодействуют друг с другом. Диаграмма последовательности представлена на рисунке 4.
Рисунок 4 – Диаграмма последовательности
В результате работы была разработана архитектура веб-приложения для пиццерии с применением паттерна проектирования MVC. Разработанная архитектура может быть использована для создания модульного, гибкого и масштабируемого веб-приложения.
Список литературы
- Тузовский, А. Ф. Проектирование и разработка web-приложений: учебное пособие для вузов / А. Ф. Тузовский. — Москва: Издательство Юрайт, 2021. — 218 с. — (Высшее образование). — ISBN 978-5-534-00515-8.
- Фаулер М. UML. Основы, 3-е издание. – Пер. с англ. – СПб: Символ-Плюс, 2004. – 192 с.,ил. – ISBN 5-93286-060-Х.
- Кара-Ушанов Владимир Юрьевич МОДЕЛЬ «СУЩНОСТЬ – СВЯЗЬ [Электронный ресурс]: Учебное пособие. – Екатеринбург: УрФУ, 2017 – Режим доступа: https://study.urfu.ru/Aid/Publication/13604/1/Kara-Ushanov.pdf (дата обращения 02.01.2024).
