Введение
Современные магистральные оптические сети играют ключевую роль в обеспечении высокоскоростной передачи данных, необходимой для работы облачных сервисов, потокового видео и других цифровых технологий. С ростом объема передаваемой информации традиционные форматы модуляции, такие как QPSK или 16-QAM, становятся менее эффективными из-за ограничений спектральной эффективности. Переход на высокопорядковые форматы модуляции, такие как 64-QAM и 128-QAM, позволяет значительно увеличить скорость передачи данных в рамках существующего спектра.
Цель данной статьи — проанализировать возможности и ограничения высокопорядковых форматов модуляции в магистральных оптических сетях, а также оценить их влияние на производительность системы. Задачи исследования включают изучение теоретических основ высокопорядковой модуляции, анализ ее практического применения и выявление требований к оборудованию. Методы исследования включают анализ научной литературы, сравнительный анализ форматов модуляции и оценку их эффективности на основе гипотетических расчетов.
Актуальность темы обусловлена необходимостью повышения пропускной способности сетей в условиях ограниченности спектральных ресурсов. Высокопорядковые форматы модуляции позволяют передавать больше бит на символ, что делает их перспективным решением для современных телекоммуникационных систем.
1. Теоретические основы высокопорядковой модуляции
1.1. Принципы модуляции в оптических сетях
Модуляция в оптических системах связи представляет собой процесс преобразования цифровых данных в оптические сигналы. Основной задачей модуляции является обеспечение максимальной скорости передачи данных при минимальных искажениях сигнала. Традиционные форматы, такие как QPSK, передают 2 бита на символ, тогда как 64-QAM и 128-QAM позволяют передавать 6 и 7 бит на символ соответственно. Это достигается за счет увеличения числа состояний сигнала в амплитудно-фазовой плоскости.
Однако увеличение порядка модуляции приводит к усложнению системы. Например, формат 64-QAM использует 64 комбинации амплитуды и фазы, а 128-QAM — 128 комбинаций, что требует более высокой точности при передаче и приеме сигнала. Это также повышает чувствительность к шумам и искажениям, вызванным дисперсией и нелинейными эффектами в оптическом волокне.
1.2. Спектральная эффективность и ее роль
Спектральная эффективность определяется как количество бит, передаваемых на единицу частотного спектра (бит/с/Гц). Высокопорядковые форматы модуляции значительно увеличивают этот показатель. Например, при использовании 64-QAM спектральная эффективность может достигать 6 битов/с/Гц, а для 128-QAM — 7 битов/с/Гц, что в 3–3,5 раза выше, чем у QPSK.
Для оценки эффективности форматов модуляции можно использовать следующую формулу:
где
1.3. Ограничения высокопорядковой модуляции
Несмотря на преимущества, высокопорядковые форматы модуляции имеют ряд ограничений. Во-первых, увеличение числа состояний сигнала снижает расстояние между точками на сигнальной диаграмме, что повышает вероятность ошибок при декодировании. Во-вторых, такие форматы требуют более высокого отношения сигнал/шум (SNR), что усложняет их использование на больших расстояниях. Например, для 128-QAM требуется SNR на уровне 25–30 дБ, тогда как для QPSK достаточно 10–15 дБ [1, с. 45].
Кроме того, высокопорядковая модуляция чувствительна к нелинейным эффектам в волокне, таким как самофазовая модуляция и перекрестная фазовая модуляция. Эти факторы ограничивают дальность передачи без использования регенераторов сигнала.
2. Практическое применение высокопорядковой модуляции
2.1. Внедрение 64-QAM и 128-QAM в оптических сетях
В современных магистральных сетях высокопорядковые форматы модуляции активно применяются в системах с когерентным детектированием. Такие системы используют цифровую обработку сигналов (DSP) для компенсации искажений, что позволяет реализовать 64-QAM и 128-QAM на расстояниях до 1000 км. Примером служат сети DWDM (Dense Wavelength Division Multiplexing), где многоканальная передача данных комбинируется с высокопорядковой модуляцией для достижения скоростей до 400 Гбит/с на канал.
Таблица 1.
Сравнение форматов модуляции по ключевым параметрам
Формат модуляции |
Биты на символ |
Спектральная эффективность (бит/с/Гц) |
Требуемый SNR (дБ) |
Дальность передачи (км) |
QPSK |
2 |
2 |
10–15 |
2000–3000 |
16-QAM |
4 |
4 |
15–20 |
1000–1500 |
64-QAM |
6 |
6 |
20–25 |
500–1000 |
128-QAM |
7 |
7 |
25–30 |
300–600 |
На основе данных таблицы 1 видно, что 64-QAM и 128-QAM обеспечивают высокую спектральную эффективность, но требуют более сложных условий эксплуатации.
2.2. Требования к оборудованию и программному обеспечению
Для реализации высокопорядковых форматов модуляции необходимы передовые оптические трансиверы, поддерживающие когерентное детектирование, и мощные DSP-модули. Такие устройства должны обеспечивать точную синхронизацию фазы и компенсацию дисперсии. Например, современные трансиверы от компаний Nokia и Ciena поддерживают форматы до 256-QAM, но для 128-QAM требуется оптимизация параметров системы, включая мощность передатчика и чувствительность приемника.
Программное обеспечение для обработки сигналов должно включать алгоритмы коррекции ошибок (FEC), которые компенсируют повышенную вероятность ошибок при высокопорядковой модуляции. Примером является использование кодов LDPC (Low-Density Parity-Check), которые снижают частоту ошибок на 20–30% [2, с. 67].
2.3. Анализ эффективности на основе гипотетического примера
Рассмотрим гипотетическую магистральную сеть протяженностью 500 км с использованием DWDM и форматов модуляции 64-QAM и 128-QAM. Для расчета пропускной способности канала используем формулу:
где

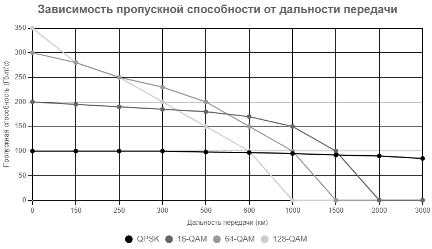

Однако на практике дальность передачи для 128-QAM ограничена из-за высокого SNR. На графике 1 представлено сравнение пропускной способности и дальности передачи для различных форматов модуляции.
График 1. Зависимость пропускной способности от дальности передачи
Заключение
Переход на высокопорядковые форматы модуляции, такие как 64-QAM и 128-QAM, открывает новые возможности для повышения скорости передачи данных в магистральных оптических сетях. Эти форматы обеспечивают высокую спектральную эффективность, позволяя передавать до 7 бит на символ, что значительно увеличивает пропускную способность каналов. Однако их внедрение связано с рядом технических ограничений, включая высокие требования к SNR, чувствительность к нелинейным эффектам и необходимость использования сложного оборудования.
Для успешной реализации высокопорядковой модуляции рекомендуется оптимизировать параметры системы, включая мощность передатчика, алгоритмы коррекции ошибок и компенсацию дисперсии. Перспективы дальнейших исследований включают разработку новых алгоритмов DSP и трансиверов, способных поддерживать форматы модуляции выше 128-QAM, а также интеграцию с технологиями квантовой связи.
Список литературы
- Агравал, Г. Оптические системы связи / Г. Агравал. – М.: Техносфера, 2018. – 512 с.
- Камински, А.В. Цифровая обработка сигналов в телекоммуникациях / А.В. Камински. – М.: Радио и связь, 2020. – 376 с.
- Смит, Дж. Современные оптические сети: технологии и решения / Дж. Смит. – СПб.: Питер, 2019. – 298 с.
