Современные нефтебазы и резервуарные парки играют ключевую роль в обеспечении энергетической безопасности и стабильности поставок топлива. Эффективное управление такими объектами требует не только надежной инфраструктуры, но и современных систем контроля и безопасности. Одним из важнейших элементов этих систем является сигнализатор, обеспечивающий своевременное оповещение о критических состояниях в резервуаре, таких как переполнение, утечка или достижение предельных уровней продукта.
Рассмотрим основные методы сигнализации, детектирования, контроля и измерения высоты понтона на нефтепродуктовом резервуаре. За 19, 20 и 21 век таких методов было предложено великое множество, что проиллюстрировано на Рис. 1.

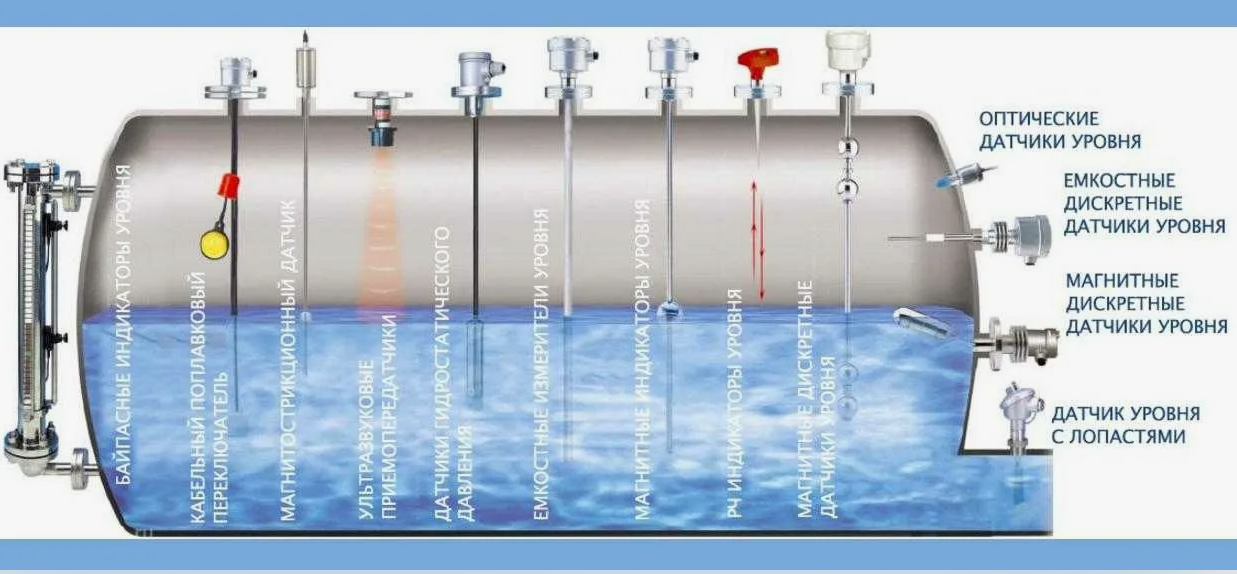

Рис. 1. Иллюстрация многообразия методов измерения и контроля уровня жидкости в резервуаре
Условно их можно разделить на следующие большие группы:
- Механические – физические методы измерения и контроля уровня понтона за счёт использования таких физических величин как расстояние; скорость; ускорение, а точнее их абсолютное и относительное изменение в заданный промежуток времени.
К механическим методам измерения и контроля относят зачастую наиболее примитивные, дешевые и морально устаревшие разработки, однако это обстоятельство не мешает ряду технологических устройств выполнять своё прямое назначения на ЛПДС (Линейно производственно-диспетчерская станция) по всему миру.
К ним относят:
- Поплавковый уровнемер с механической передачей;
- Тросовый уровнемер с грузом и барабаном (ленточный уровнемер);
- Механический уровнемер с рычажной передачей.
- Электромагнитные – физические методы измерения и контроля уровня понтона за счёт использования таких физических величин как индуктивность; ёмкость; сопротивление; сила тока; напряжение, а также напряженность электрического и магнитного поля, а точнее их абсолютное и относительное изменение в заданный промежуток времени.
Их так же условно можно разделить на контактные (при котором чувствительный элемент непосредственно касается понтона или продукта под ним) и радарные (при котором измерительным сигналом являются различные физические эффекты электромагнитного поля, производимое специальным устройством «радаром» и последующей его аналитикой) методы.
Традиционно к контактным методам относят:
- Емкостные уровнемеры;
- Магнитные уровнемеры.
В свою очередь к радарным методам традиционно относят:
- Импульсные радарные уровнемеры;
- Частотно-модулированные непрерывные радарные уровнемеры;
- Радары с фазированной решеткой;
- Радары с синтезированной апертурой.
- Оптические – физические методы измерения и контроля высоты понтона за счёт использования таких физических величин как яркость; фазовый сдвиг; интенсивность, а точнее их абсолютное и относительное изменение в заданный промежуток времени.
Данные методы имеют преимущества перед механическими в отсутствии контакта с понтоном и (или) нефтепродуктом, однако в то же время так же имеют преимущества перед радарными методами в виде простоты и дешевизны оборудования для их осуществления. Однако и обладают своей спецификой.
Традиционно к оптическим методам относят:
- Визуальный контроль (и его разновидность – камерный контроль);
- Световодная уровнемерия;
- Лазерная уровнемерия.
- Акустические – физические методы измерения и контроля высоты понтона за счёт использования таких физических величин как громкость; фазовый сдвиг; частота, а точнее их абсолютное и относительное изменение в заданный промежуток времени.
По статистике менее распространены, чем радарные или лазерные, но в определенных условиях могут быть эффективными и экономически выгодными.
Ниже приведены основные акустические методы:
- Ультразвуковые уровнемеры;
- Акустические датчики на основе резонанса;
- Системы акустической томографии (применяется в редких случаях).
- Барометрические – физические методы измерения и контроля высоты понтона за счёт использования физической величины - давления, а точнее её абсолютное и относительное изменение в заданный промежуток времени.
Это косвенные, редко применяемые методы измерения и контроля положения понтона, отличающиеся от остальных простоты и неточной работой.
К разновидностям барометрических методов относят:
- Барометрическое нивелирование;
- Дифференциальное давление.
Выше перечислены основные методы измерения и контроля положения понтона на нефтепродуктовом резервуаре. Рассмотрим подробнее каждый из них.
Список литературы
- ГОСТ 31385—2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
- ГОСТ 8.346-2000 «Резервы стальные горизонтальные цилиндрические методика поверки»
- Богданов В.В., Клюев А.С. Приборы и системы автоматизации технологических процессов. Справочник. - 2-е изд., перераб. и доп. - М.: Энергоатомиздат, 1990. - 464 с.
