Введение
Теплообменники широко применяются в различных отраслях промышленности: энергетике, химической, пищевой промышленности и системах отопления. Со временем оборудование устаревает, что приводит к снижению эффективности, увеличению затрат на обслуживание и возможным аварийным ситуациям. Модернизация теплообменников позволяет существенно повысить их производительность, снизить издержки и продлить срок службы.
Основные направления модернизации
1. Замена теплообменных поверхностей
Наиболее частой причиной снижения эффективности является коррозия или засорение теплообменных труб. Современные технологии предлагают использование коррозионно-стойких материалов, (например нержавеющая сталь или титан).

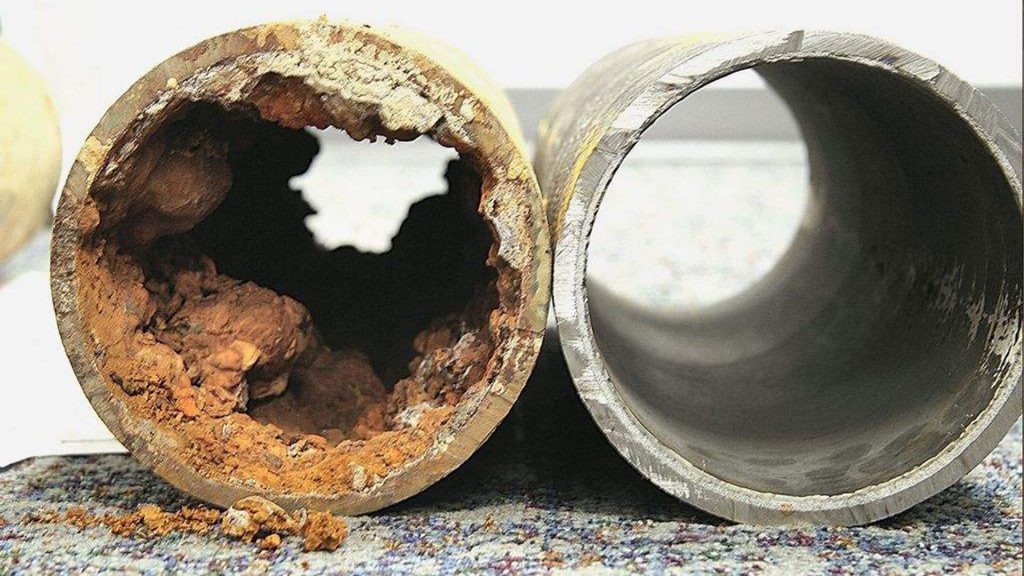

Сравнение старой и новой теплообменной трубы
На фото: слева — труба с отложениями и коррозией, справа - новая труба из нержавеющей стали.
2. Оптимизация конструкции
Модернизация конструкции корпуса и распределительных коллекторов позволяет уменьшить гидравлические потери и повысить однородность теплообмена.
Схема конструкции теплообменника до и после
Слева стандартная конструкция с неравномерным распределением потоков, справа — модернизированная версия с оптимизированной формой коллекторов.
3. Применение турбулизаторов
Внедрение турбулизаторов (специальных вставок, вызывающих турбулентное движение жидкости) увеличивает коэффициент теплоотдачи.

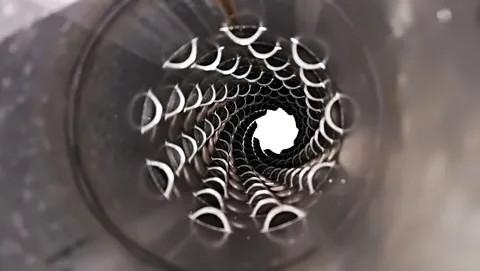

Турбулизатор внутри трубы
Внутри теплообменной трубы установлен турбулизатор - металлическая спираль или сетка.
4. Автоматизация и контроль
Установка современных датчиков температуры и давления, а также внедрение систем автоматического регулирования позволяют поддерживать оптимальные режимы работы.
Современная панель управления теплообменником
Панель с цифровыми датчиками температуры и давления, на экране отображаются рабочие параметры.
Сравнительный анализ эффективности
Проведён сравнительный анализ работы теплообменника до и после модернизации:
- Повышение коэффициента теплоотдачи на 15-25%;
- Снижение затрат на обслуживание и ремонт;
- Увеличение межремонтного периода на 30-40%.
Таблица 1.
Сравнительные характеристики теплообменника до и после модернизации
|
Показатель |
До модернизаций |
После модернизаций |
|
Коэффициент теплоотдачи, Вт/м² ⋅К |
900 |
1150 |
|
Энергозатраты кВт⋅ч/год |
1200 |
9500 |
|
Средний срок службы, лет |
10 |
14 |
Заключение
Модернизация теплообменников - эффективное направление повышения их технического и экономического потенциала. Современные методы и решения позволяют значительно повысить надёжность, производительность и снизить эксплуатационные расходы.
Список литературы
- А. И. Иванов, В. П. Сидоров. Повышение эффективности теплообменных аппаратов. М.: Энергоатомиздат, 2019
- П. Е. Лебедев. Новые материалы для теплообменного оборудования // Промышленная теплотехника. 2021. №4. - С. 45-53
- Г. К. Соловьев. Автоматизация систем теплообмена. - СПб.: БХВ-Петербург, 2018
- С. В. Чернов. Модернизация теплообменников: современные подходы // Вестник машиностроения. 2022. №7. - С. 88-94
