ПРОЕКТИРОВАНИЕ ЛОГИЧЕСКОЙ МОДЕЛИ БАЗЫ ДАННЫХ ДЛЯ ИНФОРМАЦИОННОЙ СИСТЕМЫ СКЛАДСКОГО УЧЕТА

Проектирование логической модели базы данных является важным этапом в разработке информационной системы, поскольку оно определяет структуру данных и взаимосвязи между ними на абстрактном уровне, не зависящем от конкретной базы данных или платформы. Логическая модель предоставляет подробное описание сущностей, атрибутов, отношений и ограничений, которые необходимы для представления данных в системе. Одним из ключевых инструментов для создания такой модели являются нотации ERD (Entity-Relationship Diagram) и DFD (Data Flow Diagram).

DFD является графической нотацией, иллюстрирующей перемещение данных в системе, их преобразование в процессе обработки и хранение в соответствующих хранилищах. ERD представляет собой визуальную нотацию, позволяющую отображать сущности, их атрибуты, взаимосвязи и ограничения внутри системы.

Информационная система для складского учета обязана обеспечивать мониторинг поступления товаров на склад, их хранение, а также обработку заявок на товары.

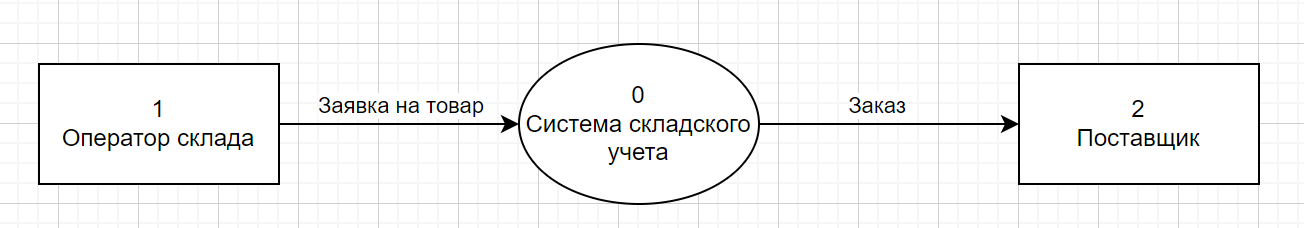

Для более детального анализа структуры и логики обработки данных в рамках исследуемой информационной системы, рассмотрим один из основных процессов складского учета – процесс обработки заявок. Контекстная диаграмма, выполненная в нотации DFD, представлена на рисунке 1.

Рисунок 1. Контекстная диаграмма

Процесс обработки заявок начинается с создания заявки на недостающий товар со стороны оператора склада. Эта заявка передается в информационную систему, которая проверяет ее на полноту. Если заявка неполная, оператору склада необходимо внести недостающую информацию. После устранения недостатков заявка обрабатывается системой, например, для определения оптимального поставщика для данного склада с учетом цен, сроков доставки и других критериев. Затем на основе заявки формируется заказ, который сохраняется в базе данных и передается поставщику.

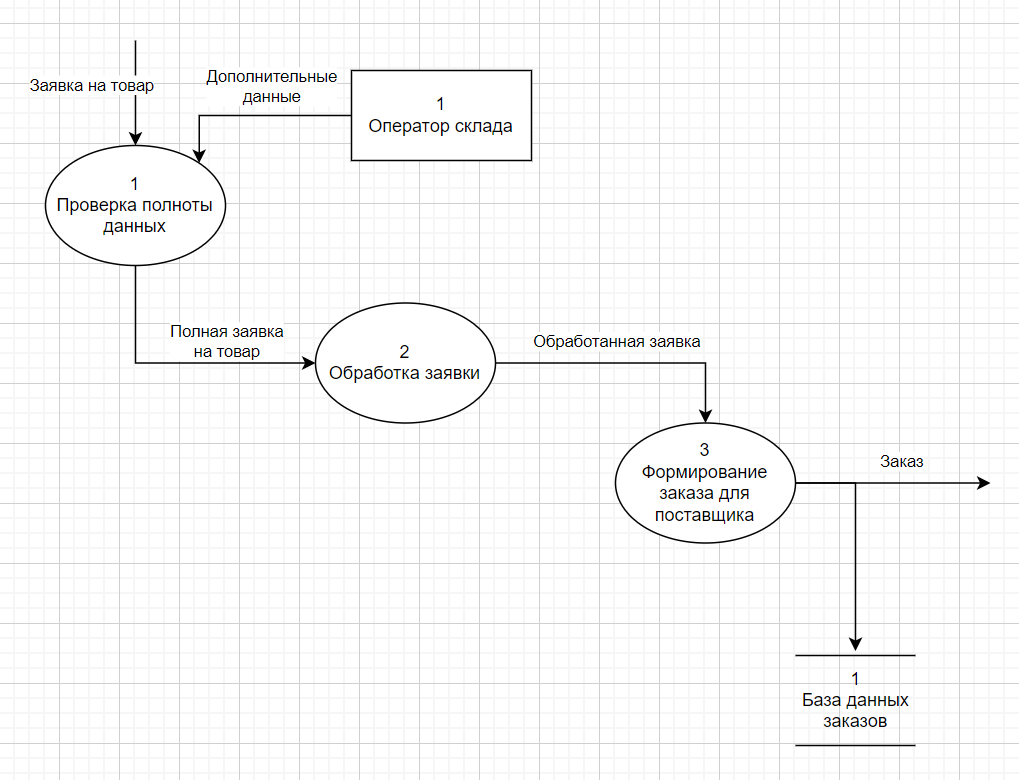

Декомпозиция контекстной диаграммы, которая иллюстрируется описанный процесс, представлена на рисунке 2.

Рисунок 2. Декомпозиция контекстной диаграммы

На основе разработанной диаграммы можно идентифицировать ключевые сущности системы, их атрибуты, взаимосвязи и накладываемые ограничения. В частности, в рамках информационной системы предусмотрено разделение ролей для учетных записей (оператор склада, поставщик). При этом операторы склада могут быть связаны с одним или несколькими заказами, находящимися в процессе выполнения.

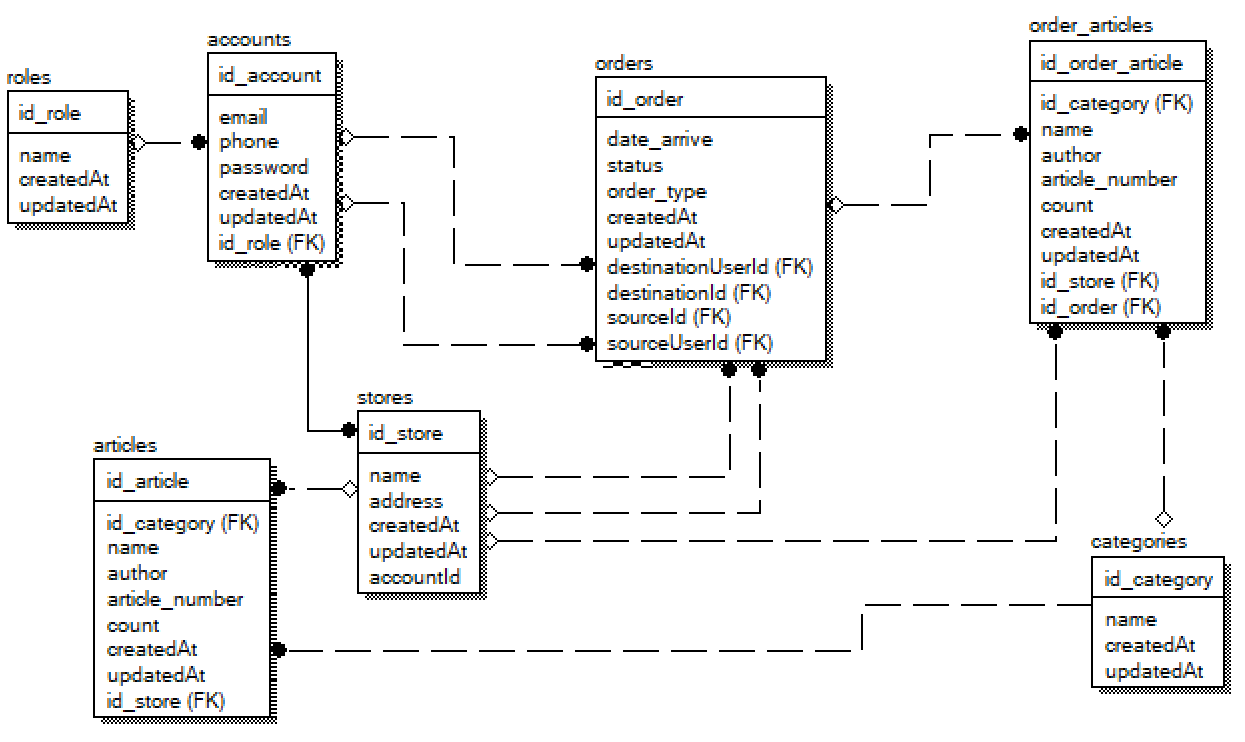

Спроектированная логическая модель базы данных в нотации ERD представлена на рисунке 3.

Рисунок 3. Логическая модель базы данных

В результате работы была спроектирована логическая модель базы данных информационной системы складского учета с использованием нотаций DFD и ERD.
