ВКЛАД ГРАФИЧЕСКОГО ЖУРНАЛА В ЛИТОЛОГИЧЕСКУЮ РЕКОНСТРУКЦИЮ СКВАЖИНЫ «KAF-1» НА ОКРАИНЕ АБИДЖАНА В КОТЛОВИНЕ ИВУАРИЙСКИХ ОТЛОЖЕНИЙ

ВКЛАД ГРАФИЧЕСКОГО ЖУРНАЛА В ЛИТОЛОГИЧЕСКУЮ РЕКОНСТРУКЦИЮ СКВАЖИНЫ «KAF-1» НА ОКРАИНЕ АБИДЖАНА В КОТЛОВИНЕ ИВУАРИЙСКИХ ОТЛОЖЕНИЙ

Авторы публикации

Рубрика

Геология

Просмотры

91

Журнал

Журнал «Научный лидер» выпуск # 51 (201), Декабрь ‘24

Поделиться

Фацио-последовательное исследование, проведенное в меловых формациях ивуарийского осадочного бассейна на шельфе между Гранд-Лаху и Гранд-Бассамом, было основано на графических данных. Действительно, исследование было проведено на основе опроса (KAF-1) с целью воссоздания литологических фаций с помощью программного обеспечения Strater 5 и позволило воссоздать палеосреду этой части котловины кот-д'Ивуара. Электро-последовательная стратиграфия позволила на основе диаграмм получить различные литологические электрофазии буровых скважин. Эта диаграмма позволила распознать литологические фации, такие как аргилиты, алевролитовые Аргилиты, песчаники, известняки и алевролиты, и очертить стратиграфические единицы. Однако в очень толстом Альбионе преобладает осадконакопление детритов с чередованием песчаников и аргиллитов. Карбонаты появляются в позднем Альбийском и раннем Сеноманском периодах. Сеноманский период включает чередования аргиллитов и песчаников. В Туроновом периоде карбонаты кажутся более детритными (аргиллиты, песчаники, алевролиты). Негустой Нижний Сенон состоит из алевролитовых аргиллитов с вкраплениями песчаника. В Кампанском и Маастрихтском периодах осадконакопления преобладают аргиллиты, иногда илистые. Это осаждение соответствовало бы внешней или средней платформе. Тем не менее, местами встречаются редкие залежи песчаника и известняка.

Введение

Зарождение и эволюция осадочного бассейна кот-д'Ивуара происходит в контексте открытия Атлантического океана в результате дрейфа и разделения континентов Африки и Южной Америки в позднем меловом периоде. Другими словами, Прибрежный бассейн кот-Д'Ивуара возник в результате этого разделения. Это атлантический осадочный бассейн с пассивной окраиной, похожий на серию бассейнов, расположенных вдоль западноафриканской окраины Гвинейского залива. Исследования углеводородов способствуют лучшему знанию бассейна и вызвали важную работу и различные методологии. Эта работа состояла из сейсмических и буровых работ для понимания геологии недр. Данные, полученные в результате бурения в рамках нашего исследования, связаны с геофизическими измерениями, выполненными при бурении, в основном с отложенными диаграммами. Диаграммы состоят из непрерывных записей в соответствии с глубиной физических величин, которые представляют геологические образования, пройденные в ходе исследований, а также позволяют решать проблемы датирования, возникающие на уровнях, которые бедны или на которых отсутствуют окаменелости. Основная цель данной работы-охарактеризовать на основе графического анализа различные фации отложений, встречавшиеся в меловом периоде, чтобы способствовать восстановлению сред отложений различных формаций.

РАСПОЛОЖЕНИЕ СКВАЖИНЫ НА АБИДЖАНСКОЙ ОКРАИНЕ

Район исследования расположен в Ивуарийском морском осадочном бассейне. Он охватывает часть Абиджанской окраины, расположенной на шельфе между административными районами Гранд-Лаху на западе и Гранд-Бассам на востоке. Этот район является одним из наиболее изученных секторов Ивуарийского морского бассейна. Как таковая, она представляет значительный стратегический интерес для страны, где добывается большая часть углеводородов. В этом бассейне была исследована скважина с координатами, указанными в таблице ниже.

Таблица 1.

Географические координаты исследованных скважин

Скважина

Географические координаты

KAF-1

N 5°06'28.920   4°15'10.261 W



ЛИТОЛОГИЧЕСКАЯ РЕКОНСТРУКЦИЯ ИССЛЕДОВАНИЯ «КАФ-1»

Гамма-лучи (GR) и звуковые (DT) диаграммы были тщательно изучены для восстановления литологии исследования. В предыдущих главах были определены Альбийский, Сеноманский, Туронский, Нижний Сенонский, Кампанский и Маастрихтский языки.

- Альбийская электрофация

Альбийский период очень густой (1191 м) с различными литологическими фациями. Он содержит литологические единицы U1E и U2E формации E в основании и литологическую единицу U2C в верхней части. Диаграммный анализ подтверждает наличие песчаниковых фаций, алевролитовых аргиллитов, известняков и алевролитов. Последовательность различных фаций следующая:

Песчаниковые фации имеют толщину от 5 до 45 м. На диаграммах показаны значения GR в диапазоне 30-55 API и DT в диапазоне 75-130 МКС/Ф. Кремнистый цемент приводит к значениям GR в диапазоне от 40 до 55 API. Песчаники от 30 до 40 API содержат известковый цемент.

Аргиллиты встречаются слоями или очень толстыми пластами (от 5 до 107 м). Значения GR находятся в диапазоне от 60 до 80 API у основания, от 60 до 70 API в середине и от 50 до 60 API наверху. Значения DT находятся в диапазоне от 80 до 125 МКС/Ф. Эти признаки позволяют идентифицировать как илистые, так и карбонатные аргиллиты на вершине. У основания встречаются слабосилистые аргиллиты.

Известняковые фации встречаются на вершине в виде отмели (8 м). В середине ряда (4 м) наблюдаются редкие ламели. Значения GR находятся в диапазоне от 20 до 35 API. Значения DT находятся в диапазоне от 60 до 95 МКС/Ф. Значения GR указывают на то, что известняки слабо глинистые и слегка плотные.

Алевролиты встречаются на высоте 2770 м в виде пластин (5-15 м) между аргиллитами. Значения GR находятся в диапазоне от 30 до 55 API. Значения DT находятся в диапазоне от 90 до 130 МКС/Ф. Эти значения придают алевритам глинистый характер.

- Электрофации сеномана

Сеноманский период включает литологические единицы формации C (U1C и U2C) толщиной 302 м. Он включает чередования аргиллитов и песчаников. Над песчаниками преобладают аргилиты. У нас есть блок U2C у основания и блок U1C наверху. Сеноман богат планктонными фораминиферами. Изучение рисунков подтверждает наличие песчаника (GR между 30-40 API и DT между 75-125 МКС/Ф) и алевролитовых аргиллитов (GR между 45-60 API и DT между 115-125 МКС/Ф). Песчаники содержат известняковый цемент, что приводит к низким значениям GR. Илистые аргиллиты содержат следовые количества карбонатов, что подтверждается низкими значениями GR.

- Туроновская электрофациялитература

Турониан содержит единицу U1C и имеет толщину 110 м. Эта единица имеет значения от среднего до высокого GR (от 50 до 90 API), DT составляет от 115 до 125 МКС/Ф. Более глинистые ярусы находятся у основания и в верхней части яруса (GR между 70-90 API). Илистые аргиллиты встречаются в основном на глубине от 1390 до 1402 м (гр.между 50-60 API). Диаграммы также подтверждают наличие песчаников и илистых аргиллитов (GR в диапазоне 35-60 API, DT в диапазоне 75-125 МКС/Ф). Низкие значения GR (35-45 API) указывают на наличие песчаника. Эти песчаники зажаты между илистыми аргиллитами примерно на 10 м. Наверху преобладают алевролитовые аргиллиты (плотность от 50 до 60 гр. АП.). Эти аргилиты могут содержать следовые количества карбонатов, что приводит к довольно низким значениям GR.

- Электрофациус Нижнего Сенона

Нижний Сенон (Коньякский и Сантонский) имеет небольшую толщину (18 м), с литологией, идентичной Туронскому U1C. Отложения включают илистые аргиллиты от темно-серого до умеренно темного цвета, богатые планктонными фораминиферами. Встречаются также залежи светло-серого песчаника, от твердого до рыхлого. В основании находятся алевролитовые аргиллиты (GR в диапазоне 50-60 АПИ и DT в диапазоне 105-125 МКС/Ф). На вершине диаграммы показали уровень песчаника (GR между 35-45 API и DT между 55-125 МКС/Ф) толщиной около 8 м. Считается, что низкие значения GR в песчаниках связаны с известняковым цементом.

- Электрофациус Кампанского

Кампанский язык содержит литологическую единицу U2B. Этот этаж имеет более песчаную и илистую фацию, чем предыдущий. Его толщина составляет 125 м. На диаграммах показано, что у основания находятся более илистые аргиллиты (GR между 55-65 АПИ; DT между 115-130 МКС/ф), а на крыше яруса-песчаник (13 м) (GR между 35-45 АПИ и DT между 105-140 МКС/Ф). Эти средние значения GR указывают на присутствие следовых количеств карбоната в аргиллитах и аргиллитах алевролитового периода Кампана.

- Маастрихтский электрофациес

Литология в виде литологической пропорции "% ЛИТО" в сочетании с диаграммами выделили Маастрихтский период с единственной литологической единицей U2B, как в Кампанском. Отложения в основном состоят из слабосилевых аргиллитов, темно-серых, часто коричневатых, твердых, толщиной 90 м. Встречается обильный глауконит и донные фораминиферы. Значения GR от среднего до высокого (от 50 до 90 API) с DT от 115 до 125 МКС/Ф). Более глинистые ярусы находятся у основания и в верхней части яруса (GR между 70-90 API). Илистые аргиллиты встречаются в основном на глубине от 1390 до 1402 м (гр. между 50-60 API).

Таблица 2.

 Электрофации, обнаруженные при обследовании «КАФ-1» в меловом периоде

Этажи

Толщины (m)

Литологии

GR (API)

DT (µs/f)

Маастрихт

90

Аргиллиты

Илистые глины

70-90

 50-60

115-125

Кампан

125

Песчаник

Илистые глины

35-45

 55-65

105-140

 115-130

Нижний сенон

18

Песчаник

Илистые глины

35-45

 50-60

55-130

105-125

Туронский

110

Песчаник

Илистые глины

35-45

50-60

75-125

90-120

Сеноман

302

Песчаник

Илистые глины

30-40

45-60

75-125

115-125

Альбиан

1191

Песчаник

Илистые глины

Глины

Известняк

Сильтиты

30-55

50-60

60-80

20-35

30-55

75-130

80-105

105-125

 60-95

90-130

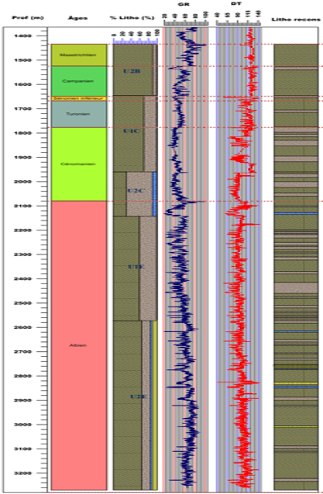

(Prof.: глубина; % Litho: литологическая пропорция; U: единицы измерения); Litho recons: восстановление

Литология:

Рисунок 1. литологическая реконструкция исследования KAF-1

Заключение

Исследование с использованием графографической записи позволило охарактеризовать различные электрофации литологий буровых скважин. Эта диаграмма позволила распознать литологические фации, такие как аргилиты, алевролитовые Аргилиты, песчаники, известняки и алевролиты, и очертить стратиграфические единицы. Аргилиты имеют относительно высокий GR (гамма-излучение), а зазор между кривыми NPHI-RHOB большой (электрофазия с положительной полярностью). Песчаники и илистые аргиллиты имеют средний или низкий GR, а кривые nphi (нейтронная пористость) и rhob позволяют различать их. Песчаники имеют гальваническую поверхность с отрицательной полярностью, а алевролитовые аргиллиты-с положительной полярностью. Карбонаты имеют очень низкие значения GR с почти совпадающими кривыми NPHI и RHOB (плотность) (электрофазии с нулевой полярностью). В очень толстом Альбийском периоде преобладает детритное отложение с чередованием песчаников и аргиллитов. Сильные толщи обусловлены проседанием рифтового разлома, разделившего африканский и южноамериканский континенты. Карбонаты появляются в позднем Альбийском и раннем Сеноманском периодах. Они могут ознаменовать начало увеличения уровня воды в океане в результате нарушения. Сеноманский период включает чередования аргиллитов и песчаников. В Туроновом периоде карбонаты более заметны на Западе, чем на Востоке, где они кажутся более детритными (аргиллиты, песчаники, алевролиты). Негустой Нижний Сенон состоит из алевролитовых аргиллитов с вкраплениями песчаника. В Кампанском и Маастрихтском периодах осадконакопления преобладают аргиллиты, иногда илистые. Это осаждение соответствовало бы внешней или средней платформе. Тем не менее, местами встречаются редкие залежи песчаника и известняка.

Список литературы

  1. Ablé G.J. 2008. Etude sédimentologique des puits Pa1 et Pa2 dans le bassin sédimentaire de la Côte d’Ivoire et implications paléoenvironnementales. Mémoire DEA, Université Félix Houphouët-Boigny, 54 p.
  2. Arnaud H., Vanneau A., Bulot L.G., Beck C., Macsotay O. & Stephan J.F. 1999. Les carbonates du Crétacé dans les états de Lara Trujillo et Barinas (Venezuela occidental) : Biostratigraphie et Stratigraphie séquentielle. Géologie de l’Alpine, t. 75, pp. 3-79
  3. Augier C. 1980. Diagraphies et matrices complexes. Bulletin Centres Recherche ExplorationProduction Elf-Aquitaine, 4 (1), 143-177
  4. Bourquin S., 1991. Analyse facio-séquentielle par diagraphies du Trias du Centre-Ouest du bassin de Paris : apports à la reconstitution de l'environnement de dépôt. Thèse Doctorat, Université de Nancy I, 215 p.
  5. Bourquin S., Mathis B., Clermonte J., Didelot B., Durand M., Ghanem-Alkhaddour G. & Le Roux J., 1990. Diagraphies et analyse facio-séquentielle : approche méthodologique et exemples d'applications dans le Bassin parisien et le Fossé rhénan. Bull. Soc. Géol. France, 8, 6 (4), 693-707
  6. Coulibaly M., 2000. Contribution à l’étude diagraphique et sismique du prospect «gazelle» dans le permis APEX-4 rebaptisé CI 02. Mémoire DEA, Université de Cocody, 79 p.
