МЕТОДЫ СНИЖЕНИЯ АВАРИЙНОСТИ ПРИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ НА МАГИСТРАЛЬНОМ ГАЗОПРОВОДЕ

В настоящее время при огневых работах на отключенном газопроводе не осуществляется автоматический контроль загазованности, не осуществляется непрерывный замер давления, нет светозвуковых оповещателей, что повышает риск возникновения и распространения открытого огня в случае аварийной ситуации.

Для обеспечения безопасности огневых работ при ремонте газопроводов предлагается использовать систему контроля безопасности при производстве ремонтных (огневых) работ на объектах магистральных трубопроводов, состоящую из беспроводных взрывозащищенных датчиков непрерывного контроля загазованности по природному газу, приборов непрерывного замера давления, светозвукового оповещателя.

На рисунке 1 представлена разработанная блок-схема системы контроля безопасности при проведении ремонтных (огневых) работ.

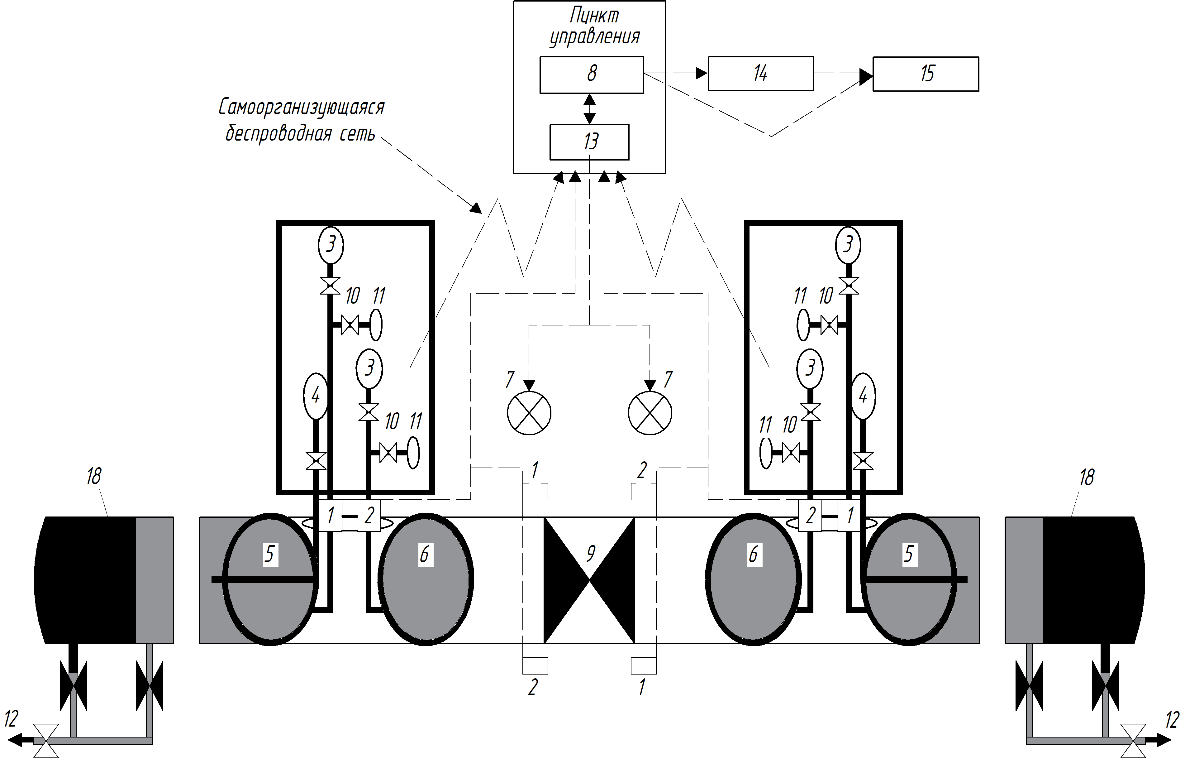

Рисунок 1. Блок-схема системы контроля безопасности при проведении ремонтных (огневых) работ

1 – датчик контроля загазованности по CH₄; 2 - датчик контроля загазованности по C₃H₈; 3, 4 - четыре беспроводных взрывозащищенных датчика непрерывного измерения давления; 5, 6 - временное герметизирующее устройство (ВГУ); 7 - беспроводные светозвуковые оповещатели; 8 - промышленный ноутбук; 9 - место проведения ремонтных (огневых) работ; 10 - краны; 11 - переносной компрессор; 12 - свечные краны; 13 – шлюз подключения ноутбука; 14 – производственно-диспетчерская служба (ПДС); 15 - газотранспортное предприятие; 16 – датчик контроля содержания О₂; 17 - перемычки; 18 – отключающая запорная арматура.

Способ контроля безопасности при производстве ремонтных (огневых) работ на магистральных трубопроводах и система для его осуществления работает следующим образом:

1. Участок ремонтного магистрального трубопровода отключают и стравливают газ.

2. Место проведения работ оснащается специальными датчиками автоматического контроля загазованности и непрерывного контроля избыточного давления.

3. На промышленном ноутбуке запускают программное обеспечение контроля параметров. Вносят в программу необходимы пределы концентрации газов и давлений.

4. Обмен данными с беспроводными взрывозащищенными датчиками осуществляют в самоорганизующейся беспроводной сети.

5. В случае превышения пределов на мониторе ноутбука выходит сообщение «предупреждение» или «авария» с передачей сигнала на беспроводные светозвуковые оповещатели.

6. Через сети связи общего пользования возможна передача данных в противопожарные службы, в организацию, ответственную за перекачку газа по трубопроводу.

7. В случае возникновения аварийной ситуации, сигнал о ней поступает в том числе в пожарно-спасательный отряд противопожарной службы. Здание которого оснащено боксом на три пожарно-спасательные автомобили и прочими необходимыми для выполнения задач помещениями.

Система непрерывного беспроводного контроля безопасности при производстве ремонтных (огневых) работ позволит обеспечить:

• автоматический контроль за состоянием воздушной среды, загазованности непосредственно в месте проведения ремонтных (огневых) или сварочно-монтажных работ, в т.ч. в котловане, траншее, и автоматическое оповещение работников об опасности при появлении загазованности в воздухе рабочей зоны;
• автоматический непрерывный контроль величины давления в ВГУ, избыточного давления, устанавливаемого в трубопроводе на всех этапах ремонтных работ;
• автоматическое оповещение работников об опасности при снижении или повышении избыточного давления, устанавливаемого в трубопроводе в любой момент ремонта;
• автоматический контроль содержания кислорода в газе при вытеснении газовоздушной смеси по окончании проведения ремонтных (огневых) работ из ремонтного магистрального трубопровода (в том числе перед заваркой технологических отверстий);
• автоматическую передачу данных в программное обеспечение промышленного ноутбука 8 для сбора, анализа и хранения всех параметров.

Таким образом данные мероприятия позволяют повысить уровень технологической взрывопожаробезопасности, снижают риск возникновения аварийных ситуаций на ОПО, исключают недопустимый риск, связанный с причинением вреда жизни и здоровью (травмирование) работников.
