ЭКСПЛУАТАЦИОННАЯ СКВАЖИНА, ЕЁ ЭЛЕМЕНТЫ

Эксплуатационная скважина представляет собой капитальную горную выработку цилиндрической формы, предназначенную для извлечения из недр жидких и газообразных углеводородов, и в законченном виде это сложное капитальное сооружение, состоящее из взаимосвязанных элементов, каждый из которых выполняет строго определенную функцию. Актуальность темы обусловлена тем, что качество конструкции напрямую определяет долговечность и безаварийность работы скважины, а также влияет на конечную нефтеотдачу пласта, при этом скважина в пространстве делится на три основных элемента: устье (верхняя часть), ствол (проход в толще пород) и забой (нижняя точка), однако конструктивное исполнение значительно сложнее и включает систему вложенных друг в друга обсадных колонн.

Цель работы - систематизировать современные представления о конструктивных элементах эксплуатационной скважины, проанализировать их функциональное назначение и взаимосвязи, а также на основе расчетных и статистических данных оценить влияние различных факторов (коррозия, негерметичность цементного камня, механические воздействия) на целостность и долговечность обсадных колонн для обоснования выбора оптимальных конструктивных решений в сложных горно-геологических условиях.

Для обеспечения устойчивости стенок и разобщения пластов в скважину спускают несколько колонн обсадных труб, каждая из которых имеет свое строгое назначение. Первой устанавливается направление - колонна, спускаемая на глубину до 10–30 метров для предотвращения размыва устья и обрушения рыхлых пород, которая также служит для отвода бурового раствора в желобную систему. Следующей идет кондуктор, который перекрывает верхнюю часть геологического разреза, включая водоносные горизонты с пресной водой, и служит основанием для установки противовыбросового оборудования, при этом глубина его спуска может достигать 400 метров в зависимости от горно-геологических условий. При бурении в сложных геологических условиях, таких как зоны поглощения, неустойчивые породы или соли, спускается промежуточная (техническая) колонна, которая позволяет перекрыть аномальные зоны и обеспечить безопасное дальнейшее бурение. Основной и самой важной является эксплуатационная колонна, которая опускается до проектной глубины и предназначена для долговременной эксплуатации, подъема флюида на поверхность и проведения ремонтно-изоляционных работ, а также для размещения внутри нее насосного оборудования при фонтанном или механизированном способе добычи.

Критическим этапом строительства скважины является цементирование, представляющее собой закачку тампонажного раствора в затрубное пространство с последующим его затвердеванием для создания непроницаемого цементного камня. Цементный камень должен подниматься до устья для направления и кондуктора, а для эксплуатационной колонны - перекрывать предыдущую колонну внахлест, причем нормативная длина перекрытия составляет не менее 150 метров для нефтяных и не менее 500 метров для газовых скважин, что обеспечивает надежную изоляцию пластов друг от друга. Для обеспечения герметичности и предотвращения коррозии, особенно в нагнетательных скважинах, применяются ингибиторы коррозии или заполнение межтрубного пространства защитными жидкостями-затворами с бактерицидными свойствами, так как потеря герметичности ведет к появлению давления в затрубном пространстве, что является признаком нарушения барьерной функции и может привести к серьезным авариям.

В рамках настоящего исследования был проведен анализ факторов, влияющих на целостность эксплуатационных колонн в процессе длительной эксплуатации. Для этого были систематизированы основные виды воздействий, которым подвергаются обсадные трубы, и определены методы их предупреждения на основе обобщения литературных данных и производственного опыта. Коррозия является одним из наиболее агрессивных факторов, причем различают внутреннюю коррозию, вызываемую воздействием сероводорода и углекислоты, содержащихся в добываемом флюиде, и наружную коррозию, развивающуюся в затрубном пространстве при контакте металла с пластовыми водами. Для борьбы с этими процессами применяются легированные стали с содержанием хрома до 13%, а также ингибиторная защита, регулярный мониторинг агрессивности среды и применение защитных жидкостей-затворов. Негерметичность цементного кольца, возникающая из-за некачественного тампонажа или микротрещин при термобарических воздействиях, приводит к межпластовым перетокам и появлению давления на устье, поэтому обязательным требованием является опрессовка с ограничением давления не более 8–9 МПа для пластырей. Механические воздействия, такие как смятие колонны при спуске или истирание в интервалах набора кривизны, требуют оптимизации диаметров и применения хвостовиков для горизонтальных участков, а также тщательного контроля режимов спуска.

Полученные данные были систематизированы в таблице 1, где наглядно представлены факторы воздействия, характер их влияния на конструкцию и рекомендуемые методы предупреждения, что позволяет проектировщикам и инженерам по эксплуатации принимать обоснованные решения при выборе материалов и технологий крепления скважин. Данная таблица демонстрирует, что каждый из факторов требует индивидуального подхода и комплекса защитных мер, а их игнорирование неизбежно приводит к преждевременному выходу скважины из строя и значительным экономическим потерям.

Таблица 1.

Факторы, влияющие на целостность эксплуатационных колонн

Для количественной оценки нагрузок, действующих на эксплуатационную колонну, и обоснования выбора ее параметров было проведено дополнительное исследование, связанное с расчетом допустимой глубины спуска в зависимости от прочностных характеристик стали. Исходные данные моделировали условия типичного месторождения со средним пластовым давлением 35 МПа и коэффициентом запаса прочности 1,3, что соответствует требованиям нормативных документов к расчетам обсадных колонн. Расчет производился по формуле, связывающей предел текучести стали, внутреннее давление и допустимую глубину: допустимая глубина определяется как отношение предела текучести к произведению коэффициента запаса и гидростатического градиента пластового давления. Для стали марки Д с пределом текучести 380 МПа и градиентом пластового давления 0,017 МПа/м было получено значение допустимой глубины, составившее примерно 17200 метров, однако с учетом реальных условий и требований к перекрытию предыдущих колонн максимальная рабочая глубина ограничивается 5500–6000 метрами. Для стали марки К с пределом текучести 490 МПа расчетное значение допустимой глубины возрастает до 22180 метров, что подтверждает необходимость применения высокопрочных сталей для глубоких скважин.

Данные расчеты были визуализированы в виде диаграммы 1, на которой показана зависимость допустимой глубины спуска эксплуатационной колонны от предела текучести применяемой стали при фиксированных значениях пластового давления и коэффициента запаса. Данная зависимость носит линейный характер и позволяет инженерам оперативно оценивать возможность применения той или иной марки стали для проектной глубины скважины, а также выбирать экономически оптимальный вариант, балансируя между стоимостью материала и необходимой надежностью. При этом из практических соображений, даже для самых высокопрочных сталей, глубина спуска ограничивается не только прочностью, но и технологическими возможностями бурового оборудования, качеством промывочной жидкости и сложностью спуска колонн на большие глубины.

Диаграмма 1.

Зависимость допустимой глубины спуска эксплуатационной колонны

от предела текучести стали

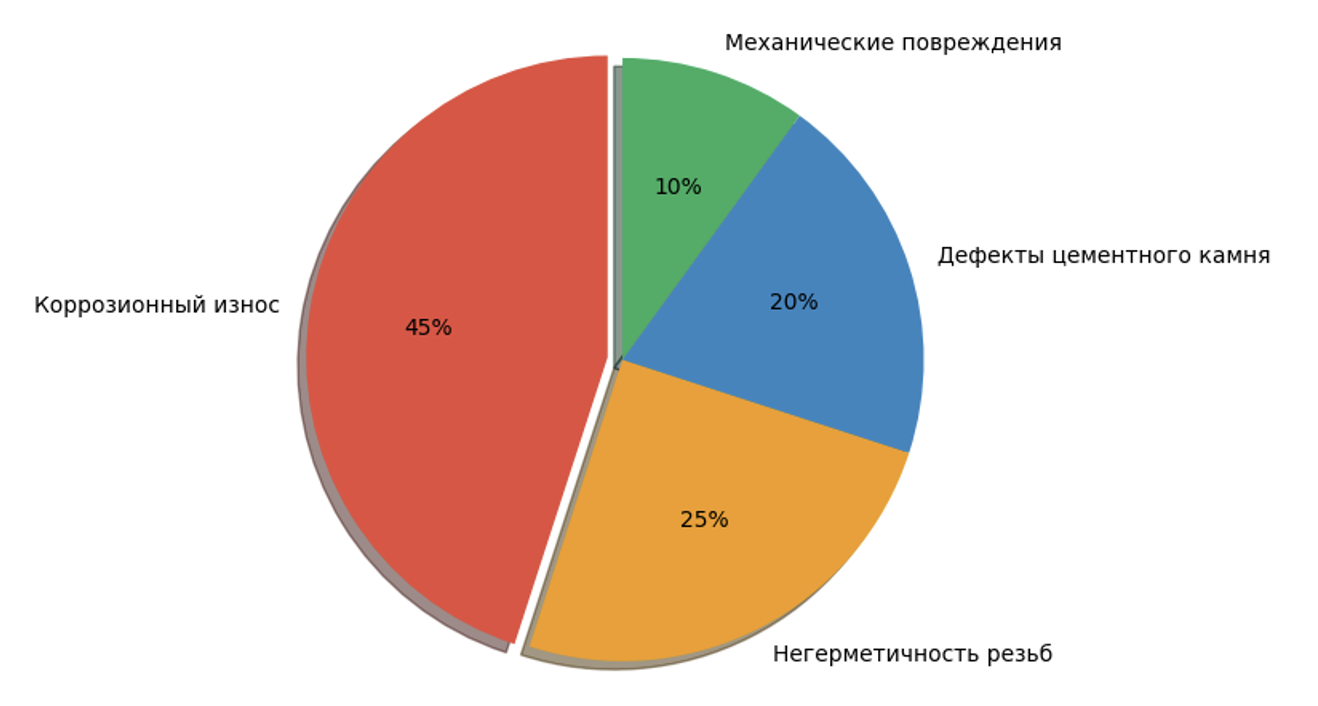

На основе полученных результатов можно утверждать, что коррозионный износ является основной причиной потери герметичности эксплуатационных колонн, что подтверждается как статистическими данными, так и физико-химическими процессами, происходящими в скважинах с длительным сроком службы. Вторым по значимости фактором выступает негерметичность цементного камня, которая может быть следствием как некачественного первичного цементирования, так и изменения термобарических условий в процессе эксплуатации, что требует внедрения систем непрерывного мониторинга и повторных гидравлических испытаний. Механические повреждения, хотя и встречаются реже, но в отдельных случаях, особенно при бурении горизонтальных скважин с большими углами наклона, приводят к серьезным осложнениям, поэтому их профилактика также должна учитываться на стадии проектирования.

Таким образом, эксплуатационная скважина представляет собой не просто канал доступа к продуктивному пласту, а сложную многобарьерную систему, состоящую из взаимосвязанных элементов, каждый из которых влияет на общую надежность и долговечность сооружения. Проектирование ее конструкции требует поиска компромисса между стоимостью строительства и требуемой надежностью, которая обеспечивается количеством и качеством обсадных колонн, правильным выбором их диаметров и толщин стенок, а также качеством цементирования. Результаты практического анализа, представленные в таблице 1 и диаграмме 1, показывают, что в условиях высоких давлений и агрессивных сред только использование высокопрочных коррозионностойких материалов в сочетании с качественным креплением может гарантировать успешное строительство и безопасную эксплуатацию скважины на протяжении всего проектного срока службы. Дальнейшее развитие технологий, вероятно, будет связано с совершенствованием методов мониторинга технического состояния обсадных колонн, созданием новых полимерных материалов для защиты от коррозии и внедрением цифровых систем контроля герметичности, что позволит значительно увеличить межремонтный период работы скважин.
