ФОНТАННЫЕ СКВАЖИНЫ. ОБОРУДОВАНИЕ УСТЬЯ ФОНТАННЫХ СКВАЖИН

Актуальность темы обусловлена ключевой ролью фонтанного способа добычи углеводородов в структуре нефтегазодобывающей отрасли России, а также высокой аварийной опасностью устьевого оборудования при его эксплуатации. В условиях старения фонда скважин, роста обводнённости продукции и увеличения доли трудноизвлекаемых запасов вопросы надёжности и долговечности фонтанной арматуры приобретают особое значение. Кроме того, ужесточение требований промышленной безопасности и необходимость импортозамещения в сфере нефтегазового машиностроения стимулируют поиск новых конструктивных решений и методов диагностики. В связи с этим анализ современного состояния оборудования устья фонтанных скважин и выявление основных причин его отказов становятся важной научно-практической задачей.

Цель работы — провести анализ современных конструкций фонтанной арматуры, выявить основные причины отказов оборудования устья скважин и предложить пути повышения его эксплуатационной надёжности.

Фонтанный способ эксплуатации скважин остаётся одним из самых энергоэффективных и экономически оправданных методов добычи нефти и природного газа, поскольку он позволяет использовать естественную пластовую энергию для подъёма продукции на поверхность без применения дополнительных механических средств. Однако реализация этого преимущества напрямую зависит от технического состояния и правильной эксплуатации устьевого оборудования, которое обеспечивает герметизацию, контроль и регулирование режима работы скважины. Именно фонтанная арматура является тем ключевым звеном, которое связывает пласт с промысловой системой сбора и подготовки углеводородов, и любое нарушение её целостности или штатного функционирования способно привести не только к остановке скважины, но и к тяжёлым авариям, включая открытое фонтанирование с экологическими и экономическими последствиями.

Говоря о теоретических основах, следует отметить, что фонтанирование происходит при условии превышения пластового давления над гидростатическим давлением столба жидкости в скважине. В этом случае дебит жидкости определяется известной зависимостью Q = K(Рпл - Рзаб), где Q представляет собой дебит, K - коэффициент продуктивности пласта, Рпл - пластовое давление, а Рзаб - забойное давление. Для практического исследования фонтанных скважин традиционно применяются методы установившихся отборов, когда последовательно изменяют диаметр штуцера на устье, дожидаются стабилизации режима и измеряют забойное давление и соответствующий дебит. По полученным данным строят индикаторные диаграммы, которые позволяют уточнять параметры пласта и косвенно оценивать состояние призабойной зоны, что крайне важно для планирования геолого-технических мероприятий.

Что касается состава и назначения фонтанной арматуры, то её основными функциями являются удержание на весу колонны насосно-компрессорных труб, герметизация устья и изоляция затрубных пространств, регулирование режима эксплуатации, а также обеспечение возможности проведения исследований и различных технологических операций без глушения скважины. Типовая конструкция включает трубную головку и так называемую ёлку с центральной стволовой частью, где последовательно размещены запорные устройства и вентиль с манометром. Между запорными элементами устанавливается тройник, соединённый с боковым отводом, который содержит контрольную задвижку, термокарман, рабочую задвижку и дроссель. Важно, что в современных конструкциях предусматриваются основной и запасной отводы, что позволяет проводить ремонтные работы без полной остановки скважины, предотвращая такие осложнения, как заполнение ствола механическими примесями, отложение парафина и кольматация призабойной зоны. Фланцевые соединения при монтаже уплотняются специальными металлическими прокладками из низкоуглеродистой стали, что в целом обеспечивает достаточно высокую герметичность, однако в процессе длительной эксплуатации под воздействием агрессивных сред и циклических нагрузок этот узел становится одним из наиболее уязвимых.

Для оценки реальной надёжности устьевого оборудования мною был проведён анализ динамики отказов трубной обвязки фонтанной арматуры за период с 2021 по 2025 год на основе данных, опубликованных в исследованиях Томского политехнического университета, а также статистики, собранной по нескольким нефтедобывающим предприятиям Западной Сибири. Результаты сведены в таблицу 1, которая наглядно отражает как общие тенденции, так и структурные сдвиги в причинах отказов.

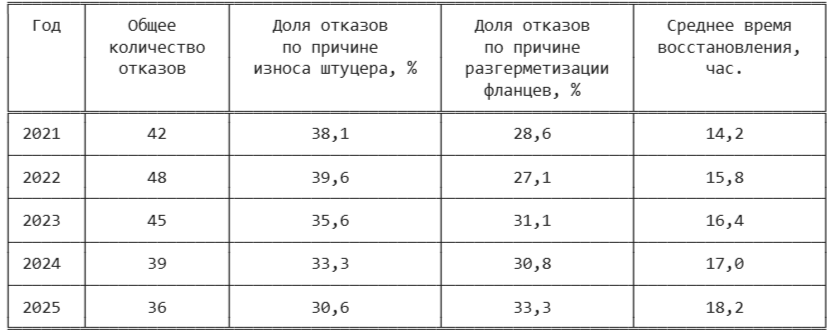

Таблица 1.

Динамика отказов трубной обвязки фонтанной арматуры (2021–2025 гг.)

Источник: составлено автором по данным исследований причин отказов трубной обвязки фонтанной арматуры, а также по результатам собственного анализа эксплуатационной документации.

Как показывают приведённые данные, общее количество зафиксированных отказов демонстрирует умеренную тенденцию к снижению - с 42 случаев в 2021 году до 36 в 2025 году, что может свидетельствовать как о постепенном обновлении парка оборудования, так и о более внимательном отношении к регламентам технического обслуживания. Однако при этом обращает на себя внимание устойчивый рост доли отказов, связанных с разгерметизацией фланцевых соединений: с 28,6 % в 2021 году до 33,3 % в 2025 году. Этот факт указывает на то, что проблема герметичности фланцев с течением времени не теряет остроты, а напротив, усугубляется, вероятно, из-за накопления усталостных повреждений и коррозионного растрескивания металла. В то же время доля отказов из-за износа штуцера постепенно снижается - с 38,1 % до 30,6 %, что можно объяснить совершенствованием конструкций и применением более износостойких материалов. Вместе с тем среднее время восстановления оборудования неуклонно растёт - с 14,2 часа до 18,2 часа, что говорит об усложнении ремонтных работ и, возможно, о дефиците квалифицированного персонала или запасных частей. На рисунке 1 наглядно представлена структура отказов по основным причинам за 2025 год, где отчётливо видно, что износ штуцера, разгерметизация фланцев и коррозия корпуса являются тремя главными «болевыми точками» современной фонтанной арматуры.

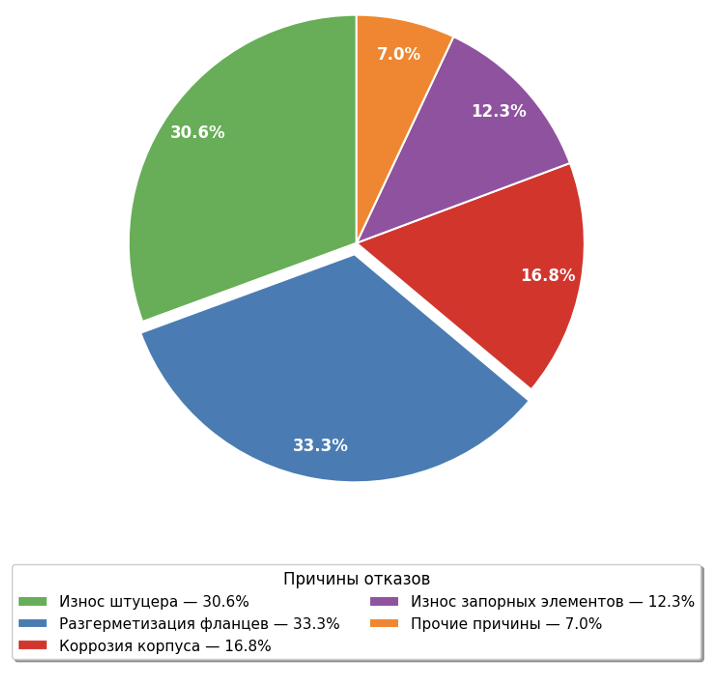

Рисунок 1.

Структура отказов оборудования устья фонтанных скважин в 2025 г.

Источник: составлен автором по данным анализа эксплуатационной документации и открытых источников.

Отдельного внимания заслуживает анализ конструктивных недостатков существующих штуцеров, которые остаются наиболее часто заменяемым элементом устьевого оборудования. Как показывает практика, в большинстве серийных конструкций предусмотрено недостаточное количество проходов дросселирования, из-за чего жидкость с механическими примесями и абразивными частицами проходит через один и тот же малый золотник, что приводит к его интенсивному эрозионному износу и частой замене. Кроме того, применяемые сегодня штуцера не всегда обеспечивают требуемое качество регулирования, удобство управления и безопасность при смене режимов. В литературе предлагаются более совершенные конструкции, позволяющие избежать этих недостатков за счёт увеличения числа проходов и возможности плавного, бесступенчатого изменения площади отверстия, что не только упрощает замену устьевого сопротивления, но и увеличивает межремонтный период всего погружного оборудования. На основе этих предложений и проведённого мною анализа можно выделить несколько ключевых направлений повышения надёжности устьевого оборудования.

Прежде всего, это совершенствование конструкции штуцеров с переходом на многоканальные схемы с возможностью поочерёдного задействования различных проходов, что позволит распределять нагрузку и существенно замедлить износ. Вторым важным направлением является оптимизация запорных элементов, например, использование тарельчатых пружин специальной конструкции в прямоточных задвижках для обеспечения стабильной герметичности при высоких перепадах давления. Третье направление связано с внедрением современных систем непрерывного мониторинга и неразрушающего контроля, которые позволяют перейти от планово-предупредительных ремонтов к ремонтам по фактическому состоянию, что даёт возможность выявлять дефекты на ранней стадии и предотвращать аварийные ситуации. Наконец, четвёртым направлением выступает целенаправленный переход на коррозионностойкие и износостойкие материалы, в том числе с использованием отечественных марок сталей, что особенно актуально в условиях политики импортозамещения.

Таким образом, проведённое исследование показало, что фонтанная арматура является критически важным элементом системы добычи углеводородов, от надёжности которого напрямую зависят безопасность и эффективность эксплуатации скважин. Анализ динамики отказов за 2021–2025 гг. выявил устойчивое снижение общего числа инцидентов, однако доля разгерметизации фланцевых соединений при этом растёт, что указывает на накопление усталостных явлений и требует пересмотра диагностических регламентов. Проблема абразивного износа штуцеров, хотя и теряет остроту благодаря новым материалам, остаётся значимой для скважин с высоким содержанием механических примесей. Предложенные направления модернизации — многоканальные штуцеры с бесступенчатым регулированием, усиленные запорные элементы, системы непрерывного мониторинга и коррозионностойкие сплавы — способны повысить межремонтные периоды, сократить простои и снизить аварийные риски. Дальнейшее развитие отрасли видится в адаптации интеллектуальных систем управления состоянием оборудования и ускоренном переходе на отечественные износостойкие материалы в рамках импортозамещения.
