СОВРЕМЕННЫЕ ПОДХОДЫ К ВЫБОРУ КОНСТРУКЦИИ ЗАБОЯ СКВАЖИН ПРИ ВСКРЫТИИ ПРОДУКТИВНЫХ ПЛАСТОВ

Выбор рациональной конструкции забоя скважины является одним из ключевых этапов проектирования ее строительства, определяющим не только успешность вскрытия продуктивного пласта, но и долговременную эффективность эксплуатации скважины. Конструкция забоя представляет собой совокупность элементов системы «скважина-крепь» в интервале продуктивного объекта, обеспечивающих устойчивость ствола, разобщение пластов и возможность проведения технологических операций.

Актуальность данной темы обусловлена усложнением геологических условий разработки месторождений и постоянным совершенствованием технических средств, что требует пересмотра и адаптации традиционных подходов.

Цель работы - систематизировать современные подходы к выбору конструкции забоя и на основе практических данных продемонстрировать методику обоснования этого выбора для сложных геолого-физических условий.

Выбор конструкции забоя базируется на анализе комплекса факторов, среди которых ключевое значение имеют тип коллектора (поровый, трещинный, кавернозный), его устойчивость к разрушению, однородность по проницаемости и насыщенности, наличие близкорасположенных водонапорных или газоносных горизонтов, а также планируемый способ эксплуатации. Важнейшим критерием является устойчивость пород продуктивного пласта, которая оценивается сравнением предела прочности породы на одноосное сжатие с ожидаемыми радиальными нагрузками в призабойной зоне. Анализ литературных источников позволяет выделить три основных типа конструкций забоев, каждый из которых имеет свою область применения. Открытый забой характеризуется тем, что продуктивный пласт остается не перекрытым обсадной колонной, обеспечивая максимальную гидродинамическую связь с пластом, однако он применим только для устойчивых, однородных коллекторов в отсутствие подошвенных вод; его недостатком является невозможность выборочного воздействия на отдельные пропластки и риск обрушения пород, и в настоящее время он используется менее чем в пяти процентах скважин. Наиболее распространенной конструкцией, охватывающей более девяноста процентов скважин, является закрытый (перфорированный) забой, при котором продуктивный пласт перекрывается сплошной обсадной колонной, цементируется, а затем в интервале пласта производится перфорация; такая конструкция обеспечивает надежную изоляцию флюидонасыщенных интервалов друг от друга и устойчивость ствола, позволяет проводить комплекс геофизических исследований и различные виды обработок призабойной зоны. Конструкция с фильтром применяется в слабосцементированных, неустойчивых коллекторах для предотвращения выноса песка и может быть реализована как с потайной колонной и гравийной набивкой, так и с установкой механических или щелевых фильтров. Выбор между этими типами является компромиссом между желанием получить максимальную продуктивность (открытый забой) и необходимостью обеспечить долговременную и безопасную эксплуатацию скважины (закрытый забой), и в условиях неопределенности и сложных геологических разрезов предпочтение отдается закрытым конструкциям как более надежным.

В рамках настоящего исследования был проведен анализ выбора конструкции забоя для условного месторождения, характеризующегося следующими геолого-физическими условиями: коллектор порового типа, литологически неоднородный, высокопроницаемый (средняя проницаемость составила 0,675 мкм²), с нормальным пластовым давлением (перепад пластового давления - 26 МПа). Исходные данные моделируют условия, типичные для многих объектов Западной Сибири. Критическим этапом исследования стала оценка устойчивости коллектора. Расчет производился по методике, описанной в литературных источниках, на основе сравнения предела прочности породы на одноосное сжатие и расчетных радиальных напряжений. Для гранулярного коллектора предел прочности был принят равным 30 МПа. Расчетное значение напряжения определялось по формуле: расчетное напряжение сжатия равно отношению перепада пластового давления к коэффициенту 0,45. Подставив значения, получили: 26 / 0,45 ≈ 57,8 МПа. Условие устойчивости требует, чтобы предел прочности породы был не менее расчетного напряжения. Однако в нашем случае 30 МПа оказалось меньше, чем 57,8 МПа, то есть условие не выполняется. Таким образом, для заданных условий продуктивный пласт был признан неустойчивым. Данный результат, подтвержденный расчетом, является ключевым для принятия проектного решения. На основе анализа типа коллектора (поровый, неоднородный, неустойчивый) и наличия близкорасположенных водонапорных горизонтов по классической схеме выбора была обоснована необходимость применения конструкции закрытого типа.

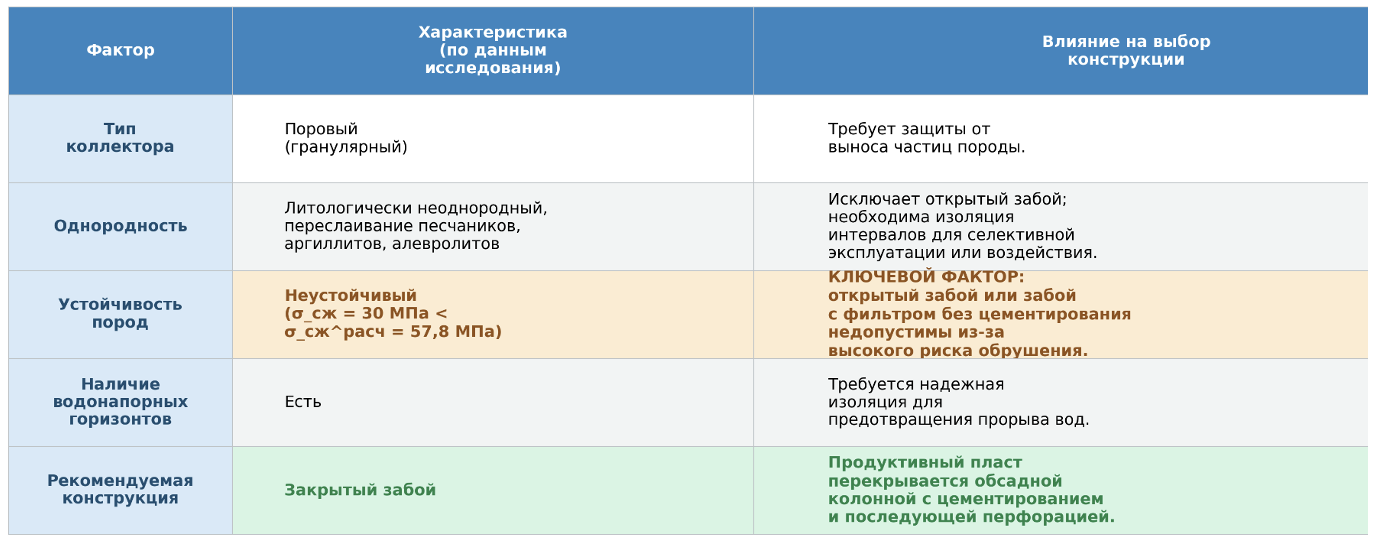

Таблица 1.

Факторы и обоснование выбора конструкции забоя скважины

Как следует из таблицы, тип коллектора (поровый, гранулярный) изначально требует защиты от выноса частиц породы, что уже на начальном этапе исключает использование открытого забоя без дополнительных средств крепления. Литологическая неоднородность разреза, выраженная в переслаивании песчаников, аргиллитов и алевролитов, делает невозможным применение открытого забоя, поскольку возникает необходимость изоляции отдельных интервалов для селективной эксплуатации или проведения избирательных воздействий на пласт. Наиболее значимым фактором, согласно данным таблицы, является устойчивость пород: выполненный расчет показал, что предел прочности породы на одноосное сжатие (30 МПа) существенно ниже расчетных напряжений (57,8 МПа), что подтверждает неустойчивость коллектора. Этот фактор является определяющим, поскольку открытый забой или конструкция с фильтром без цементирования в таких условиях недопустимы из-за высокого риска обрушения пород и, как следствие, аварийного осложнения процесса строительства и эксплуатации скважины. Дополнительным усложняющим фактором выступает наличие водонапорных горизонтов, что требует надежной изоляции для предотвращения прорыва подошвенных вод и обводнения продукции.

Однако, чтобы обосновать этот выбор еще более наглядно, в рамках исследования был проведен сравнительный анализ двух конструкций, которые могли бы быть применены в заданных условиях: закрытого (перфорированного) забоя и конструкции с фильтром (по сути, открытого забоя). Для этого была составлена таблица 2, где систематизированы их преимущества и недостатки применительно к выявленным осложняющим факторам - неустойчивости коллектора, его неоднородности и наличию водонапорных горизонтов.

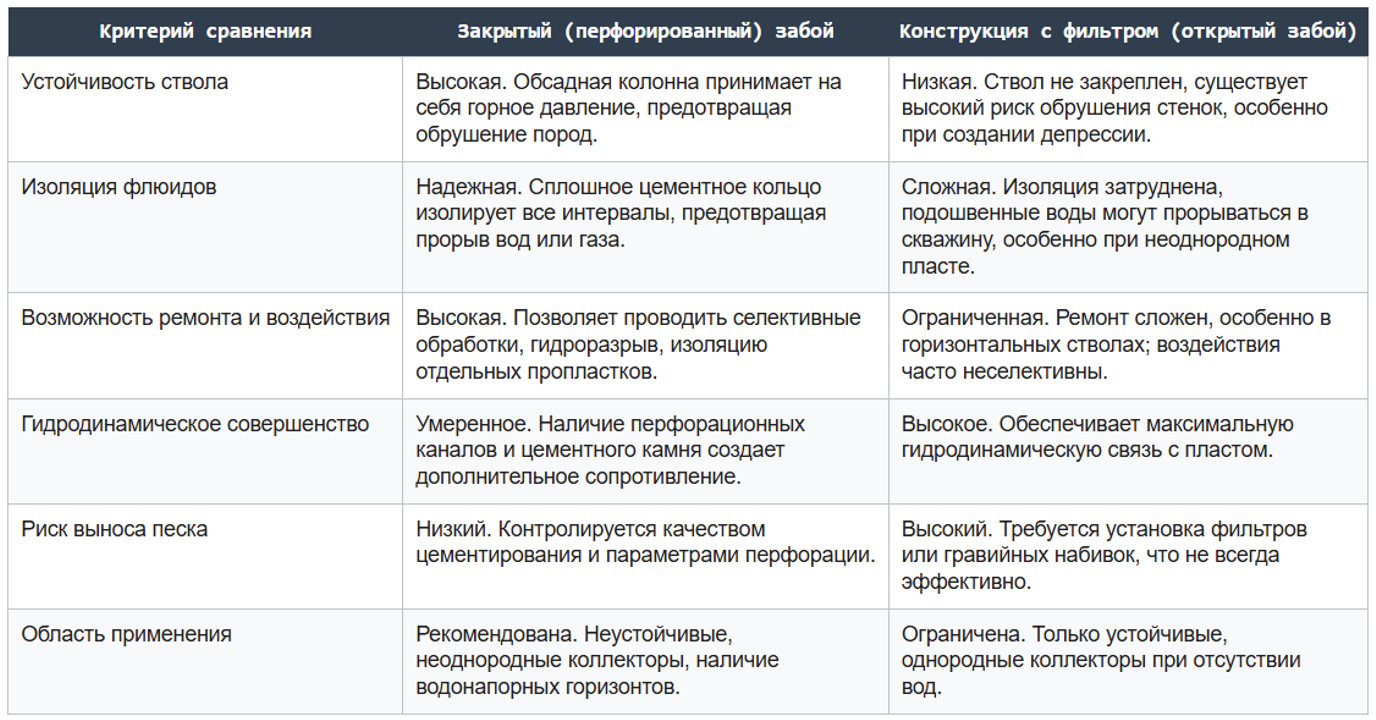

Таблица 2.

Сравнительный анализ конструкций забоя для заданных условий

Анализ данных из таблицы 2 показывает, что, несмотря на ряд преимуществ открытого типа в гидродинамическом отношении, его недостатки в условиях неустойчивого коллектора являются критическими. Риск обрушения пород и, как следствие, невозможность создания больших депрессий для интенсификации притока, делают эту конструкцию недолговечной и ненадежной. Особенно остро для открытого забоя стоит проблема прорыва подошвенных вод, которую в горизонтальном или сложно построенном стволе практически невозможно контролировать без установки сложных и дорогостоящих пакерных систем, что описано в работах, посвященных практическому опыту эксплуатации таких скважин. Закрытый забой, напротив, хоть и требует дополнительных затрат на цементирование и перфорацию, обеспечивает долговременную устойчивость ствола, надежную изоляцию от водоносных горизонтов и возможность проведения ремонтно-изоляционных работ. Именно сочетание этих качеств делает его наиболее предпочтительным для сложных геологических условий, что подтверждается многолетней практикой, где данный тип конструкции применяется для более чем 90% скважин

Таким образом, выбор конструкции забоя не может быть универсальным и определяется конкретными условиями залегания продуктивного пласта, при этом ключевыми критериями являются устойчивость коллектора, его однородность и наличие активных подошвенных вод или газа. Для неустойчивых коллекторов применение открытого типа забоя недопустимо, и приоритетной является конструкция закрытого типа, обеспечивающая крепление ствола и изоляцию интервалов. Результаты практического анализа, представленные в таблицах 1 и 2, показывают, что в условиях неоднородного и неустойчивого пласта только закрытый тип забоя с последующей перфорацией может гарантировать успешное вскрытие и безопасную эксплуатацию скважины. Дальнейшее развитие технологий, вероятно, будет связано с совершенствованием методов вторичного вскрытия и способов создания надежных фильтров в осложненных условиях.
