АНАЛИЗ МЕТОДОВ ПОДДЕРЖАНИЯ ПЛАСТОВОГО ДАВЛЕНИЯ

Актуальность данной темы я обуславливаю тем, что пластовое давление является одним из главных источников пластовой энергии, обеспечивающей продвижение нефти к забоям добывающих скважин. В процессе разработки месторождения по мере извлечения флюидов пластовое давление закономерно снижается, что приводит к падению дебитов скважин, увеличению обводненности продукции и, в конечном счете, к снижению конечного коэффициента извлечения нефти (КИН). Поддержание пластового давления (ППД) представляет собой комплекс мероприятий по закачке в продуктивные пласты рабочего агента, в роли которого чаще всего выступает вода, реже - газ или их смеси, для восполнения отбираемой пластовой энергии.

Цель работы - проанализировать основные методы поддержания пластового давления, оценить эффективность различных систем заводнения на основе промысловых данных и определить критерии выбора оптимальной схемы для конкретных геолого-физических условий. Теоретической основой исследования служат работы ведущих специалистов в области разработки нефтяных месторождений, а практическая значимость обусловлена необходимостью повышения эффективности разработки месторождений в условиях ухудшающейся структуры запасов и перехода к трудноизвлекаемым залежам.

Пластовое давление - это давление, под которым находятся жидкость и газ в продуктивном пласте, и его величина напрямую зависит от глубины залегания залежи и гидростатического давления столба воды. По мере разработки месторождения и расхода пластовой энергии давление неизбежно снижается, что требует принятия мер по его поддержанию. Для характеристики пластового давления используются такие показатели, как аномально высокое пластовое давление, превышающее гидростатическое более чем в 1,25–1,30 раза; нормальное пластовое давление, соответствующее гидростатическому; и аномально низкое пластовое давление, фиксируемое ниже гидростатического. Правильное определение пластового давления и мониторинг его динамики являются основой для проектирования систем разработки и выбора методов ППД.

В мировой и российской практике наибольшее распространение получили два основных метода ППД - заводнение и закачка газа. При этом заводнение является доминирующим методом в России, обеспечивая поддержание давления в подавляющем большинстве разрабатываемых месторождений. Сущность метода заключается в нагнетании воды в продуктивные пласты через специальные нагнетательные скважины. Выделяют несколько основных систем заводнения. При законтурном заводнении вода нагнетается в скважины, расположенные за внешним контуром нефтеносности, что применяется для залежей с хорошей гидродинамической связью с законтурной областью и обеспечивает наиболее полное вытеснение нефти, хотя и требует значительных объемов воды. Приконтурное заводнение предполагает размещение нагнетательных скважин вблизи внешнего контура нефтеносности, часто в водонефтяной зоне, и является переходным между законтурным и внутриконтурным методами. Наконец, внутриконтурное заводнение, при котором нагнетательные скважины размещаются непосредственно в нефтяной зоне залежи, позволяет воздействовать на пласт с высокой интенсивностью, однако сопряжено с риском преждевременного обводнения добывающих скважин. В свою очередь, внутриконтурное заводнение подразделяется на блоковое, рядное, площадное и очаговое. Что касается закачки газа, то она используется реже, преимущественно для месторождений с газовой шапкой или в условиях ограниченных водных ресурсов. Закачка попутного нефтяного газа в газовую шапку или циклическая закачка газа позволяют не только поддерживать пластовое давление, но и утилизировать попутный нефтяной газ, решая тем самым экологические проблемы.

Реализация методов ППД требует создания сложной инфраструктуры, включающей системы водоснабжения, насосные станции, трубопроводы и устьевое оборудование. Основным техническим средством закачки воды в пласт являются кустовые насосные станции. Различают два основных типа таких станций. Блочные кустовые насосные станции изготавливаются в заводских условиях, оснащаются центробежными насосами с давлением нагнетания до 20 МПа и производительностью, достигающей 10800 м³/сут. Они применяются на месторождениях с хорошей приемистостью скважин и требуют постоянного обслуживания. Модульные кустовые насосные станции используются для закачки воды в низкопроницаемые пласты, оборудуются плунжерными насосами малой производительности, но с высоким давлением нагнетания свыше 16 МПа и могут работать в автоматическом режиме без постоянного присутствия персонала. Вместе с тем эксплуатация таких станций в периодическом режиме при высоких давлениях может приводить к разгерметизации пакеров в нагнетательных скважинах, поэтому эффективность работы систем ППД во многом определяется правильным выбором типа насосного оборудования и схемы размещения нагнетательных скважин.

На основе анализа промысловых данных и результатов гидродинамического моделирования были определены основные критерии эффективности различных систем заводнения, представленные на рисунке 1.

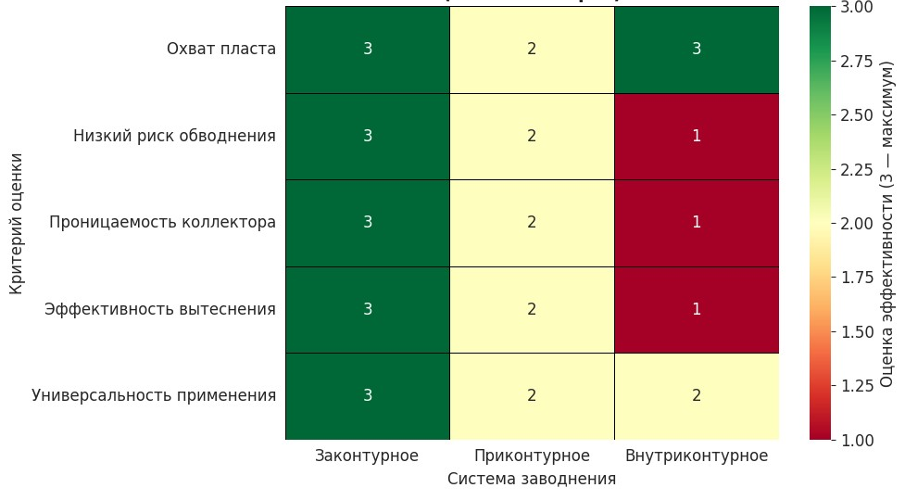

Рисунок 1. Сравнительная эффективность систем заводнения

Источник: на основе данных промысловых исследований и гидродинамического моделирования.

Из рисунка видно, что законтурное заводнение демонстрирует высокий охват пласта воздействием и низкий риск раннего обводнения скважин, однако требует высокой проницаемости коллектора и рекомендуется для крупных залежей с активной законтурной областью. Приконтурное заводнение занимает промежуточное положение по всем показателям и подходит для залежей средней величины. Внутриконтурное заводнение обеспечивает высокий охват в зоне воздействия и может применяться в низкопроницаемых пластах и на месторождениях с расчлененными коллекторами, но сопряжено с высоким риском прорыва воды к добывающим скважинам, а его эффективность в значительной степени зависит от выбранной схемы размещения нагнетательных скважин.

Наиболее эффективным методом для месторождений с активной газовой шапкой признана закачка попутного нефтяного газа непосредственно в газовую шапку, что позволяет поддерживать пластовое давление без риска преждевременного обводнения скважин. При этом комбинированные системы, сочетающие закачку воды и газа, находят всё более широкое применение на месторождениях с трудноизвлекаемыми запасами, поскольку позволяют управлять фронтом вытеснения и минимизировать негативные последствия обводнения.

В заключение следует отметить, что поддержание пластового давления остается ключевым фактором, определяющим эффективность разработки нефтяных месторождений. Проведенный анализ методов ППД показывает, что выбор конкретной системы должен основываться на комплексной оценке геолого-физических характеристик объекта - проницаемости, неоднородности пласта, наличия газовой шапки, - а также на стадии разработки и экономических показателях. Заводнение остается доминирующим методом ППД в России, однако на месторождениях с ограниченными водными ресурсами и наличием попутного нефтяного газа газовые методы демонстрируют сопоставимую, а в ряде случаев и более высокую эффективность. Перспективы развития технологий ППД связаны с внедрением интеллектуальных систем управления заводнением, применением гидрофобизирующих составов для выравнивания профиля приемистости и разработкой комбинированных методов водогазового воздействия. Модернизация насосного оборудования и оптимизация режимов закачки остаются важнейшими резервами повышения коэффициента извлечения нефти из недр, а каждый обоснованно вложенный рубль в системы ППД в конечном счете возвращается в экономику предприятия через увеличение накопленной добычи и продление срока рентабельной эксплуатации месторождений.
