Введение
Экструзионная 3D-печать бетоном переводит часть строительного процесса из системы опалубки и ручной укладки в управляемое послойное формование. Свобода криволинейной геометрии, сокращение вспомогательных операций и возможность локального изменения сечения делают технологию значимой для архитектуры и строительства [1; 2]. Однако цифровая модель не может рассматриваться отдельно от реологии смеси, временного интервала между слоями, направления печати и способа армирования [6; 8].
Цель работы состоит в формировании архитектурно-конструктивной модели проектирования печатных бетонных элементов. Гипотеза заключается в том, что надежность и выразительность объекта обеспечиваются не сложностью формы, а согласованием трех уровней: цифровой геометрии, материально-технологического режима и конструктивного завершения.
Материалы и методы исследования
Исходную базу составили международные требования к квалификации процессов аддитивного строительства [4], исследования цифрового формования и экструзии [1; 2; 6], печатных смесей и межслойных контактов [5; 8], а также опыт испытания армированной печатной конструкции [7] и оценка экологической эффективности [3]. Применены сравнительный анализ, функционально-процессное моделирование и проектный синтез. Решения оценивались по печатаемости геометрии, устойчивости свежего материала, контролируемости соединений, ремонтопригодности и проверяемости качества.
Результаты исследования
Процессная единица проектирования. В традиционном проекте геометрия элемента предшествует выбору способа изготовления. При 3D-печати проектной единицей становится связка «участок траектории - порция материала - интервал времени». Положение сопла, скорость перемещения и темп набора слоев влияют на форму и прочность одновременно; поэтому модель должна содержать не только поверхность стены, но и порядок ее создания [2; 6].
Трехуровневая модель. Первый уровень образует цифровой контур: параметрическая геометрия, непрерывная траектория сопла, разбиение на слои и проверка коллизий. Второй уровень задает материально-технологический режим: реологию смеси, подачу, высоту слоя, допустимый интервал и мониторинг отклонений. Третий уровень включает армирование, закладные детали, проемы, сопряжение с перекрытиями и подтверждение несущей способности. Вертикальные связи между уровнями исключают ситуацию, когда формально печатаемая геометрия оказывается конструктивно незавершенной.

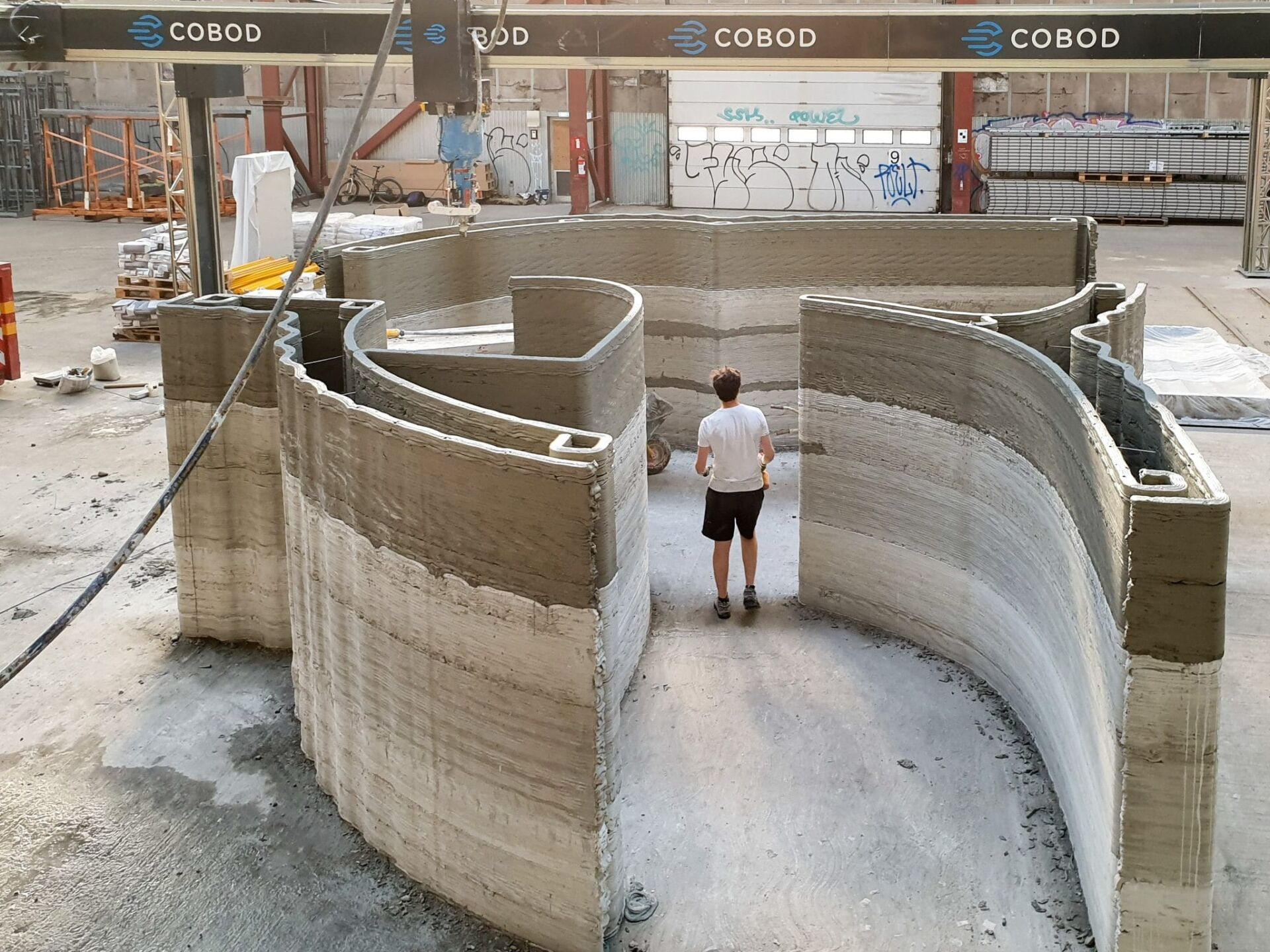

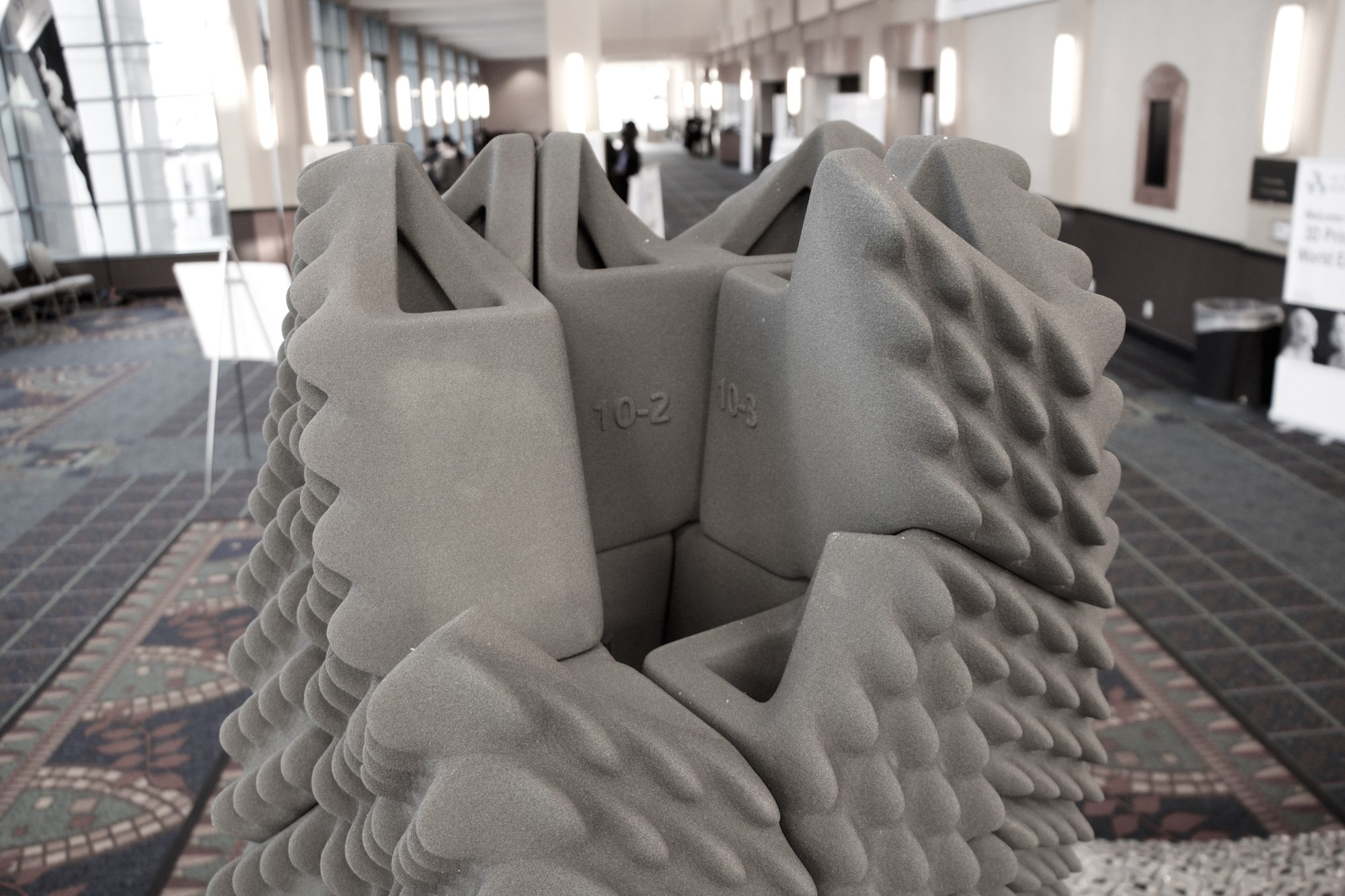

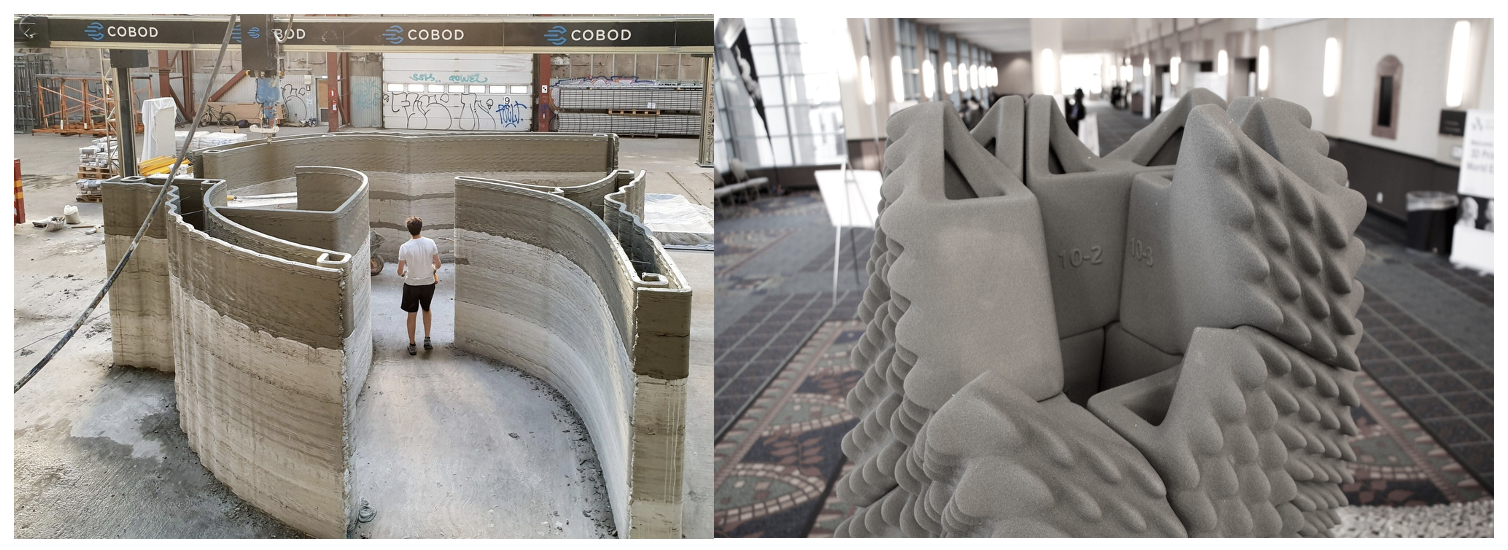

Рисунок 1. Примеры реализации 3D-печати бетоном
Принцип геометрической печатаемости. Контур проектируется как непрерывный маршрут с ограниченными радиусами поворота, контролируемыми свесами и минимальным числом остановок. Локальные утолщения целесообразно размещать в зонах опирания, проемов и концентрации усилий, а не использовать как декоративный рельеф. Размер сопла, высота слоя и гранулометрия смеси рассматриваются как исходные параметры архитектурной формы [2; 5].
Принцип временной устойчивости. Смесь должна сохранять перекачиваемость и способность к экструзии, но после выхода из сопла быстро воспринимать массу следующих слоев. Чрезмерное увеличение паузы и высыхание поверхности ослабляют контакт, поэтому маршрут делится на участки с заданным временным окном. Погода, длина подающей линии и технологические остановки включаются в расчет наравне с геометрией [5; 6; 8].

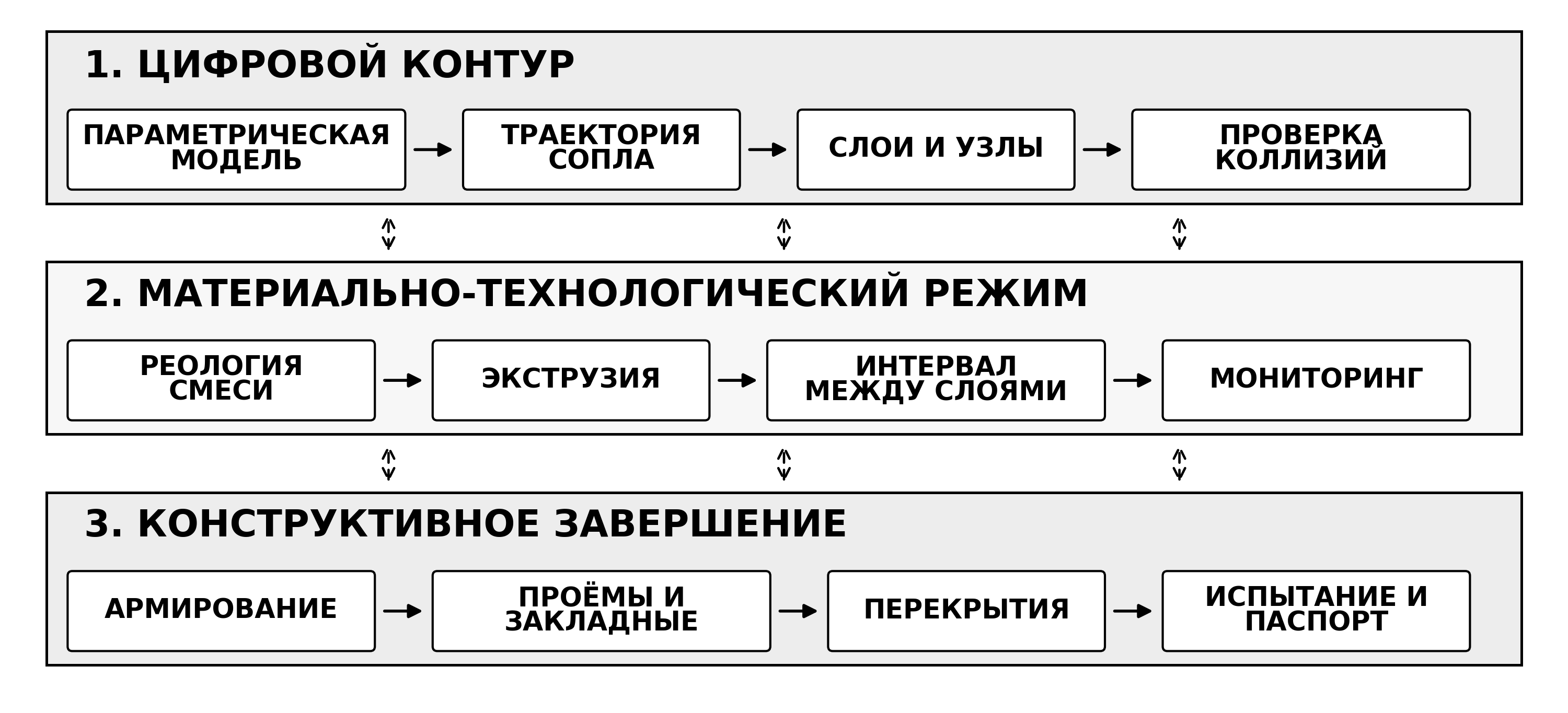

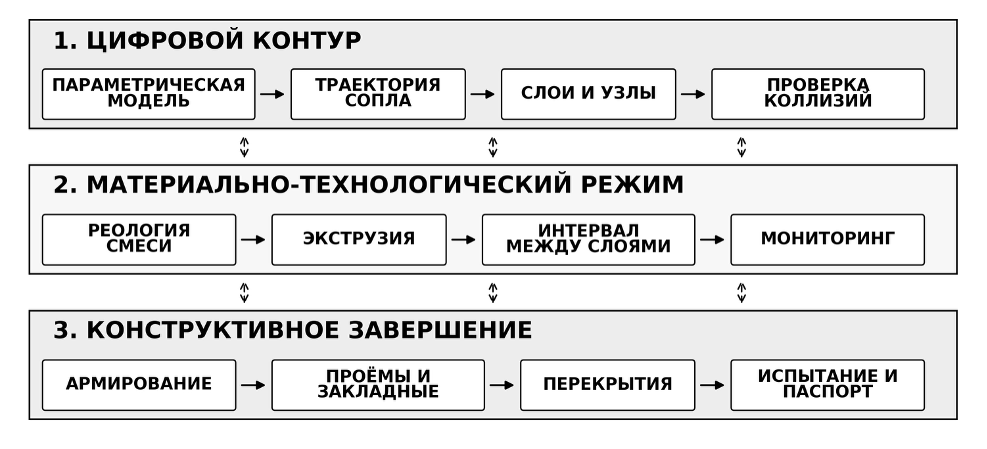

Рисунок 2. Трехуровневая модель проектирования 3D-печатной бетонной конструкции (разработано автором)
Принцип гибридного завершения. Печатную оболочку целесообразно рассматривать как часть гибридной системы. Арматура, перемычки, опорные зоны, перекрытия, теплоизоляция и инженерные вводы проектируются до формирования траектории. Варианты включают печать несъемной опалубки с последующим заполнением, размещение дискретных связей между слоями и сборку предварительно напечатанных сегментов. Для ответственных элементов расчет дополняется испытанием репрезентативных образцов и узлов [7].
Цифровая прослеживаемость. Для каждого фрагмента фиксируются версия модели, состав замеса, скорость печати, интервалы, температура, влажность и зарегистрированные остановки. Такой паспорт связывает исполнительную модель с фактическим процессом и позволяет локализовать участки, требующие испытания или усиления. Процессный подход соответствует логике квалификации аддитивного строительного производства [4].
Обсуждение результатов
Предлагаемая модель ограничивает ошибочное понимание 3D-печати как автоматической замены всей строительной системы. На современном этапе наиболее обоснован гибридный сценарий: печатные стены и элементы сложной формы объединяются с традиционными фундаментами, перекрытиями и узлами. Экологический эффект также не возникает автоматически. Отказ от опалубки и оптимизация формы могут снизить расход материала, однако повышенное содержание вяжущего и неопределенная долговечность способны уменьшить выигрыш [3]. Поэтому сравнение следует выполнять для конкретного объекта по массе конструкции, составу смеси, сроку службы и возможности ремонта.
Заключение
Экструзионная 3D-печать бетоном требует одновременного проектирования формы, материала и процесса возведения. Предложенная трехуровневая модель связывает цифровой контур, материально-технологический режим и гибридное конструктивное завершение. Сформулированные принципы позволяют перейти от эффектного прототипа к проверяемому строительному элементу: траектория становится частью расчета, временные параметры фиксируются, а армирование и узлы интегрируются до начала печати.
Список литературы
- 1. Bos F. P., Wolfs R. J. M., Ahmed Z. Y., Salet T. A. M. Additive manufacturing of concrete in construction: potentials and challenges of 3D concrete printing // Virtual and Physical Prototyping. 2016. Vol. 11, No. 3. P. 209-225. DOI: 10.1080/17452759.2016.1209867.
- 2. Buswell R. A., Leal da Silva W. R., Jones S. Z., Dirrenberger J. 3D printing using concrete extrusion: a roadmap for research // Cement and Concrete Research. 2018. Vol. 112. P. 37-49. DOI: 10.1016/j.cemconres.2018.05.006.
- 3. Flatt R. J., Wangler T. On sustainability and digital fabrication with concrete // Cement and Concrete Research. 2022. Vol. 158. Art. 106837. DOI: 10.1016/j.cemconres.2022.106837.
- 4. ISO/ASTM 52939:2023. Additive manufacturing for construction: qualification principles: structural and infrastructure elements [Electronic resource]. 2023. URL: https://www.iso.org/standard/81177.html (accessed: 09.08.2026).
- 5. Le T. T., Austin S. A., Lim S., Buswell R. A., Gibb A. G. F., Thorpe T. Mix design and fresh properties for high-performance printing concrete // Materials and Structures. 2012. Vol. 45, No. 8. P. 1221-1232. DOI: 10.1617/s11527-012-9828-z.
- 6. Mechtcherine V. et al. Extrusion-based additive manufacturing with cement-based materials: production steps, processes, and their underlying physics: a review // Cement and Concrete Research. 2020. Vol. 132. Art. 106037. DOI: 10.1016/j.cemconres.2020.106037.
- 7. Salet T. A. M., Ahmed Z. Y., Bos F. P., Laagland H. L. M. Design of a 3D printed concrete bridge by testing // Virtual and Physical Prototyping. 2018. Vol. 13, No. 3. P. 222-236. DOI: 10.1080/17452759.2018.1476064.
- 8. Wolfs R. J. M., Bos F. P., Salet T. A. M. Hardened properties of 3D printed concrete: the influence of process parameters on interlayer adhesion // Cement and Concrete Research. 2019. Vol. 119. P. 132-140. DOI: 10.1016/j.cemconres.2019.02.017.
