В работе представлена разработка универсального измерительного цикла для автоматического определения геометрических параметров режущего инструмента в составе отечественной системы числового программного управления «АксиОМА Контрол». Предложенный цикл измерения длины инструмента поддерживает два режима: первичную запись значения в таблицу инструментов и контроль износа с заданным пользователем допуском.
В статье описана логика перемещений, включающая безопасный подвод на ускоренной подаче (G0), касание на рабочей подаче (FEED) и автоматический отвод в исходную точку. Для наглядности представлены схема подвода инструмента и алгоритм, отражающий последовательность управляющих действий и условий перехода между этапами измерения.

Анализ существующих систем ЧПУ показывает, что измерительные циклы во всех случаях выполняют одну основную задачу - получение фактических геометрических параметров инструмента и запись их в таблицу инструментов. Различия между системами касаются только логики движения, порядка касаний и формата вызова цикла.

Для СЧПУ «АксиОМА Контрол» требуется разработать собственные универсальные циклы, которые должны обеспечивать:

  • измерение длины инструмента по оси Z;
  • измерение радиуса или диаметра боковым касанием;
  • определение износа и контроль отклонений;
  • работу с таблицей инструментов через системные переменные;
  • корректную обработку ошибок;
  • безопасные перемещения инструмента к датчику и обратно.

Реализация осуществляется с помощью встроенного языка высокого уровня «AxiOMA Control», который, в отличие от традиционного G-кода, позволяет описывать алгоритмы с использованием условий, вычислений и доступа к данным системы. Основная задача создаваемых циклов заключается в автоматическом определении длины или радиуса с минимальным вмешательством оператора и обязательными проверками для обеспечения правильности результата. Также необходимо обеспечить простой и интуитивно понятный формат вызова.

Назначение цикла - автоматическое определение фактической длины режущего инструмента по оси Z с последующей записью результата в таблицу инструментов либо выполнением контроля износа.

Основные параметры цикла, задаваемые пользователем показаны в Таблица 1.

Параметры цикла [1].

Таблица 1.

Параметры цикла

Параметр

Тип

Описание

Значение по умолчанию

T_NR

int

Номер инструмента (обязательный)

-

SAFE_H

double

Безопасная высота подхода (мм)

200

FEED

double

Скорость подачи при касании (мм/мин)

20

MODE

int

Режим: 0 - запись длины, 1 - контроль износа

0

TOL

double

Допуск износа (мм, только при MODE=1)

0.05



При срабатывании сигнала SKIP фиксируется координата оси Z, считываемая из переменной AXPOS_Z. Если сигнал касания не получен в пределах диапазона поиска, цикл аварийно завершается с выводом диагностического сообщения. Так на Рис.  1. Схема подвода инструмента отображена схема подвода инструмента, где красным выделен подвод на ускоренном перемещении по безопасному расстоянию, а зеленым – на рабочей подаче [2].

Рис. 1. Схема подвода инструмента

Фактическая длина инструмента вычисляется по формуле (1):

Фактическая длина = SENSOR_Z - AXPOS_Z, (1)

где

SENSOR_Z – координата срабатывания датчика;

AXPOS_Z – текущее положение оси.

Если MODE=1 (контроль износа), сравнивается с эталонным значением. При превышении TOL - вывод сообщения об ошибке.

Обработка результата

При MODE = 0 вычисленное значение записывается в таблицу инструментов;

При MODE = 1 выполняется сравнение с эталонным значением. В случае превышения допуска TOL формируется сообщение о превышении износа [3].

Возврат

Инструмент отводится в безопасное положение:

G0 Z=SAFE_H

Решение о измерении длины инструмента по оси Z обусловлено тем, что эта координата является основным фактором, определяющим глубину резания, и напрямую влияет на точность обработки в вертикальном направлении. Использование отдельного измерительного перемещения с пониженной скоростью подачи позволяет свести к минимуму влияние инерционных эффектов и деформаций инструмента, что особенно важно при работе с тонкими и длинными концевыми фрезами.

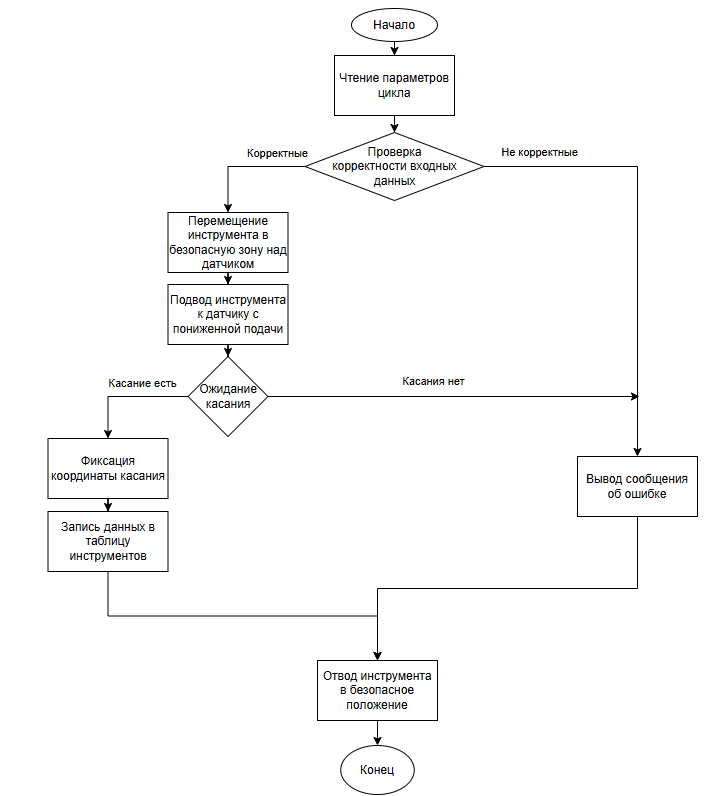

Для наглядной иллюстрации логики разработанных циклов измерения на Рис. 2 представлен их схематический алгоритм. На схеме показана последовательность управляющих действий и переходов между основными этапами измерения длины инструмента, а также условия завершения цикла.

Рис. 2. Алгоритм измерения длины инструмента
