Существующее положение. Цели и задачи работы
На основании анализа существующих систем умного дома можно выделить ряд ключевых проблем, связанных с их архитектурой и принципами взаимодействия с устройствами. Основными из них являются ограниченная совместимость решений, сложность интеграции оборудования различных производителей, а также высокая трудоёмкость настройки универсальных платформ.
В работах [1, 2] отмечается, что одним из перспективных подходов к повышению расширяемости систем умного дома является отделение логики взаимодействия с устройствами от логики управления системой, что позволяет добавлять поддержку новых устройств без существенной модификации существующей архитектуры.
В результате возникает необходимость разработки системы, которая позволит объединить преимущества экосистемных и универсальных решений, а именно [3]:
– простоту подключения устройств и управления ими;
– поддержку различных протоколов взаимодействия;
– возможность расширения системы без изменения её ядра;
– унифицированный подход к описанию и обработке устройств.
Разработка системы управления инфраструктурой умного дома
Объектом исследования являются системы управления инфраструктурой умного дома, обеспечивающие мониторинг состояния устройств, выполнение команд управления и автоматизацию взаимодействия между компонентами домашней инфраструктуры.
Предметом исследования являются методы и средства построения расширяемых систем управления умным домом, основанных на унифицированном представлении устройств, поддержке различных протоколов взаимодействия и конфигурационном механизме интеграции оборудования.
Практическая значимость работы заключается в разработке программной системы, позволяющей интегрировать устройства различных производителей посредством создания конфигурационных файлов без изменения исходного кода основных компонентов. Предложенный подход упрощает расширение функциональности системы и снижает трудоёмкость её сопровождения.
Для решения посталвенной цели выполнены следующие задачи.
1. Проведен анализ существующих систем управления умным домом, их архитектурных особенностей, преимуществ и недостатков.
2. Определены требования к разрабатываемой системе управления инфраструктурой умного дома.
3. Разработана архитектура системы, обеспечивающая поддержку различных протоколов взаимодействия и возможность расширения функциональности.
4. Разработана унифицированная модель представления устройств и механизм их конфигурирования на основе внешних конфигурационных файлов.
5. Разработана подсистема обнаружения и подключения устройств, поддерживающую различные методы поиска оборудования.
6. Реализованы механизмы управления устройствами посредством протоколов HTTP, MQTT и Bluetooth Low Energy.
7. Разработана подсистема автоматизации на основе пользовательских сценариев, включающую условия выполнения и действия над устройствами.
8. Реализован механизм событийного взаимодействия между компонентами системы.
9. Разработан пользовательский интерфейс для мониторинга состояния устройств и управления инфраструктурой умного дома (рис. 1).
10. Разработан механизм хранения и восстановления конфигурации системы и состояния устройств.
11. Разработаны программные эмуляторы устройств для проведения тестирования без использования физического оборудования.
12. Проведено тестирование разработанной системы и оценена возможность ее расширения путем подключения новых устройств без модификации ядра системы.

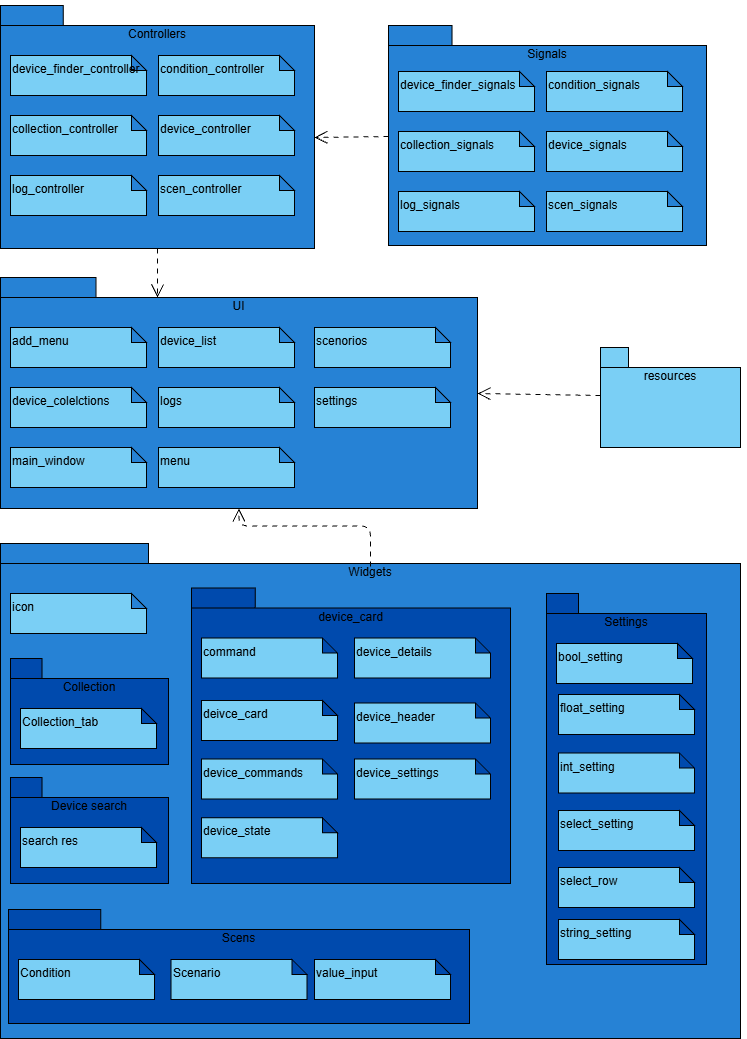

Рисунок 1. Структура пользовательского интерфейса
Основные особенности системы
Программный комплекс объединяет управление периферией через унифицированный интерфейс и поддерживает масштабирование путем редактирования конфигурационных файлов. Система интегрирует приборы с различными протоколами связи и исполняет алгоритмы автоматизации автономно от программного ядра.
Архитектура разделяет логику управления и описательные структуры компонентов. В отличие от стандартных платформ, требующих модификации исходного кода для внедрения новых драйверов, предложенное решение выносит параметры взаимодействия, команды и статусы устройств во внешние файлы. Ядро сохраняет инвариантность относительно аппаратной части, делегируя функции сопряжения промежуточному слою абстракции. Данный уровень интерпретирует конфигурацию и транслирует запросы в команды конкретных протоколов.
Подобная структура упрощает адаптацию платформы под новое оборудование. Пользователь добавляет устройства без программного вмешательства, что повышает отказоустойчивость и упрощает поддержку. Вынос настроек на уровень конфигурации исключает риск сбоев в работе программных модулей ядра при обновлении парка датчиков.
Конфигурационный метод унифицирует данные о компонентах сторонних производителей. Единый формат представления данных ускоряет автоматизированную обработку и позволяет использовать готовые шаблоны для однотипных приборов. Архитектура четко разграничивает интерпретацию сигналов и общую логику автоматизации.
Разработанный комплекс обеспечивает централизованный контроль над разнородной инфраструктурой. Архитектурная модель реализует механизм расширения через внешние спецификации. Система позволяет наращивать функциональные возможности без изменения программного кода, что гарантирует стабильность работы компонентов платформы при масштабировании.
Выводы
Разработанная система управления инфраструктурой умного дома обеспечивает централизованное управление устройствами различных производителей и типов, а также предоставляющую механизм их интеграции на основе конфигурационного описания. Предложено архитектурное решение, позволяющее подключать новое оборудование через внешние конфигурационные файлы без внесения изменений в программное ядро. Одной из основных особенностей, заложенных в архитектуру разработанной системы управления инфраструктурой умного дома, является её расширяемость, под которой понимается возможность добавления новых устройств и способов взаимодействия с ними без необходимости внесения изменений в ядро системы или существующий программный код. В итоге предложенная модель позволяет расширять функционал без риска нарушения работы основных компонентов платформы.
Список литературы
- 1. Кузнецов, М. А. Гибкая архитектура системы «Умный дом» / М. А. Кузнецов, А. Н. Земцов, П. С. Ступницкий, В. К. Попов // Прикаспийский журнал: Управление и высокие технологии. – 2024. – № 1(65). – С. 28-36.
- 2. Пахаев, Х. Х. Анализ технологий построения автоматизированной системы «Умный дом» / Х. Х. Пахаев, Т. Г. Айгумов, Э. М. Абдулмукминова // Инженерный вестник Дона. – 2023. – № 2(98). – С.1-11.
- 3. Провалихин, С. Современные адаптивные системы в умном доме / С. Провалихин // Международный научно-исследовательский журнал. – 2024. – № 1 (139). – С. 18.
