Развитие аддитивных технологий ужесточает требования к качеству и функциональности продукции при одновременном усложнении геометрии деталей. Постобработка остаётся наименее стандартизированным этапом технологического цикла, от которого напрямую зависят итоговые эксплуатационные характеристики изделий [1]. Для технологий FDM (послойное наплавление полимерной нити), SLS (селективное лазерное спекание полимерных порошков) и SLM (селективное лазерное плавление металлических порошков) характерны специфические дефекты синтеза - от ступенчатости слоёв и микрошероховатости до остаточных напряжений и пористости [3].
Устранение этих дефектов требует системного подхода к выбору методов финишной обработки, который в настоящее время отсутствует. Предприятия вынуждены ориентироваться на разрозненные эмпирические данные, не систематизированные по типам материалов и целевым показателям качества [5]. Это делает актуальным детальное исследование влияния различных видов постобработки - термической, механической и химической - на функциональные характеристики деталей из PLA, полиамидов (нейлон), алюминиевых сплавов (AlSi10Mg) и нержавеющей стали (AISI 316L).
Целью данного исследования является классификация методов постобработки и разработка многокритериальной матрицы, связывающей технологические операции с их влиянием на качество поверхности, точность и механические свойства изделий.
Технологический обзор методов для FDM, SLS и SLM
Для технологий FDM и SLS наиболее распространены механические методы финишной обработки, включающие ручную и машинную шлифовку, а также пескоструйную обработку, направленные на устранение ступенчатости слоёв и удаление выступов. PLA легче поддаётся абразивному воздействию без термических искажений, тогда как полиамиды (нейлон) из-за высокой пластичности и гигроскопичности требуют щадящих режимов обработки [6]. Химическое выглаживание парами реализуется посредством кратковременного воздействия растворителя на поверхность, что способствует уплотнению верхних слоёв и уменьшению микрошероховатости, однако эффективность метода определяется растворимостью конкретного термопласта [3].
Термическая обработка (отжиг) применяется для релаксации внутренних напряжений и улучшения адгезии между слоями, но одновременно может привести к значительным геометрическим изменениям (усадка до 3–5%) в зависимости от теплофизических свойств полимера [7]. Корректная ориентация изделия при построении позволяет минимизировать объём финишной обработки, включая удаление поддержек и шлифовку, что прямо влияет на трудоёмкость последующих операций и себестоимость изделия [5].
В технологии SLM основными методами финишной обработки являются термические операции — отжиг и горячее изостатическое прессование (HIP), направленные на снижение внутренних напряжений и уменьшение пористости, а также механические и электрохимические методы [8]. Практическая реализация этих методов ограничивается геометрией детали: сложные внутренние полости, тонкие стенки (менее 0,5 мм) и решётчатые структуры затрудняют доступ инструментов и повышают риск искажения при удалении слоя поверхности. Согласно литературным данным, при требовании к шероховатости поверхности Ra 2,5 мкм аддитивные технологии SLM без финишинга обеспечивают лишь Ra 12,5 мкм, а точность не превышает 0,1 мм при требованиях 0,03–0,05 мм [2].
Выбор метода и режимов постобработки определяется требуемой толщиной снимаемого слоя и допустимыми деформациями, что критично для деталей ответственного назначения в авиационной и медицинской промышленности [8]. На практике часто применяется комбинирование методов: например, HIP с последующей механической или электрохимической обработкой для достижения требуемого комплекса свойств.
Матрица влияния методов обработки на функциональные характеристики
Разработанная многокритериальная матрица таблица 1 строится на экспертно-аналитическом синтезе экспериментальных данных, опубликованных в литературе [1]. По строкам сгруппированы операции постобработки в привязке к типу материала (PLA, полиамид, AlSi10Mg, AISI 316L). Столбцы отражают ключевые критерии качества: шероховатость поверхности (Ra), отклонение размеров (Δ), предел прочности (σв) и износостойкость (I). Ячейки содержат качественную и квазиколичественную оценку влияния отдельных операций на эти критерии. Оценка влияния обозначается символами: ↑ — улучшение показателя, ↓ - ухудшение, ↔ - нейтральное воздействие. Диапазон изменения указан в процентах от исходных значений, характерных для необработанных аддитивных деталей.
Таблица 1.
Многокритериальная матрица влияния постобработки на свойства аддитивных деталей
|
Операция(материал) |
Шероховатость Ra, мкм |
Точность размеров (Δ), мм |
Прочность (σв), Мпа |
Износостойкость(I), отн. ед. |
|
FDM / SLS (Полимеры) |
||||
|
Шлифовка механическая (PLA) |
↓ 60–80% (Ra 2–5) |
↓ (съем 0,1–0,2 мм) |
↔ / ↓ (дефекты поверхности) |
↑ (снижение трения) |
|
Хим. выглаживание (PLA/ABS) |
↓ 70–90% (Ra 0,5–2) |
↔ (усадка ~1%) |
↑ до 15% (залечивание пор) |
↑ (герметизация) |
|
Отжиг (Полиамид PA12) |
↓ 20–30% |
↓ (коробление 2–5%) |
↑ 20–30% |
↑ (рост кристалличности) |
|
SLM (Металлы) |
||||
|
Пескоструй (AlSi10Mg) |
↓ 30–50% (Ra 6–9) |
↔ / ↓ (наклеп) |
↔ |
↑ (сжимающие напряжения) |
|
HIP + термообр. (AlSi10Mg) |
↓ 10–15% |
↑ (гомогенизация) |
↓ 5–8% (рост зерна) |
↑↑ (устранение пор) |
|
Электрохим. полировка (AISI 316L) |
↓ 80–95% (Ra 0,2–1) |
↓ (съем 0,05–0,1 мм) |
↔ |
↑ (пассивация) |
|
Термообработка (AISI 316L) |
↓ 5–10% |
↑ (снятие напряжений) |
↑ 10–15% |
↔ |
Анализ матрицы выявляет системные компромиссы. Химическое выглаживание и электрополировка обеспечивают наилучшее качество поверхности (Ra вплоть до 0,2 мкм), но плохо управляются по толщине съёма и могут привести к размерной нестабильности. Механическая шлифовка прогнозируемо снимает ступенчатость, но создаёт риск внесения поверхностных микротрещин и локальных концентраторов напряжений [6]. Термические методы (отжиг, HIP) повышают изотропию прочности, но вызывают размерные искажения и, в случае алюминиевых сплавов, могут снижать прочность из-за рекристаллизации и роста зерна.

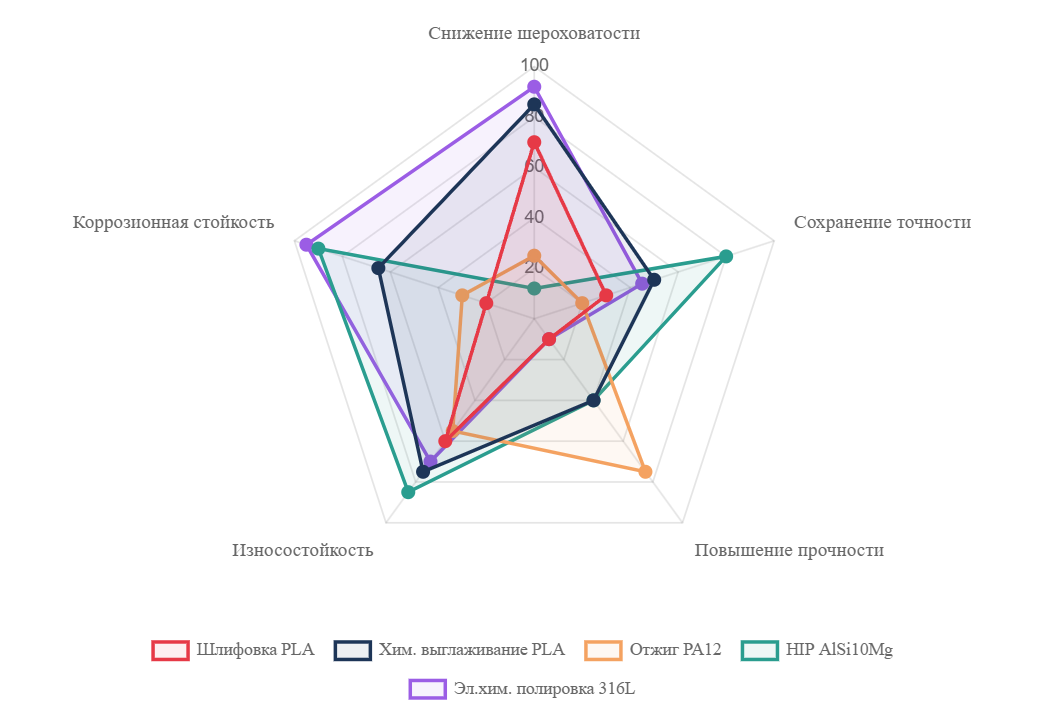

Наглядное сравнение эффективности методов постобработки по ключевым критериям представлено на радарной диаграмме рисунок 1. Оценка производилась экспертным методом по 100-балльной шкале на основе агрегирования литературных данных [8].

Рисунок 1. Сравнительная эффективность методов постобработки по ключевым критериям
Предложенная матрица также имплицитно содержит механизм учёта геометрических ограничений: для операций, критичных к толщине стенок (менее 0,5 мм) и наличию внутренних полостей, коэффициент эффективности снижается до нуля без специальной оснастки. Данное ограничение особенно актуально для деталей с внутренними каналами охлаждения, решётчатых и ячеистых структур, широко применяемых в аэрокосмической отрасли [8].
ЗАКЛЮЧЕНИЕ
В ходе исследования проведена классификация методов постобработки для технологий FDM, SLS и SLM и разработана многокритериальная матрица их влияния на функциональные характеристики деталей. Матрица впервые системно связывает конкретные операции с изменениями шероховатости, точности, прочности и износостойкости, что позволяет обоснованно выбирать технологические маршруты под заданные эксплуатационные требования.
Выявлены компромиссы между различными группами методов: химические и термические операции обеспечивают лучшее качество поверхности, но сопряжены с рисками геометрических искажений, тогда как механические методы дают предсказуемый, но более дорогой и трудоёмкий результат. Установлено, что HIP-обработка металлических деталей SLM является наиболее эффективным методом повышения износостойкости, а электрохимическая полировка — качества поверхности нержавеющих сталей.
Полученная матрица является универсальным инструментом для инженерного анализа на этапе проектирования технологических процессов и может быть расширена на новые материалы, включая титановые и никелевые сплавы. Перспективным направлением является интеграция матрицы в системы автоматизированного проектирования технологических маршрутов с элементами искусственного интеллекта для оптимизации выбора методов постобработки в зависимости от геометрии, материала и целевых эксплуатационных характеристик детали.
Список литературы
- Возможность применения технологии послойного наплавления FDM для получения керамических изделий // CyberLeninka. 2024. URL: https://cyberleninka.ru/article/n/vozmozhnost-primeneniya-tehnologii-posloynogo-naplavleniya-fdm-dlya-polucheniya-keramicheskih-izdeliy (дата обращения: 16.06.2026)
- К вопросу о влиянии параметров процесса на механические свойства 3D-печати FDM: комплексный обзор // CyberLeninka. 2024. URL: https://cyberleninka.ru/article/n/k-voprosu-o-vliyanii-parametrov-protsessa-na-mehanicheskie-svoystva-3d-pechati-fdm-kompleksnyy-obzor (дата обращения: 16.06.2026)
- Обзор технологических возможностей FDM-3D принтеров // CyberLeninka. 2023. URL: https://cyberleninka.ru/article/n/obzor-tehnologicheskih-vozmozhnostey-fdm-3d-printerov (дата обращения: 16.06.2026)
- Конструкторско-технологическое обеспечение FDM-печати // CyberLeninka. 2023. URL: https://cyberleninka.ru/article/n/konstruktorsko-tehnologicheskoe-obespechenie-fdm-pechati (дата обращения: 16.06.2026)
- Куда пропала прибыль на ферме 3D-принтеров? // Habr.com. 2024. URL: https://habr.com/ru/articles/803913 (дата обращения: 16.06.2026)
- Материалоемкость, как показатель технологичности, при изготовлении изделий методами аддитивной технологии // Брянский государственный технический университет. 2024. URL: https://bstu.editorum.ru/ru/nauka/article/96420/view (дата обращения: 16.06.2026)
- Как рассчитать стоимость 3D-печати: формула и калькулятор // 3dbiznes.ru. 2025. URL: https://3dbiznes.ru/czenoobrazovanie-i-finansy/kak-rasschitat-stoimost-3d-pechati-formula-i-kalkulyator (дата обращения: 16.06.2026)
- Gibson I., Rosen D., Stucker B. Additive manufacturing technologies: 3D printing, rapid prototyping, and direct digital manufacturing. 2nd ed. New York: Springer, 2015. 498 p.
