МЕТОДЫ ПОВЫШЕНИЯ КПД ПРЕОБРАЗОВАТЕЛЕЙ ПРИ ЧАСТОТАХ СВЫШЕ 1 МГЦ

Современная силовая электроника находится на этапе активного развития, направленного на повышение плотности мощности и миниатюризацию устройств. Это стремление, в свою очередь, приводит к необходимости перехода на частоты преобразования, превышающие 1 МГц. Однако, как показывает практика, при таких высоких частотах наблюдается резкое увеличение динамических потерь в силовых ключах, а также потерь на перемагничивание магнитных элементов. Эти факторы существенно ограничивают достижимый коэффициент полезного действия (КПД) устройств.

Данная проблема становится особенно актуальной в таких областях, как телекоммуникационные системы, автоэлектроника и промышленные источники питания, где компактность и высокая эффективность работы являются критически важными требованиями. Увеличение потерь при высоких частотах связано не только с процессами коммутации, но и с паразитными эффектами, возникающими в результате монтажа и использования компонентов.

В условиях, когда традиционные методы жесткой коммутации начинают терять свою эффективность, возникает необходимость в поиске и систематизации новых подходов к решению данной проблемы. В связи с этим, исследование методов, направленных на снижение потерь, становится особенно актуальным. К таким методам можно отнести мягкое переключение (Zero Voltage Switching, ZVS и Zero Current Switching, ZCS), резонансные топологии, а также применение широкозонных полупроводников, таких как нитрид галлия (GaN) и карбид кремния (SiC). Эти материалы обладают способностью работать на высоких частотах с меньшими потерями, что открывает новые горизонты для повышения эффективности силовых преобразователей и улучшения их характеристик.

При переходе к частотам свыше 1 МГц динамические потери в полупроводниковых ключах становятся доминирующим фактором, ограничивающим КПД преобразователей. Основной вклад вносит процесс перезаряда паразитных емкостей p-n-переходов и затворных цепей, а также конечное время включения и выключения транзистора. В результате каждый цикл коммутации сопровождается выделением энергии, пропорциональной произведению напряжения на токе в момент переключения, что при мегагерцовых частотах приводит к значительным тепловым потерям. Для преодоления этого ограничения широкое распространение получили резонансные топологии, обеспечивающие мягкое переключение. Как отмечается в литературе, «высокочастотные преобразователи напряжения с резонансными контурами (ВПН-РК) позволяют практически исключить потери мощности на переключение, а также значительно снизить пульсации выходного напряжения и электромагнитные помехи источников вторичного электропитания (ИВЭП). В результате частота преобразования может быть повышена до нескольких мегагерц» [1, c. 33]. Таким образом, именно применение резонансных структур является ключом к реализации высокочастотных преобразователей с приемлемым уровнем динамических потерь.

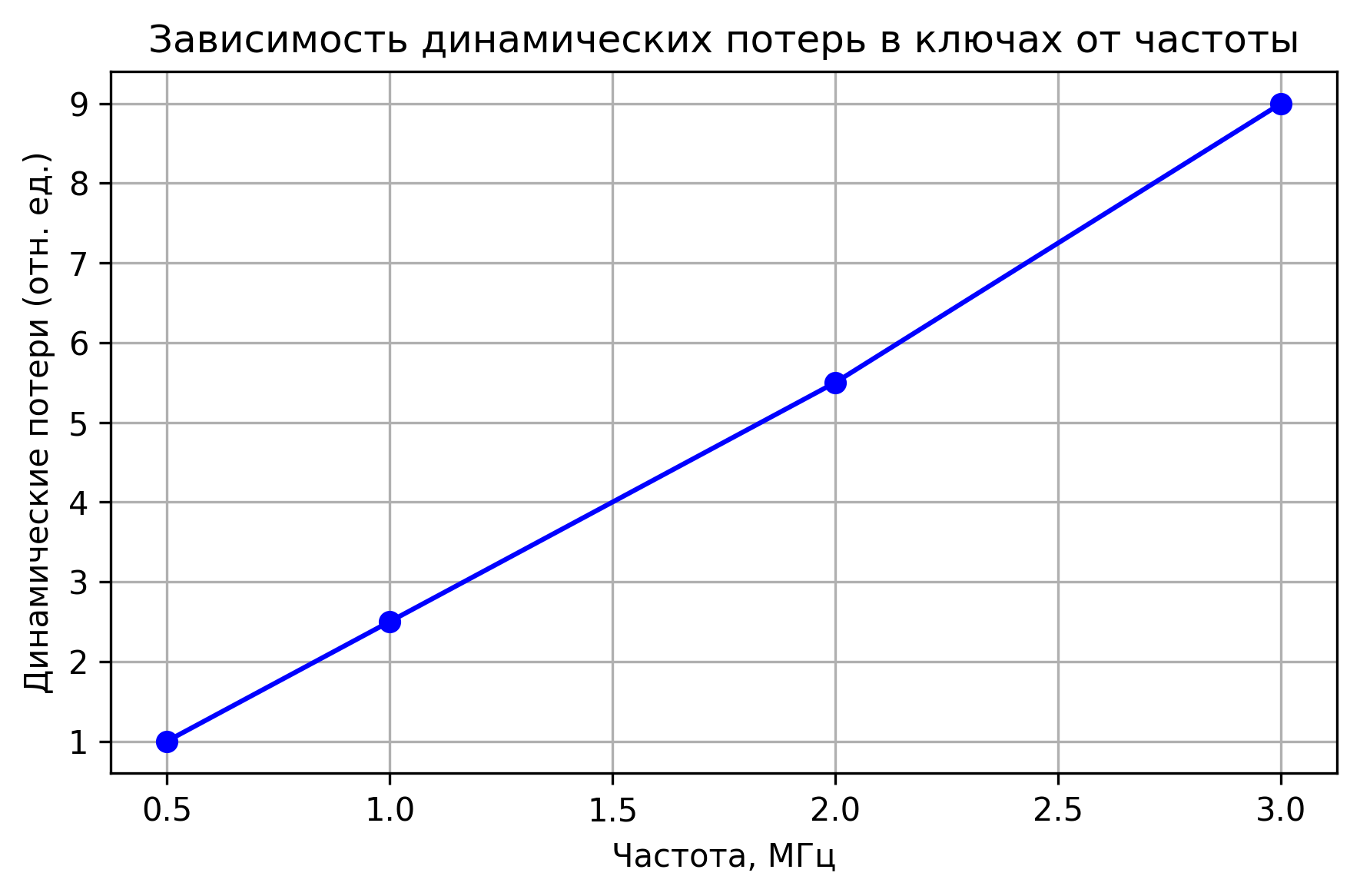

Рисунок 1. Зависимость динамических потерь в ключах от частоты.

На частотах свыше 1 МГц существенными становятся также потери в магнитных компонентах — трансформаторах и дросселях. Высокочастотные токи вызывают эффекты вытеснения (скин-эффект) и эффект близости, которые приводят к неравномерному распределению плотности тока по сечению проводника и росту активного сопротивления обмоток. Кроме того, в ферромагнитных сердечниках возрастают гистерезисные потери и потери на вихревые токи, что требует применения специализированных материалов, таких как тонкие ферритовые ленты или порошковые сердечники. Для снижения потерь в обмотках используют многожильные провода (литцендрат) и печатные проводники с оптимизированной геометрией, однако полностью устранить данные эффекты невозможно, что накладывает жесткие ограничения на конструкцию высокочастотных трансформаторов.

При повышении рабочей частоты преобразователей свыше 1 МГц коммутационные потери в полупроводниковых ключах становятся доминирующим фактором, ограничивающим КПД. В этом контексте широкозонные полупроводники, такие как нитрид галлия (GaN) и карбид кремния (SiC), демонстрируют существенное преимущество перед традиционными кремниевыми (Si) транзисторами. Ключевым физическим отличием является значительно меньшая величина паразитных емкостей и заряда канала, что напрямую снижает энергию, рассеиваемую за цикл переключения. Следует отметить, что природа потерь в Si и SiC транзисторах имеет общую особенность, отличающую их от GaN. Как отмечается в литературе, «Наличие двух типов носителей заряда в Si- и SiC-транзисторах создает паразитную емкость. В результате, в отличие от GaN, для Si и SiC доминирующими при переключении являются потери на выключении» [2, c. 153]. Это означает, что GaN-транзисторы, являясь униполярными приборами, обеспечивают более благоприятное соотношение между статическими и динамическими характеристиками, что делает их особенно привлекательными для высокочастотных применений.

Методы мягкого переключения, такие как переключение при нулевом напряжении (ZVS) и переключение при нулевом токе (ZCS), играют ключевую роль в минимизации динамических потерь, которые представляют собой одну из основных проблем, возникающих при жесткой коммутации. Эти потери могут существенно снижать эффективность работы электронных устройств и приводить к дополнительному нагреву, что в свою очередь негативно сказывается на надежности и долговечности оборудования [3, c. 35].

Когда методы ZVS и ZCS применяются в сочетании с широкозонными полупроводниковыми приборами, такими как нитрид галлия (GaN) или карбид кремния (SiC), они позволяют достичь синергетического эффекта. Это связано с тем, что низкие паразитные параметры, характерные для этих современных материалов, значительно упрощают реализацию резонансных контуров, которые необходимы для эффективного функционирования ZVS и ZCS.

В результате применения этих технологий удается не только существенно снизить потери энергии, но и уменьшить уровень электромагнитных помех, что является важным аспектом для обеспечения стабильной работы высокочастотных преобразователей.
