ОПТИМИЗАЦИЯ ОЧИСТКИ ПОЛУВАГОНОВ ОТ ОСТАТКОВ ИНЕРТНЫХ ГРУЗОВ: ОБОСНОВАНИЕ МОДЕРНИЗАЦИИ ЩЕТОЧНОЙ МАШИНЫ

Введение

Полувагоны составляют 48% вагонного парка ОАО «РЖД», при этом объём погрузки строительных (инертных) грузов в 2025 году достиг 99,3 млн тонн (8,9% от общей погрузки). Очистка полувагонов после выгрузки — обязательная операция: согласно действующим правилам, грузополучатель обязан полностью удалить остатки грузов, креплений и упаковки. На практике эта задача превращается в серьёзный производственный вызов, который напрямую влияет на экономику перевозок, безопасность труда и экологическую обстановку на грузовых станциях, терминалах.

Проблема носит системный характер и складывается из нескольких взаимосвязанных факторов. Во‑первых, физические свойства инертных грузов создают устойчивые загрязнения: щебень из‑за абразивности и высокой плотности сцепления образует плотные отложения на полу и стенках вагона, уголь при повышенной влажности прилипает к металлу и даёт мелкодисперсную пыль, а песок при намокании утяжеляется и формирует трудноудаляемые скопления в зонах примыкания пола к бортам. Зимой ситуация резко осложняется: остатки груза смерзаются, образуя монолитные массы, для удаления которых требуются повышенные механические усилия.

Во‑вторых, текущий процесс очистки сопряжён с высокими трудозатратами и рисками для персонала (рисунок 1). Труд мойщиков‑уборщиков классифицирован как вредный (3 класс) из‑за тяжести работы (30%), воздействия химических веществ (20%), неблагоприятных микроклиматических условий (45%) и недостаточного освещения (5%). На практике это означает, что работники вынуждены вручную удалять остатки груза в условиях ограниченного пространства полувагона, часто на высоте и при плохой видимости. Использование подручных средств (ломов, скребков, лопат) повышает риск травм, а работа с пылящими грузами (особенно углём) без эффективной системы пылеподавления ведёт к длительному воздействию мелкодисперсных частиц на органы дыхания.

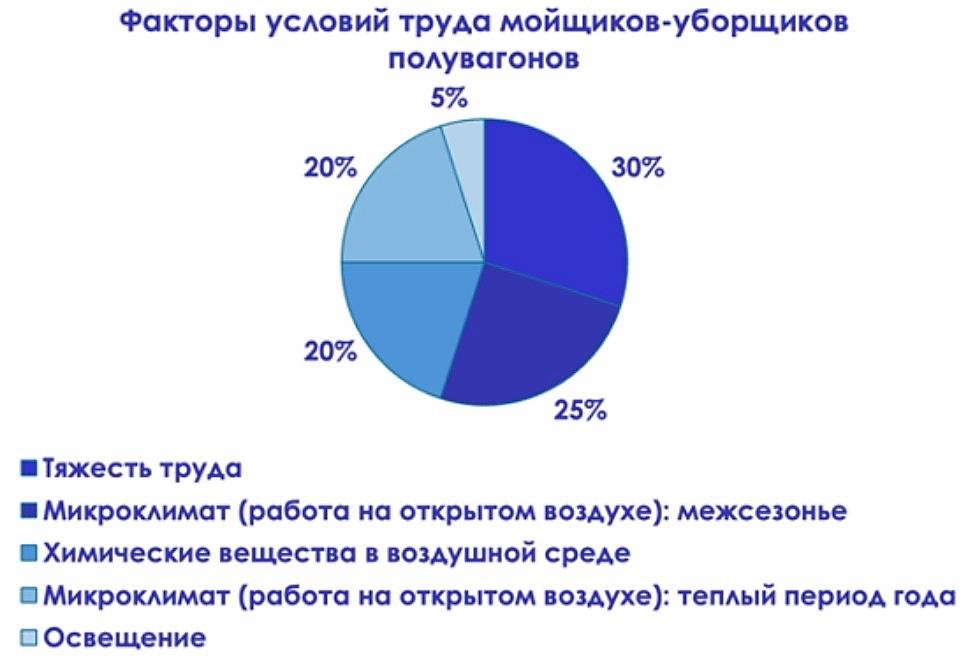

Рисунок 1. Факторы условий труда мойщиков-уборщиков полувагонов

В‑третьих, ручные и частично механизированные методы очистки не обеспечивают стабильного качества и создают узкие места в логистике. Неполное удаление остатков груза приводит к нарушению технических норм ОАО «РЖД», что может повлечь штрафы и простои вагонов. Кроме того, смешивание остатков разных грузов (например, угля и щебня) способно испортить следующую партию продукции, что влечёт прямые финансовые потери.

В‑четвёртых, экологические и инфраструктурные аспекты усугубляют проблему. Гидравлические методы очистки, хотя и дают высокую степень чистоты, требуют организации систем водоподготовки и водоотведения, что сложно реализовать на многих терминалах, особенно в удалённых регионах. Пылеобразование при сухой очистке без аспирации загрязняет воздух на площадке и создаёт дополнительную нагрузку на природоохранные службы.

В‑пятых, экономические издержки текущего подхода значительны. Затраты складываются из оплаты труда персонала, работающего в опасных условиях, расходов на ремонт подвижного состава (из‑за повреждений при грубой зачистке), штрафов за несоблюдение норм и потерь от простоев вагонов.

Цель исследования — снизить риски по охране труда путём механизации очистки полувагонов. Заказчик — начальник отдела по производственно‑технической работе и имуществу Куйбышевской дирекции по управлению терминально‑складским комплексом. Перед заказчиком стоят задачи повышения эффективности, снижения травматизма и рационального использования ресурсов при ограничениях по финансированию и инфраструктуре.

Актуальность работы обусловлена необходимостью:

• исключить тяжёлый ручной труд;
• сократить время цикла очистки;
• обеспечить бережную очистку поверхностей для продления срока службы подвижного состава.

Анализ существующих методов очистки в России

Физические особенности грузов определяют требования к очистке: щебень — абразивный, плотно сцепляется с поверхностью; уголь — пылящий, прилипает при влажности; песок — сыпучий, склонен к просыпанию и утяжелению при намокании.

В России применяются следующие методы очистки:

 Вибраторы обеспечивают скорость обработки 2–5 минут на вагон при трудозатратах 0,1 чел·ч, однако их эффективность ограничена уровнем 60–65%, а уровень шума достигает 95–105 дБ, что создаёт дополнительные риски для здоровья персонала.

К вибраторам относятся: накладные вибраторы, бкоковые вибраторы и люковибраторы. Проверяется состояние вагона и вибрационного оборудования, после обеспечивается доступ к валу и необходимой электроэнергии. Вибраторы приводятся в действие, создавая вибрации, которые способствуют рассыпанию и сдвигу остатков инертного груза (песка, гравия и т.д.) вдоль дна вагона. Далее происходит сбор загрязнений через отводные отверстия, осмотр вагона и финальная обработка.

Щёточные машины демонстрируют высокую эффективность очистки на уровне 90–95% при времени обработки около 5 минут на вагон; стоимость составляет 200–300 руб./вагон, а уровень шума (70–75 дБ) более комфортен для работников.

Проверяется состояние вагона и оборудования, сбор необходимых инструментов и СИЗ. Щеточная машина с вращающимися щетками подключается к вагону. Вибрационное действие щеток удаляет остатки инертных грузов (песок, гравий) с поверхности и стенок вагона. Отходы направляются к специальным контейнерам или в корзины для сбора, предотвращая распространение загрязнений, после чего идет финальная проверка вагона.

Гидравлический метод показывает максимальную эффективность (95–98%), но сопряжён с высокими затратами (500–800 руб./вагон), значительным расходом воды (50–100 л/мин) и ограниченным ресурсом оборудования (500–2000 циклов).

Для очистки полувагонов нередко используются управляемые вручную гидромониторы. К его недостаткам можно отнести необходимость в источнике воды, ограничение по типам загрязнения, ограниченную маневренность

и экологические аспекты.

 Газодинамический метод обеспечивает эффективность 85–90%, однако расход топлива достигает 85 л/мин, а уровень шума (85–90 дБ) создаёт неблагоприятные условия труда.

Альтернативные подходы (роботизированные системы, специальные вкладыши) либо слишком дороги, либо создают дополнительные системные риски для инфраструктуры ОАО «РЖД».

Зарубежный опыт

За рубежом применяются два основных подхода по очистке полувагонов:

1. Китайский подход предполагает использование специализированных комплексов для сухой очистки и всасывания сыпучих грузов. Система включает передвижной механизм, раму, подъёмный механизм для позиционирования всасывающего устройства, пневматический механизм всасывания и щёточные блоки для предварительной зачистки.

Преимущества: высокая степень автоматизации, отсутствие расхода воды, сбор пыли и остатков в контейнеры.

Ограничения для РФ: высокая стоимость оборудования, зависимость от стабильного электропитания, сложность интеграции в существующую инфраструктуру терминалов ОАО «РЖД».

2. Американский подход основан на стратегии минимизации очистки за счёт унификации грузов — полувагоны стараются загружать одним и тем же материалом.

Преимущества: снижение затрат на очистку, ускорение оборота вагонов.

Ограничения для РФ: российский парк перевозит широкий спектр инертных грузов с частой сменой номенклатуры; логистическая структура требует регулярной очистки для соблюдения санитарных и технических норм; климатические условия (смерзание остатков зимой) делают отказ от очистки невозможным.

Дополнительно за рубежом используются автоматизированные щёточные системы (например, SWEEPER GT от Global Techincs), которые подстраиваются под размеры вагона и износ щёток. Однако их высокая стоимость и необходимость глубокой интеграции ограничивают применение в РФ.

Таким образом, прямое заимствование зарубежных практик затруднено.

На основе анализа методов и специфики работы российских терминалов сформулированы ключевые требования к оборудованию.

Функциональные требования:

• Удаление загрязнений разной степени — от лёгких пылевидных остатков до крупных комков и смерзшихся масс — должно быть обеспечено вне зависимости от сезона, что особенно актуально зимой.
• Использование износостойких материалов обеспечит устойчивость к абразивному воздействию щебня, коррозии и перепадам температур, характерным для разных регионов РФ.
• Минимизация выброса загрязняющих веществ за счёт систем пылеподавления и отсутствия сточных вод соответствует экологическим стандартам и снижает нагрузку на терминалы.
• Универсальность применения обеспечит совместимость с разными типами инертных грузов (щебень, уголь, песок) и моделями полувагонов, эксплуатируемых в парке ОАО «РЖД».
• Надёжность и долговечность с ресурсом не менее 30 000–600 000 циклов снизит частоту замен и ремонтов, обеспечит стабильную работу и сократит затраты на обслуживание.
• Возможность интеграции в существующую инфраструктуру терминалов ОАО «РЖД» благодаря компактным габаритам и совместимости с крановыми системами позволит внедрить оборудование без масштабных изменений.
• Адаптация к климатическим условиям РФ гарантирует стабильную работу при температурах от −40 °C до +40 °C, что критично для эксплуатации в разных регионах страны.

Модернизация уже применяемого оборудования — щёточных машин — с учётом специфики местных грузов и инфраструктуры ОАО «РЖД» является наиболее адаптивным решением.

Описание предлагаемого решения: модернизированная щёточная машина

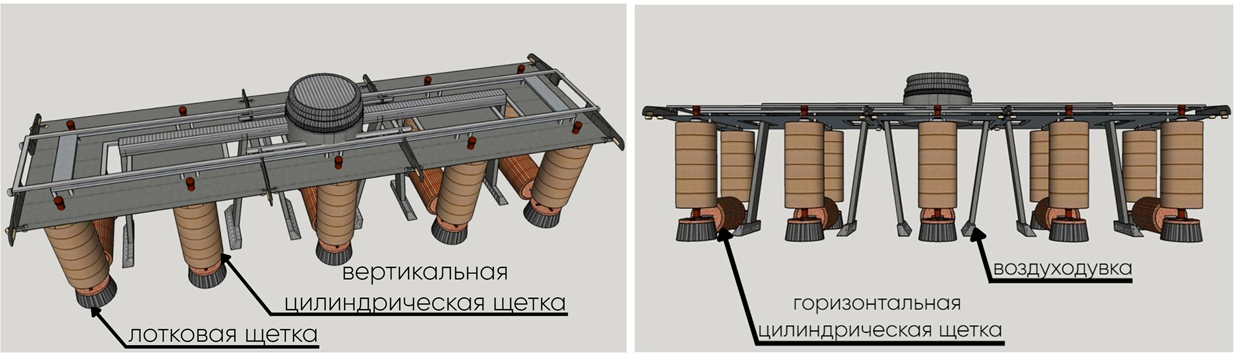

Предлагаемое решение — модернизированная щёточная машина с усиленным корпусом (рисунок 2) – полностью соответствует сформулированным требованиям и представляет собой цельную конструкцию прямоугольной формы, оборудованную щётками для очистки пола и стенок вагона.

Рисунок 2. Модернизированная щеточная машина

Конструкция включает следующие ключевые элементы:

Лотковая щётка предназначена для эффективной зачистки пола вагона, обеспечивая удаление сыпучих остатков груза даже в зонах примыкания к стенкам.

Вертикальная цилиндрическая щётка ориентирована на очистку боковых стенок полувагона, что позволяет удалять прилипшие и абразивные частицы, характерные для щебня и угля.

Горизонтальная цилиндрическая щётка дополняет систему очистки, обеспечивая равномерное воздействие по всей ширине вагона и повышая общую эффективность процесса.

Воздуходувка, установленная за каждой щёткой для пола, эффективно собирает остатки груза с поверхности, направляя их в бункер‑осадитель; это решение значительно снижает уровень пыления и исключает образование сточных вод.

Принцип работы установки построен на сочетании механического воздействия щёток и пневматического сбора остатков: конструкция остаётся практически неподвижной, а движение осуществляется на 1–2 метра вперёд и назад, что обеспечивает компактность и простоту интеграции в существующую инфраструктуру терминалов. Собранные остатки груза направляются в бункер‑осадитель, что минимизирует выбросы загрязняющих веществ в окружающую среду и соответствует экологическим стандартам.

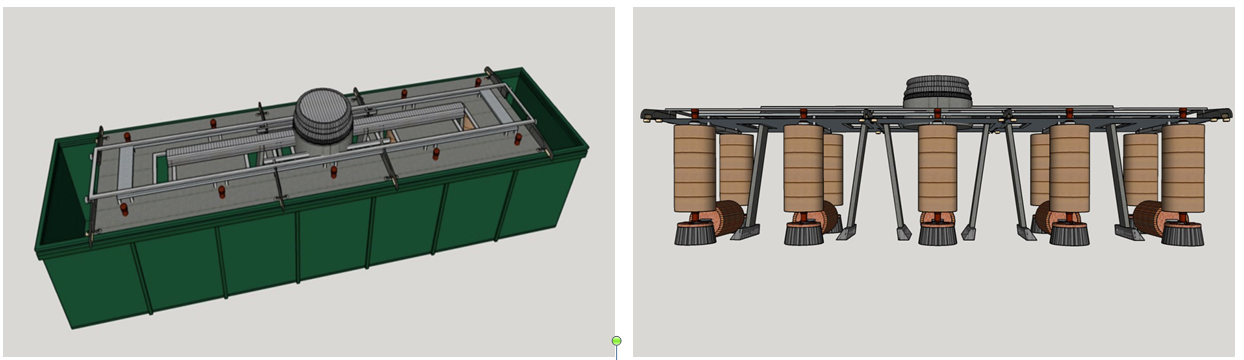

Общий вид полувагона с данной конструкцией представлен на рисунке 3.

Рисунок 3. Полувагон, оборудованный модернизированной щеточной машиной

Ключевые преимущества предлагаемого решения

1. Модернизированная щёточная машина с интегрированной системой пылеподавления и сбора остатков груза обеспечивает ряд значимых преимуществ:
2. Высокая эффективность очистки (90–95%) гарантирует полное удаление остатков инертных грузов, что соответствует требованиям к подготовке вагонов к следующей погрузке и позволяет избежать штрафов за несоблюдение норм чистоты.
3. Умеренные временные затраты (5 минут на вагон) позволяют существенно ускорить оборот подвижного состава и повысить пропускную способность терминалов, что особенно важно в периоды пиковых нагрузок.
4. Низкий уровень шума (70–75 дБ) создаёт более комфортные условия труда для персонала по сравнению с альтернативными методами, снижая утомляемость работников.
5. Совместимость с разными типами грузов (щебень, уголь, песок) делает оборудование универсальным решением для широкого спектра задач ОАО «РЖД».
6. Минимальное воздействие на окружающую среду достигается за счёт отсутствия сточных вод и эффективного пылеподавления, что соответствует экологическим стандартам.
7. Приемлемая стоимость обслуживания (200–300 руб./вагон) обеспечивает быструю окупаемость инвестиций и позволяет экономить средства в долгосрочной перспективе.
8. Снижение нагрузки на персонал и сокращение травматизма напрямую способствует улучшению условий охраны труда и минимизации рисков производственных травм.

Заключение

Переход на модернизированные щёточные машины с интегрированной системой пылеподавления и сбора остатков груза позволит комплексно решить ключевые задачи: снизить травматизм среди работников, сократить операционные расходы за счёт уменьшения трудозатрат и энергопотребления, а также повысить пропускную способность терминалов.

Предлагаемое решение учитывает специфику российских условий эксплуатации — климатические особенности, разнообразие грузов и существующую инфраструктуру терминалов ОАО «РЖД». Оно соответствует требованиям по охране труда, экологической безопасности и экономической целесообразности, а также способствует реализации стратегических целей холдинга по повышению эффективности и безопасности железнодорожных перевозок.
