СИСТЕМЫ ОХЛАЖДЕНИЯ ТРАНСПОРТНЫХ СРЕДСТВ: ПАТЕНТНО-ОРИЕНТИРОВАННЫЙ АНАЛИЗ ТЕКУЩЕГО УРОВНЯ И НАПРАВЛЕНИЙ МОДЕРНИЗАЦИИ

Система охлаждения является обязательным элементом любой энергонасыщенной установки. Для транспортных средств с ДВС и электродвигателями эффективность отвода тепла напрямую влияет на ресурс, мощность и экономичность. Целью данной работы является анализ технического уровня и прогнозирование направлений развития систем охлаждения по данным патентной документации РФ.

Поиск выполнялся по базам ФИПС и WIPO за период 2010-2024 гг. по рубрикам МПК: F01P 5/00, F01P 7/14, F04D 25/08, B60K 11/00, F28D 1/053. Глубина поиска – 15 лет. Отобрано 30 патентных документов (изобретения и полезные модели), наиболее полно отражающих эволюцию технических решений. Анализ проводился по единой схеме: недостатки прототипа – решаемая задача – новизна – полученный результат.

На рисунке 1 представлена динамика патентной активности.

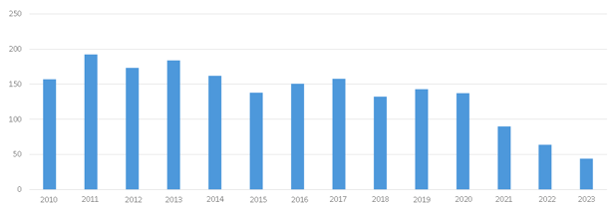

Рисунок 1. Распределение патентов по годам (суммарно по выбранным классам МПК)

С 2010 по 2024 наблюдался пик активности: с 2011 по 2014 гг. С 2015 по 2023 гг. количество выпускаемых патентов практически не меняется.

Обобщение 30 патентных документов позволило выделить следующие повторяющиеся недостатки:

1. Низкая ремонтопригодность – в большинстве конструкций (например, по патентам RU №210663, RU №201830) для очистки рабочего колеса требуется полный демонтаж улиты и снятие колеса с вала, что приводит к нарушению балансировки.
2. Жесткая связь насоса с коленвалом (RU №2746010) – циркуляция ОЖ зависит от оборотов двигателя, что снижает эффективность при переменных нагрузках.
3. Неоптимальная геометрия теплообменников – многие радиаторы (RU №2576728, RU №2280831) имеют неравномерное распределение жидкости по трубкам и низкую тепловую эффективность из-за устаревших материалов.
4. Отсутствие адаптивного управления – вентиляторы зачастую работают в режиме «вкл/выкл» без плавного регулирования, что создает пиковые токовые нагрузки.
5. Проблемы с реверсированием потока – в осевых вентиляторах при попытке реверса резко падает КПД (RU №120160).

Анализ показал, что большинство современных патентов направлено на решение технических задач:

- Обеспечение ремонтопригодности без снятия крыльчатки (RU №210663) — за счет разъемного крепления корпуса улиты к диску, жестко закрепленному на опоре.

- Электроприводное регулирование (RU №2746010) — вентилятор с возможностью реверса и осевого перемещения, управление по температуре, давлению масла и положению жалюзи.

- Комбинированное охлаждение с эжекторами (RU №2787432) — использование отработавших газов для создания разрежения и снижения энергозатрат на привод.

- Многопроходные радиаторы (RU №201196) — коллекторы с перегородками, обеспечивающими последовательное прохождение теплоносителя для выравнивания теплового поля.

- Адаптивные вентиляторы с изменяемой геометрией лопастей (RU №2612876) — двухлопастные валы с торсионной пружиной, уменьшающие аэродинамическое сопротивление на высоких скоростях.

В таблице 1 приведено распределение патентов по решаемым техническим задачам.

Таблица 1.

Распределение отобранных патентов по направлениям

На основе анализа целей, указанных в описаниях изобретений, были выделены четыре группы требований к системам охлаждения. Для каждой группы рассчитан коэффициент весомости (Ki) как доля патентов, направленных на соответствующее улучшение.

- Повышение надежности, долговечности, ресурса – 33% (К = 0,33).

- Повышение ремонтопригодности – 7% (К = 0,07).

- Упрощение конструкции и снижение массогабаритов – 20% (К = 0,20)

- Рост КПД, точности регулирования, выходной мощности – 40% (К = 0,40).

Наибольший вес имеет группа «энергоэффективность и точность управления», что объясняется переходом на высокотемпературное охлаждение и требованиями экологических стандартов.

На основе кумулятивных динамических рядов (табл. 2) сделан вывод: в ближайшие 3-5 лет основными направлениями будут:

1. Интеллектуальные системы управления с тепловым моделированием (бездатчиковые алгоритмы).
2. Унифицированные модули «вентилятор + электродвигатель + блок управления».
3. Радиаторы с переменной геометрией коллекторов для оптимизации под частичные нагрузки.
4. Использование альтернативных хладагентов (глицерин, водогликогелевые смеси с повышенной температурой кипения).

Таблица 2.

Кумулятивный рост числа патентов по ТЭП

В результате патентного исследования установлено, что системы охлаждения транспортных средств эволюционируют в сторону интеллектуальных электроприводных комплексов с высокотемпературным режимом работы. Основные резервы повышения конкурентоспособности лежат в области улучшения регулируемости и ремонтопригодности.
