ЭНЕРГОСБЕРЕГАЮЩИЕ ТЕХНОЛОГИИ В ЭЛЕКТРОПРИВОДАХ

Введение

Современный этап технологического развития человечества характеризуется парадоксальным противоречием: с одной стороны, беспрецедентный рост промышленного производства и комфорта, с другой – нарастающая напряженность в глобальных энергосистемах, исчерпание доступных углеводородных ресурсов и катастрофические последствия климатических изменений, вызванных антропогенным воздействием на окружающую среду. В этом контексте концепция устойчивого развития перестала быть теоретической моделью и превратилась в практическую необходимость, одним из краеугольных камней которой является радикальное повышение энергоэффективности. Сфера электромеханического преобразования энергии занимает в этой проблематике центральное место. Электроприводы - сердце практически любой современной технологической установки: от гигантских рудодробилок и прокатных станов до циркуляционных насосов в системах отопления и вентиляторов в офисных центрах.

Проблема заключается не просто в большом объеме потребления, а в колоссальной расточительности традиционных, нерегулируемых электроприводных систем. Исторически сложилось, что основу парка электродвигателей составляют асинхронные двигатели, работающие в режиме прямого включения в сеть на постоянной скорости. Между тем, подавляющее большинство технологических процессов требуют переменного расхода или усилия. До сих пор регулирование этих параметров часто осуществляется примитивными, энергозатратными методами: дросселирование заслонками в насосных и вентиляторных установках, байпасные линии, механические тормоза, работа двигателей вхолостую.

Таким образом, переход к энергосберегающим электроприводам – это не просто замена одного устройства на другое, это системная технологическая революция.

Целью данного проекта является комплексное исследование современных энергосберегающих технологий в системах электропривода, анализ механизмов достигаемой экономии и оценка их технико-экономической эффективности для различных областей применения.

Для достижения этой цели в работе поставлен ряд последовательных задач:

1. Провести анализ структуры энергопотребления типовых электромеханических систем (насосных, вентиляторных, транспортных) и выявить основные источники потерь в нерегулируемых приводах.
2. Детально изучить конструктивные и технологические особенности высокоэффективных электродвигателей (стандарты МЭК 60034-30-1), объяснив физические причины снижения потерь.
3. Исследовать принцип частотного регулирования, разобрать устройство и функции современного частотного преобразователя как ключевого элемента «умного» привода.
4. Рассмотреть передовые методы управления (векторное бездатчиковое управление, ПИД-регулирование с адаптацией) и технологии рекуперации энергии.

Актуальность и практическая значимость данного проекта обусловлены тем, что его результаты предоставляют четкий, обоснованный алгоритм действий для инженерно-технического персонала, энергетиков и руководителей промышленных предприятий. Энергосбережение в электроприводе перестает быть абстрактной «статьей экономии», а становится измеряемым, управляемым параметром, напрямую влияющим на себестоимость продукции, надежность оборудования и экологический имидж компании в условиях низкоуглеродной экономики будущего [1, 3, 5].

Основные принципы работы электроприводов

Электропривод (ЭП) - это комплексное электромеханическое устройство, представляющее собой систему управляемого преобразования электрической энергии в механическую энергию движения и обратно (в режимах торможения). Его работа базируется на синтезе трех научно-технических дисциплин: теории электрических машин, силовой электроники и автоматического управления. Современный привод - это не просто «двигатель с пускателем», а интеллектуальная система с обратной связью, подчиняющаяся кибернетическим принципам.

Фундаментальный физический принцип: Преобразование энергии

В основе лежат два ключевых физических закона:

Закон Ампера (для двигателей постоянного и синхронного типов): На проводник с током, помещенный в магнитное поле, действует сила, стремящаяся его переместить. В двигателях это реализуется как взаимодействие магнитного поля статора (индуктора) и тока в обмотках ротора (якоря), что создает вращающий момент.

Закон электромагнитной индукции Фарадея (для асинхронных двигателей): Изменяющееся магнитное поле порождает в проводнике (замкнутом контуре ротора) электродвижущую силу (ЭДС), под действием которой возникает ток. Взаимодействие этого индуцированного тока с порождающим его магнитным полем создает силу и момент.

Детализация функциональных блоков:

Источник энергии (сеть): Трехфазная или однофазная сеть переменного тока, источник постоянного напряжения. Исходная энергетическая база.

Задающее устройство (ЗУ): Формирует управляющий сигнал U* (опорное напряжение или цифровой код), пропорциональный требуемому значению регулируемого параметра (скорости, положения, момента). Может быть ручным (потенциометр), программным (контроллер) или получать команды от вышестоящей АСУ ТП.

Преобразователь электрической энергии (ПЭ) - силовой преобразователь: Ключевой элемент, «управляемый источник питания» для двигателя. Выполняет одну или несколько функций: изменение величины напряжения, частоты, числа фаз, выпрямление/инвертирование. Типы:

Для управления двигателем постоянного тока (ДПТ): Управляемый выпрямитель (тиристорный преобразователь) или широтно-импульсный регулятор (ШИР) на транзисторах. Изменяет среднее значение напряжения на якоре.

Для управления асинхронным (АД) и синхронным (СД) двигателями: Автономный инвертор напряжения/тока (частотный преобразователь). Преобразует постоянное или сетевое переменное напряжение в трехфазное напряжение переменной частоты и амплитуды.

Электродвигатель (ЭД): Исполнительный элемент, преобразователь «электричество-механика». Выбор типа определяет архитектуру привода:

Двигатель постоянного тока (ДПТ): Управление простое (скорость через напряжение якоря, момент через ток), но наличие коллекторно-щеточного узла снижает надежность.

Асинхронный двигатель с короткозамкнутым ротором (АДКЗ): Надежный, дешевый, но традиционно сложный для точного управления. Требует частотного преобразователя.

Синхронный двигатель (СД) и Бесколлекторный двигатель постоянного тока (БЛДС): Высокая точность, КПД, применяются в сервоприводах.

Принцип широтно-импульсной модуляции (ШИМ, PWM): Основа работы современных инверторов. Постоянное напряжение (звена постоянного тока) «нарезается» силовыми ключами (IGBT, MOSFET) на серию высокочастотных импульсов. Изменяя ширину (длительность) этих импульсов при постоянной частоте следования, формируется требуемое среднее значение напряжения на нагрузке. Для двигателей используется синусоидальная ШИМ (SVPWM), где ширина импульсов изменяется по синусоидальному закону, формируя на обмотках квазисинусоидальный то

Пути для повышения энергоэффективности электроприводов

Повышение энергоэффективности современных электроприводов (ЭП) - это не единичное мероприятие, а многоуровневая стратегия, затрагивающая каждый элемент системы: от выбора материалов двигателя до алгоритмов управления и интеграции в «умную» сеть предприятия. Эффективность оценивается через КПД системы в целом, который является произведением КПД всех ее звеньев. Оптимизация каждого множителя дает мультипликативный эффект.

Совершенствование электромеханического преобразователя (двигателя).

Цель - минимизация внутренних потерь двигателя, которые складываются из постоянных и переменных.

Применение двигателей сверхвысокого класса энергоэффективности (IE4, IE5):

Физика потерь и методы борьбы с ними:

Потери в стали (магнитные): Уменьшаются за счет применения электротехнических сталей с улучшенными магнитными свойствами (высокая магнитная проницаемость, низкие удельные потери на вихревые токи и гистерезис), а также за счет лазерной обработки и аморфизации поверхностного слоя листов стали для увеличения удельного электрического сопротивления.

Потери в меди (в обмотках): Снижаются путем увеличения сечения проводника, использования меди с высокой проводимостью, оптимизации формы паза. Ключевая технология - литье под давлением обмоток из чистой меди (CuCast) для короткозамкнутого ротора АД, что снижает сопротивление на 15-20% по сравнению с алюминиевой обмоткой.

Механические и вентиляционные потери: Оптимизация формы вентилятора (аэродинамический профиль), использование независимых вентиляторов с регулируемой скоростью и подшипников качения с низким моментом трения (серии E2).

Оптимизация конструктивного исполнения:

Полное соответствие двигателя нагрузке: Устранение практики "запаса по мощности". Переразмеренный двигатель работает с низким коэффициентом мощности и КПД.

Использование двигателей с регулируемой длиной сердечника (рамой): Позволяет точно подобрать двигатель под требуемый момент, избегая потерь от избыточного активного материала.

Оптимизация системы управления и преобразования энергии

Применение современных алгоритмов управления в частотных преобразователях (ЧП):

Векторное управление без датчика скорости (Sensorless Vector Control): Позволяет поддерживать высокий КПД двигателя даже при резко меняющейся нагрузке, точно регулируя потокосцепление. Современные адаптивные наблюдатели (на основе модели двигателя) минимизируют потери на намагничивание в зоне частичной нагрузки.

Функция энергооптимизации (Eco Mode, Loss Minimization Control - LMC): Алгоритм в реальном времени рассчитывает и поддерживает такое соотношение потокосцепления ротора и момента, при котором суммарные потери в двигателе (медь + сталь) минимальны для текущей нагрузки. Экономия на частичных нагрузках достигает 5-10%.

Прямое управление моментом (DTC) для SynRM и АД: Обеспечивает быстрый отклик и минимальные потери за счет прямого управления ключевыми переменными состояния без внутренних контуров тока. Высокая эффективность в динамичных процессах.

Рекуперация энергии (регенеративное торможение):

Применение реверсивных (двухквадрантных) преобразователей с возможностью передачи энергии из звена постоянного тока обратно в сеть. Критически важно для приводов с частыми пусками и остановами, а также с активным моментом нагрузки (подъемники, лифты, центрифуги, испытательные стенды). Экономия в таких циклических процессах может достигать 30-40%.

Таблица 1.

Количественная оценка потенциала (сводная таблица)

Путь повышения эффективности	Потенциал экономии энергии	Область наибольшего применения
Замена АД IE1 на АД IE3	3-8%	Любая непрерывная нагрузка
Замена АД IE3 на SynRM IE5	5-15% (на частичной нагрузке до 30%	Насосы, вентиляторы, компрессоры
Внедрение ЧП вместо дросселирования	20-60% (по закону "куба")	Центробежные механизмы
Реализация рекуперации энергии	До 40% в циклических процессах	Подъемники, краны, лифты, центрифуг
Применение SiC-ключей в ЧП	1-3% (системный КПД)	Высокоскоростные приводы, сервосистемы
Системная оптимизация (ПИД, каскады)	10-25%	Комплексные инженерные системы (HVAC, водоснабжение)

Источник: анализ автора



Примеры и анализ энергосберегающих технологий на практике

Снижение потерь на дросселировании (основной эффект):

Реальный расход в системе варьируется в течение суток. При средней требуемой производительности ~80% от номинала, согласно закону подобия (кубическая зависимость), потребляемая мощность насоса составит 33,3 кВт

Здесь учтена работа ведущего насоса с регулированием скорости. При необходимости включается второй насос на номинальной скорости, что также оптимизируется каскадным контроллером. Средняя потребляемая мощность системы после модернизации оценивается в 40 кВт.

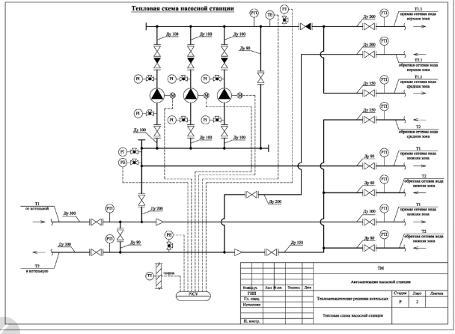

Рисунок 1. Тепловая схема насосной станции

Источник: схема насосной станции города Саранск

Суммарная экономия мощности: 25 кВт.

Годовая экономия электроэнергии: 127 800 кВт*ч/год.

Экономический эффект:

Стоимость электроэнергии: 5 руб./кВт*ч (усредненно).

Годовая экономия: 639 000 руб./год.

Стоимость модернизации (4 двигателя + 4 ЧРП + монтаж): ~2 800 000 руб.

Срок окупаемости: 2 800 000 / 639 000 ≈ 4.4 года. С учетом роста тарифов и возможных субсидий — менее 4 лет.

Дополнительные (неденежные) эффекты:

Снижение гидравлических ударов и шума в системе.

Увеличение межремонтного периода оборудования.

Снижение установленной мощности и, как следствие, платы за присоединение.[5]

Выводы

Проведенное исследование в рамках проекта на тему «Энергосберегающие технологии в электроприводах» убедительно демонстрирует, что в современных условиях повышение энергоэффективности электромеханических систем является не просто техническим усовершенствованием, а стратегической необходимостью, определяющей экономическую устойчивость, технологическую независимость и экологическую ответственность промышленности.

Основные результаты проекта позволяют сформулировать следующие ключевые выводы:

Колоссальный энергосберегающий потенциал электроприводов, потребляющих более 60% мировой электроэнергии, является крупнейшим неиспользованным резервом. Модернизация этой сферы способна обеспечить сокращение общего энергопотребления на 20-30% без ущерба для производительности.

Основной практический принцип - замена грубых методов регулирования (дросселирование, байпасирование) на частотное регулирование скорости. Для насосов, вентиляторов и компрессоров это обеспечивает экономию по кубическому закону, достигающую 50-60%.

Экономическая целесообразность внедрения доказана расчетами. Срок окупаемости комплексных проектов модернизации, как правило, не превышает 3-5 лет, а последующая ежегодная экономия составляет значительную долю в операционных расходах.

Перспективы развития связаны с конвергенцией технологий: интеграцией двигателя и преобразователя, повсеместным внедрением рекуперации, переходом к киберфизическим системам с искусственным интеллектом и интеграцией электроприводов в «умные» энергетические сети (Smart Grid) в качестве активных управляемых элементов.
