ВИДЫ ОТОПИТЕЛЬНЫХ СИСТЕМ И ПРИНЦИП ИХ РАБОТЫ

Твердотопливные котлы пользуются высоким спросом среди устройств для обогрева помещений. Их монтаж оправдан и выгоден в финансовом плане, особенно при отсутствии газопровода или электрической сети. Принцип функционирования такого оборудования прост и показан на рисунке 1.

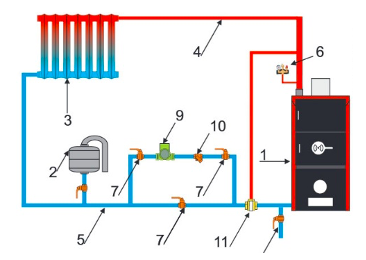

Рисунок 1. Принцип работы твердотопливного котла

1 – котел; 2 – расширительный бак; 3 – радиатор; 4 – подающий трубопровод; 5 – обратный трубопровод; 6 – группа безопасности котла; 7 – кран системы отопления; 8 – кран слива воды; 9 – циркуляционный насос; 10 – фильтр отстойник; 11 – термостатический смесительный клапан

Применение дров в качестве энергоносителя для подобных агрегатов признано нерациональным из-за короткого времени горения, низкого коэффициента полезного действия, необходимости регулярной загрузки новой порции сырья и очистки от золы. Чтобы устранить эти недостатки, были созданы современные устройства на твердом топливе, такие как пиролизные модели и котлы верхнего горения. Их ключевые плюсы включают минимальное образование отходов при высокой степени сгорания топлива, продолжительную работу без вмешательства оператора, экологическую безопасность и высокую надежность [1].

Широкое распространение получила система отопления, функционирующая на базе газовых устройств. Ярким примером такого оборудования выступает газовый конвектор. По своей сути, это отопительный прибор, осуществляющий нагрев воздуха за счет тепловой энергии, выделяемой при горении газа. Ключевая особенность газового конвектора заключается в отсутствии промежуточного теплоносителя: нагретые воздушные потоки поступают в помещение напрямую. Принцип функционирования данного устройства приведен на рисунке 2. Функционирование газового конвектора сводится к следующему: в камере сгорания горелка потребляет природный газ, выделяя тепловую энергию и нагревается теплообменник.

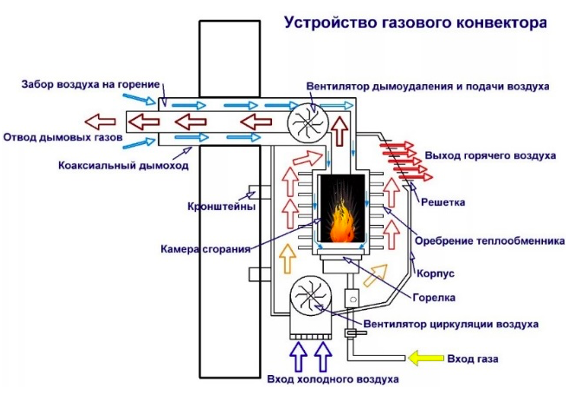

Рисунок 2. Принцип работы газового конвектора

После этого холодный воздушный поток проникает внутрь устройства, проходит через нагретый теплообменник, тем самым повышая свою температуру, и направляется в помещение. Одновременно с этим отработанный газ выводится наружу через специально предназначенный дымоход. Следует отметить, что это не единственный вариант использования газа для нужд отопления. На рынке представлено широкое разнообразие газовых установок, среди которых значительная часть пользователей отдает предпочтение газовым баллонам или газгольдерам. Подобные решения наиболее актуальны в местностях, не охваченных центральной газовой сетью, а также для владельцев жилья, у которых нет технической возможности подвести магистральный газ к зданию [2].

Система отопления и подготовки горячей воды, использующая геотермальную энергию, функционирует благодаря тепловому насосу, который извлекает тепло из грунта или подземных вод [4]. Принцип действия устройства базируется на эффекте тепловой инерции: на глубине, превышающей уровень сезонного промерзания почвы, температура грунта круглый год остается стабильно положительной и практически не колеблется (рисунок 3).

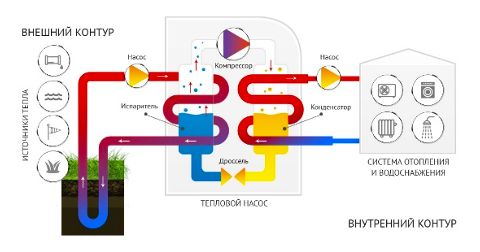

Рисунок 3. Принцип работы геотермального теплового насоса

Система извлекает тепло из земных слоев, преобразует его и направляет на подогрев рабочего тела. Геотермальные насосы различных модификаций отличаются высокой эффективностью и применяются как в частном жилищном строительстве, так и в промышленных масштабах. Ключевым фактором при подборе оборудования является анализ конкретных условий его будущей эксплуатации.

В жилом секторе активно применяется солнечная энергетика для обеспечения потребностей в тепловой энергии и горячей воде. Это достигается посредством солнечных коллекторов и фотоэлектрических модулей. Ключевая задача солнечных панелей заключается в генерации электрической энергии, тогда как коллекторы служат для аккумулирования тепла из солнечного излучения. Ввиду различия функционального назначения эти технологии не являются взаимозаменяемыми, а скорее образуют синергетическую пару, эффективно дополняя друг друга. Принцип работ солнечного коллектора представлен на рисунке 4.

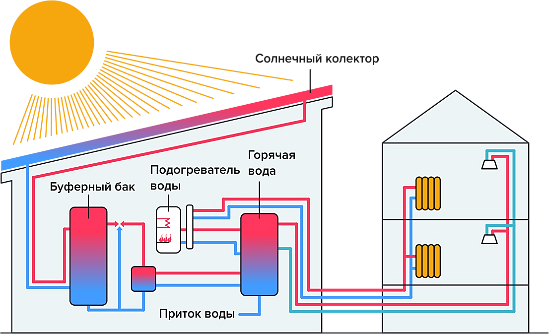

Рисунок 4. Принцип работы солнечного коллектора для отопления и горячего водоснабжения частного дома

Ключевая особенность функционирования солнечных коллекторов в автономных системах отопления и горячего водоснабжения заключается в обязательном применении накопительного резервуара для хранения тепловой энергии. Это обусловлено тем, что выработка тепла установкой не совпадает по времени с ее потреблением. Следовательно, полученная энергия первоначально запасается в специализированной емкости, а затем используется выборочно по мере необходимости [5].

В заключении можно отметить, что на рынке представлено широкое многообразие типов систем, предназначенных для обогрева помещений и обеспечения горячей водой. Подбор конкретного варианта осуществляется с учетом множества различных факторов.
