СОВЕРШЕНСТВОВАНИЕ ТЕХНОЛОГИИ РЕМОНТА СТЕНКИ РЕЗЕРВУАРА РВС-5000

Вертикальные стальные резервуары (РВС) объёмом 5000 м³ являются ключевыми технологическими аппаратами в составе цехов подготовки и перекачки нефти (ЦППН) таких предприятий, как ООО «ЛУКОЙЛ-Западная Сибирь». Они выполняют функции приёма сырой нефти от кустовых установок, буферизации, предварительной подготовки, формирования товарных партий и обеспечения непрерывности работы насосных агрегатов. Нижний (первый) пояс стенки резервуара наряду с зоной примыкания днища является наиболее ответственным и уязвимым элементом конструкции. Именно здесь действует максимальное гидростатическое давление продукта, происходит контакт с агрессивной подтоварной водой, скапливаются механические примеси, а также возникают знакопеременные нагрузки при циклах заполнения и опорожнения. Как показывает статистика, коррозия является причиной примерно 30% всех дефектов резервуаров, причём наиболее интенсивно она развивается именно в нижних поясах. Своевременный капитальный ремонт с заменой дефектных участков стенки критически важен для промышленной и экологической безопасности. Однако типовые технологии ремонта, основанные на полуавтоматической сварке в среде защитных газов (CO₂) или ручной дуговой сварке покрытыми электродами, имеют серьёзный недостаток: высокое тепловложение приводит к возникновению значительных остаточных сварочных напряжений и деформаций. В тонкостенных конструкциях это проявляется в виде местных выпучин — так называемых «хлопунов», которые при циклических нагрузках могут прогрессировать вплоть до разрыва металла. Тем самым ремонт, призванный восстановить ресурс, сам становится источником новой проблемы. В данной статье на примере ремонта коррозионно-поражённого участка нижнего пояса резервуара РВС-5000 предлагается усовершенствованная технология, сочетающая три ключевых инновационных элемента: оптимизированный раскрой ремонтной заготовки с учётом направления проката; применение лазерной сварки вместо полуавтоматической дуговой; строго определённую последовательность сварки с контролем погонной энергии. Цель работы — разработать и количественно обосновать технологию ремонта, обеспечивающую снижение сварочных деформаций, уменьшение трудоёмкости и повышение долговечности отремонтированного узла.

Резервуар РВС-5000 имеет внутренний диаметр 20,920 м, высоту стенки 14,9 м. Нижний пояс выполнен из стали 09Г2С толщиной 9 мм. Продукт — товарная нефть плотностью 798 кг/м³. По результатам предремонтной диагностики (визуальный измерительный контроль и ультразвуковая толщинометрия) обнаружено язвенное поражение большой площади верхней части первого и нижней части второго пояса стенки. Размер поражённого участка составил 1100 мм по вертикали и 4700 мм по горизонтали. Минимальная остаточная толщина металла в зоне язв достигла значений ниже допустимых по прочностному расчёту [1, с. 12]. В связи с этим принято решение о вырезке дефектного участка и вварке ремонтной вставки.

Базовая технология, регламентируемая отраслевыми инструкциями, включает следующие этапы: разметка зоны вырезки с отступом не менее 100 мм от границ дефекта; монтаж рамы жёсткости вокруг вырезаемой зоны; вырезка дефектной карты (кислородная или плазменная резка); разделка кромок под углом 45…48° (V-образная разделка); установка ремонтной вставки с зазорами и прихватками; полуавтоматическая сварка в CO₂ многопроходная (корневой шов и заполнение разделки); зачистка и контроль. Для рассматриваемой вставки с размерами 1400×5000 мм (толщина 9 мм, периметр сварных стыков 12,54 м) были выполнены расчёты режимов полуавтоматической сварки согласно общепринятым методикам [4, с. 158]. Диаметр сварочной проволоки d_пр принят 1,2 мм. Для корневого шва при толщине металла в корне 2 мм задана плотность тока а=120 А/мм², для заполнения 190 А/мм². Сила сварочного тока составила:

 (1)

Напряжение дуги:

 (2)

В результате расчетов приняты параметры сварочного тока для первого (корневого) слоя 135 А, для заполнения – 214 А, и напряжения на дуге при первом проходе 26 В, при втором – 28 В. Скорость сварки исходя из условия формирования шва (произведение тока на скорость в пределах 2000–5000):

 (3)

Скорость при сварке корневого слоя составила 22 м/ч, заполнения – 19 м/ч.

Погонная энергия при эффективном КПД η=0,80 равна:

 (4)

В результате погонная энергия при сварке корневого слоя 4625 Дж/см², при сварке заполнения – 9277 Дж/см². Суммарная энергия равна 13902 Дж/см. Общее время сварки одного стыка (периметр 12,54 м) при двух скоростях равно 74 минутам.

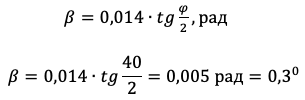

Угловая деформация (деформация от усадки) для V-образной разделки с углом раскрытия кромок 40°:

 (5)

На расстоянии 1 м от шва это даёт смещение около 5 мм. С учётом продольных деформаций и стеснённости конструкции общее коробление может превышать допустимые 10–15 мм на длине 2–3 м, что создаёт риск образования хлопунов.

Анализ показывает, что базовая технология обладает следующими системными недостатками: разделка кромок увеличивает объём наплавленного металла и, следовательно, усадку; высокая погонная энергия приводит к широкой зоне термического влияния и росту остаточных напряжений; требуется тщательная зачистка между проходами и после сварки; при раскрое ремонтной заготовки не всегда учитывается направление проката, что усиливает анизотропию деформаций. Для устранения этих недостатков предложены следующие усовершенствования: изменение схемы раскроя — длинная сторона ремонтной вставки (5000 мм) ориентируется вдоль направления проката листа; замена полуавтоматической сварки на лазерную — отказ от разделки кромок, двусторонний проход с перекрытием в середине толщины; применение волоконного лазера с высокой плотностью мощности, что позволяет варить за один проход с каждой стороны с минимальным использованием присадочного материала.

Для стали 09Г2С толщиной 9 мм выбрана двусторонняя лазерная сварка без разделки кромок. Расчет производится по следующей методике [6, с. 420]. Требуемая глубина проплавления за один проход с перекрытием 1,5 мм:

 (6)

где

t – толщина металла, мм;

D - запас на перекрытие швов, принимаем 1,5 мм.

Каждый проход должен обеспечить проплавление не менее 5 мм. Для волоконных лазеров при сварке низкоуглеродистых и низколегированных сталей в режиме глубокого (keyhole welding) для нахождения скорости сварки используется эмпирическая зависимость:

 (7)

где

h – глубина проплавления, мм,

P – мощность лазераф, кВт,

V – скорость сварки, м/мин,

– коэффициент, полученный экспериментально для волоконных лазеров при расфокусировке 2–3 мм.

После расчетов получаем скорость сварки равную 52,2 м/ч.

Это значение значительно выше порога глубокого проплавления для стали (0,1 кВт/см²), поэтому режим устойчив. Погонная энергия для одного прохода (эффективность поглощения η=0,7):

Погонная энергия – ключевой параметр, определяющий размер зоны термического влияния и уровень остаточных деформаций. Находится по формуле

 (8)

где η=0.7 – эффективность поглощения излучения волоконного лазера сталью 09Г2С (с учетом расфокусировки):

Суммарное тепловложение за два прохода:

Погонная энергия E=1255 Дж/см обеспечивает стабильное проплавление с перекрытием.

При сравнении лазерной сварки с полуавтоматической наблюдается погонной энергии снижение более чем в 5,5 раза. Общее время сварки для двух проходов при длине шва 12,54 составляет 29 минут. Таким образом, время сварки сокращается в 2,55 раза. Трудоёмкость снижается также за счёт отсутствия операций разделки кромок, межпроходной зачистки и удаления брызг. Угловая деформация при лазерной сварке без разделки кромок и с двусторонним симметричным проплавлением минимальна, поскольку отсутствует несимметричное охлаждение и дополнительный наплавленный металл с одной стороны. Это принципиально важно для предотвращения образования хлопунов на стенке резервуара.

В базовой технологии раскрой часто выполняют без учёта направления проката. Между тем механические свойства листового проката вдоль и поперек различаются: предел текучести и относительное удлинение могут отличаться на 10–15%. При нагреве сваркой анизотропия вызывает несимметричное расширение и дополнительное коробление [5, с. 98]. Предлагается следующее правило: длинная сторона ремонтной заготовки (5000 мм) обязательно ориентируется вдоль проката. Для стали 09Г2С это минимизирует разность термических деформаций по длине шва. Кроме того, расположение стыков должно исключать образование «крестов» (пересечения трёх и более швов). Все соединения проектируются как Т-образные, а при необходимости многослойной замены — со смещением швов соседних поясов не менее чем на 300 мм. В нашем случае ремонтная вставка имеет размер 9×1400×5000 мм. Поскольку высота вставки (1400 мм) меньше высоты пояса (1490 мм) и захватывает также часть второго пояса, сварные швы расположены вертикально и горизонтально. Оптимизированная схема раскроя позволяет снизить дополнительные изгибающие моменты от усадки.

На основе выполненных расчётов разработана технологическая карта ремонта нижнего пояса стенки РВС-5000, включающая следующие этапы. Подготовительный: разметка дефектной зоны с отступом 100–150 мм, монтаж временных креплений. Вырезка дефектной карты. Изготовление ремонтной вставки: раскрой листа 09Г2С 9×1500×6000 мм на заготовку 9×1400×5000 мм с ориентацией длинной стороны вдоль проката. Установка вставки с зазор 0–1 мм (без разделки), выравнивание внутренней поверхности. Лазерная сварка: первый проход с внутренней стороны резервуара (при наличии доступа) или снаружи; второй проход с противоположной стороны с перекрытием в середине толщины; контроль глубины проплавления по образцам-свидетелям. Контроль: визуальный осмотр, ультразвуковой контроль 100% стыков через 24 часа, измерение геометрии стенки (отсутствие хлопунов). Удаление технологической оснастки, зачистка мест приварки упоров.

Предложенная технология имеет следующие инновационные аспекты. Замена дуговой сварки на лазерную при ремонте вертикальных стальных резервуаров в условиях нефтегазового предприятия не является широко распространённой практикой из-за высокой стоимости оборудования. Однако для критических узлов, таких как нижний пояс, где сварочные деформации напрямую влияют на безопасность, применение лазерных технологий экономически оправдано за счёт сокращения повторных ремонтов и простоев. Отказ от разделки кромок снижает трудоёмкость подготовительных работ. Совмещение операций: лазерный комплекс может использоваться для резки, зачистки поверхности от продуктов коррозии (лазерная абляция) и сварки без переналадки. Количественное обоснование снижения деформаций: уменьшение погонной энергии с 13902 до 2510 Дж/см прямо коррелирует с уменьшением ширины зоны термического влияния и уровня остаточных напряжений. Как следствие, вероятность образования хлопунов снижается на порядок. Сравнение с аналогами (например, с ремонтом с применением односторонней сварки на флюсовой подушке) показывает, что предлагаемое решение выигрывает по теплофизическому воздействию и точности.

В результате выполненной работы получены следующие основные результаты. Выявлены системные недостатки базовой технологии ремонта нижнего пояса стенки резервуара РВС-5000 с использованием полуавтоматической сварки в CO₂: высокое тепловложение (около 14 кДж/см), большая угловая деформация (до 0,3° на метр шва), значительная трудоёмкость (74 мин на 12,5 м шва), необходимость разделки кромок. Предложена и обоснована усовершенствованная технология, включающая оптимизированный раскрой ремонтной заготовки (ориентация длинной стороны вдоль направления проката) и применение лазерной сварки без разделки кромок. Показано, что лазерная сварка позволяет снизить суммарное тепловложение более чем в 5 раз, сократить время сварки в 2,5 раза, практически исключить угловые деформации и полностью отказаться от разделки кромок. Дальнейшие исследования могут быть направлены на адаптацию предложенной технологии для ремонта днища резервуара, а также на экономическую оценку эффективности с учётом стоимости лазерного оборудования и сокращения простоев.
