БИОМИМЕТИЧЕСКИЙ ПОДХОД В ИЗУЧЕНИИ МЕХАНИЧЕСКИХ ЯВЛЕНИЙ НА ПРИМЕРЕ КОНСТРУИРОВАНИЯ ПИНЦЕТА

Современная образовательная практика в области физики ориентирована на формирование не только теоретических знаний, но и способности применять их в решении практических и инженерных задач. В этой связи особую актуальность приобретает использование биомиметического подхода, основанного на анализе природных систем и переносе их функциональных принципов в технические устройства. Биомиметика позволяет рассматривать живую природу как совокупность оптимизированных решений, в которых реализуются фундаментальные физические закономерности.

Одной из характерных задач, широко представленных как в природе, так и в технике, является задача захвата и удержания объектов. В живой природе механизмы захвата сформировались в процессе эволюции и обеспечивают высокую эффективность при минимальных энергетических затратах.

С точки зрения биофизики такие системы можно рассматривать как сложные механические структуры, включающие упругие элементы, системы преобразования энергии и механизмы оптимального распределения нагрузок. Ключевыми характеристиками подобных систем являются сила захвата, скорость реакции, площадь контакта, коэффициент трения и способность адаптации к форме объекта. Все эти параметры имеют прямые физические аналоги и могут быть количественно описаны с использованием законов механики, что делает возможным перенос принципов работы биологических систем в инженерные конструкции.

В живых организмах задача захвата решается с использованием различных механизмов, включающих жёсткие и упругие элементы. Анализ подобных систем показывает, что повышение эффективности достигается не только за счёт увеличения силы сжатия, но и за счёт оптимизации площади контакта и изменения структуры поверхности. Увеличение числа микроконтактов приводит к росту суммарной силы взаимодействия, при этом локальные напряжения остаются ограниченными. Это особенно важно при работе с объектами, чувствительными к механическим повреждениям.

Перенос указанных принципов в образовательную практику может быть реализован через создание биомиметической модели пинцета для извлечения мелких предметов, предназначенной для демонстрации и исследования механических закономерностей.

В основу создания механизма разрабатываемого пинцета положен механизм захвата у австралийского пурпурного червя (Eunice aphroditois), являющегося хищным морским организмом. Его стратегия питания основана на мгновенном захвате добычи с последующим втягиванием её в укрытие. Челюстной аппарат червя включает выдвижной глоточный отдел, снабжённый жесткими хитиновыми челюстями, а также развитую мышечную систему, обеспечивающую быстрое и координированное движение. Процесс захвата характеризуется резким выдвижением захватного механизма, быстрым смыканием челюстей, надёжным удержанием добычи и последующим её втягиванием. Данный процесс сочетает в себе высокую скорость, значительную силу и точечное приложение нагрузки, что делает его эффективным даже при взаимодействии с подвижными объектами.

Конструкция устройства основана на использовании двух упругих элементов, соединённых в одной точке и работающих по принципу изгибающегося рычага (Рис. 1). При приложении внешней силы происходит деформация элементов, в результате чего возникает упругая сила, направленная на сближение рабочих поверхностей.

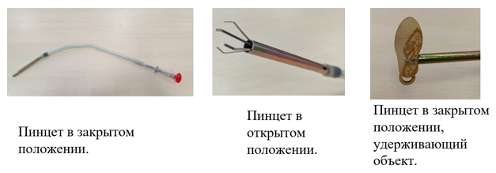

Рисунок 1. Внешний вид устройства в открытом и закрытом положении

Выбор материала для изготовления пинцета является ключевым этапом проектирования. Необходимо учитывать модуль упругости, предел прочности и способность материала к многократным деформациям. Полимерные материалы, такие как акрил или полистирол, обладают достаточной упругостью и технологичностью, что делает их удобными для использования в учебных условиях. Толщина элементов в диапазоне 1–3 мм обеспечивает компромисс между жёсткостью конструкции и возможностью её деформации.

Геометрические параметры пинцета оказывают существенное влияние на его механические характеристики. Длина плеч определяет соотношение между приложенной силой и усилием на рабочих поверхностях. С увеличением длины плеча возрастает точность управления, однако уменьшается сила захвата. Расстояние от точки соединения до зоны контакта влияет на величину момента силы, что необходимо учитывать при проектировании устройства под конкретные задачи.

Особое внимание следует уделить рабочим поверхностям пинцета. Именно в зоне контакта реализуются процессы трения и распределения давления. Использование различных материалов и структур позволяет варьировать коэффициент трения и исследовать его влияние на удерживающую способность. Например, гладкие поверхности характеризуются относительно низким коэффициентом трения, в то время как применение эластичных или шероховатых покрытий приводит к его увеличению. При этом важно учитывать, что увеличение коэффициента трения может сопровождаться изменением характера распределения давления.

Функционирование пинцета может быть описано с использованием базовых законов механики. При деформации упругих элементов возникает сила, пропорциональная величине деформации, что соответствует закону Гука. Эта сила передаётся на объект, создавая нормальную реакцию. Максимальная сила трения определяется произведением коэффициента трения на нормальную силу, что позволяет оценить условия удержания объекта. Дополнительно необходимо учитывать распределение давления, которое влияет на локальные напряжения и устойчивость контакта.

Экспериментальная работа с моделью позволяет получить количественные зависимости между параметрами конструкции и её функциональными характеристиками. В частности, может быть исследована зависимость максимальной удерживаемой массы от величины деформации упругих элементов. Для этого проводится серия измерений при различных значениях приложенной силы. Также возможно исследование влияния материала контактных поверхностей на коэффициент трения путём сравнения результатов при использовании различных накладок.

Дополнительным направлением является анализ влияния площади контакта на удерживающую способность. Увеличение площади приводит к перераспределению давления и снижению локальных напряжений, что может повысить устойчивость удержания. Однако при этом возможно снижение давления на единицу площади, что требует комплексного анализа.

Интеграция биомиметического пинцета с робототехническими системами открывает дополнительные возможности для исследования. Использование управляемых приводов позволяет точно задавать величину деформации и воспроизводить экспериментальные условия с высокой точностью. Это создаёт предпосылки для проведения более сложных исследований, включающих построение графических зависимостей и анализ полученных данных.

Таким образом, биомиметический пинцет представляет собой универсальную модель, в которой реализуются ключевые механические принципы. Его использование в образовательной практике позволяет обеспечить переход от теоретического изучения законов физики к их практическому применению. При этом учащиеся получают возможность не только наблюдать физические явления, но и анализировать их, изменяя параметры конструкции и фиксируя результаты экспериментов. Это способствует формированию целостного представления о взаимосвязи физических законов и инженерных решений, а также развитию навыков исследовательской деятельности.
