Архитектура Системы Управления Парковочным Пространством И Контроля Доступа Транспортных Средств На Основе Видеонаблюдения

В условиях увеличения количества транспортных средств и ограниченности парковочного пространства на территории жилых комплексов возрастает необходимость внедрения интеллектуальных систем управления парковкой. Традиционные подходы, основанные на ручном контроле или использовании простых средств ограничения доступа, не позволяют обеспечить эффективное распределение парковочных мест и контроль въезда транспортных средств. Это приводит к снижению удобства для пользователей и увеличению нагрузки на инфраструктуру [1].

Современные технологии позволяют реализовать автоматизированные системы управления парковочным пространством, основанные на использовании видеонаблюдения и программной обработки данных. Такие системы обеспечивают не только фиксацию событий, но и интеллектуальный анализ видеопотока, что позволяет в режиме, близком к реальному времени, определять состояние парковочных мест и управлять доступом транспортных средств.

В основе архитектуры системы лежит комплекс аппаратных и программных компонентов, объединённых в единую информационную среду. Ключевую роль играет подсистема видеонаблюдения, которая обеспечивает сбор первичных данных. В качестве источников информации используются IP-камеры, устанавливаемые на парковочной территории и в зонах въезда и выезда. Камеры формируют видеопоток, который передается по сети на сервер или видеорегистратор для дальнейшей обработки [2].

Передача данных осуществляется с использованием стандартных сетевых протоколов, таких как RTSP, что обеспечивает возможность потоковой передачи видео в режиме реального времени. Для обеспечения совместимости оборудования применяется стандарт ONVIF, позволяющий интегрировать устройства различных производителей в единую систему [3].

Полученные видеоданные поступают в модуль обработки, где осуществляется их анализ. На данном этапе используются методы компьютерного зрения, позволяющие обнаруживать транспортные средства, определять их положение и отслеживать перемещение. Одной из ключевых задач является определение занятости парковочных мест. Для этого применяются различные подходы, включая анализ отдельных зон изображения и детекцию объектов на общей сцене.

Кроме определения занятости парковочных мест, система выполняет распознавание номерных знаков транспортных средств. Это позволяет реализовать автоматический контроль доступа. Алгоритмы распознавания включают несколько этапов: обнаружение номерного знака, его выделение, распознавание символов и проверку корректности результата. Полученные данные используются для принятия решения о допуске транспортного средства на территорию парковки.

В архитектуре системы можно выделить следующие основные элементы:

– видеокамеры, обеспечивающие сбор данных;

– сетевую инфраструктуру передачи данных;

– сервер обработки информации или видеорегистратор;

– базу данных для хранения информации;

– программный модуль анализа видеопотока;

– пользовательское приложение.

Взаимодействие данных компонентов формирует полный цикл функционирования системы, включающий сбор данных, их обработку, принятие решений и отображение информации пользователю (рисунок 1).

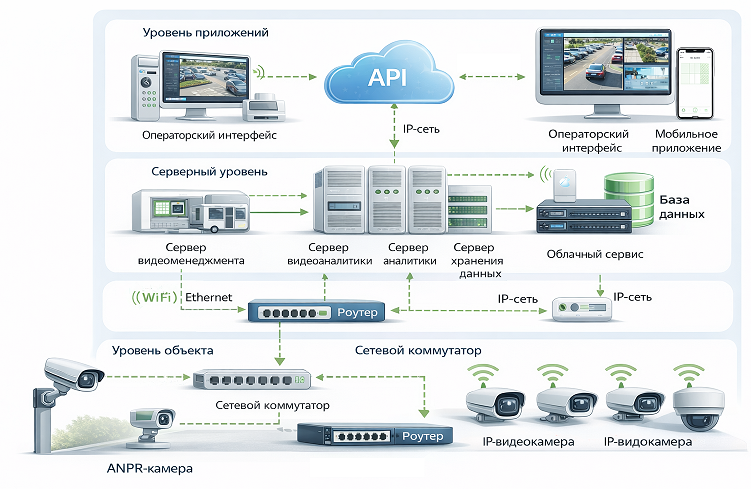

Рисунок 1 — Архитектура системы видеонаблюдения для мониторинга парковки

Функционирование системы можно представить как последовательность этапов. На первом этапе осуществляется сбор видеоданных с камер. Далее выполняется их обработка, в ходе которой определяется наличие транспортных средств и их характеристики. Затем система принимает решение о состоянии парковочного места или возможности доступа транспортного средства. Результаты обработки сохраняются в базе данных и отображаются в пользовательском интерфейсе.

Важным компонентом системы является механизм хранения и обработки событий, формируемых в процессе функционирования. Помимо видеоданных, система сохраняет структурированную информацию о каждом событии, включая время фиксации, идентификатор парковочного места, статус занятости и, при необходимости, распознанный государственный номер транспортного средства. Такая организация данных позволяет не только отображать актуальное состояние парковки, но и выполнять последующий анализ, формировать отчеты, а также обеспечивать доказательную базу при возникновении спорных ситуаций [5].

Особенностью систем для жилых домов является необходимость обеспечения надежности и непрерывности работы. Это достигается за счет использования резервных источников питания, оптимизации сетевой инфраструктуры и распределения нагрузки между компонентами системы. Также важным аспектом является обеспечение информационной безопасности, поскольку система работает с персональными данными пользователей и информацией о транспортных средствах.

С точки зрения масштабируемости архитектура системы должна предусматривать возможность расширения. Это позволяет адаптировать систему под увеличение количества парковочных мест или подключение дополнительных устройств. Модульный подход к построению системы обеспечивает гибкость и упрощает процесс модернизации.

Для обеспечения взаимодействия между компонентами системы используется программный интерфейс, реализованный на основе сетевых протоколов обмена данными. Серверная часть предоставляет API, через которое осуществляется передача информации между модулем видеoаналитики, базой данных и пользовательским приложением. Это позволяет реализовать централизованную обработку данных и обеспечить согласованность состояния системы. Использование API также упрощает интеграцию с внешними сервисами, такими как системы контроля доступа, платежные системы или городские информационные платформы [4].

Пользовательский уровень системы представлен мобильным приложением или веб-интерфейсом. Через него пользователи могут получать информацию о состоянии парковочных мест, отслеживать занятость и взаимодействовать с системой. Для оператора предусмотрен отдельный интерфейс, позволяющий контролировать работу системы и управлять её параметрами.

В рамках анализа система управления парковочным пространством рассматривается как совокупность средств контроля и принятие решений о допуске транспортных средств на территорию парковки. При этом ключевыми функциями выступают идентификация транспортных средств, определение занятости парковочных мест и принятие решений о допуске на территорию. Такой подход позволяет перейти от простого наблюдения к активному управлению парковочным пространством и формированию интеллектуальной системы контроля доступа.

Для обеспечения эффективного функционирования системы необходимо рассмотреть структуру и особенности взаимодействия её основных компонентов. Анализ включает исследование видеонаблюдения как источника данных, серверной инфраструктуры как среды обработки информации и программных модулей, обеспечивающих интерпретацию данных и взаимодействие с пользователями. Такой подход позволяет определить требования к согласованной работе элементов системы и сформировать основу для её дальнейшего проектирования.

Особое внимание уделяется процессам формирования и передачи видеоданных с учётом требований к пропускной способности сети, устойчивости соединения и задержек при передаче информации. Цифровые камеры формируют поток информации, который передаётся по сети с использованием специализированных протоколов, обеспечивающих передачу данных в режиме реального времени. При этом важным аспектом является обеспечение устойчивости передачи, минимизация задержек и возможность интеграции оборудования различных производителей в единую систему [7].

Ключевым этапом функционирования системы является обработка видеопотока с применением методов компьютерного зрения. В рамках данного процесса осуществляется обнаружение транспортных средств, определение их положения и анализ занятости парковочных мест. Дополнительно используются алгоритмы распознавания государственных регистрационных номеров, позволяющие реализовать механизмы автоматического контроля доступа и повысить уровень безопасности системы [6].

Реализация системы требует интеграции аппаратных и программных компонентов в единую информационную среду. Взаимодействие между модулями видеонаблюдения, обработки данных, базой данных и пользовательскими приложениями осуществляется посредством программных интерфейсов и сетевых протоколов. Применение современных языков программирования и специализированных библиотек позволяет реализовать обработку потоковых данных, хранение информации и взаимодействие с внешними сервисами.

С практической точки зрения важным аспектом является удобство эксплуатации системы для конечных пользователей. Интерфейс приложения должен обеспечивать наглядное отображение парковочных мест, их статуса и дополнительных параметров, таких как длительность занятости или история использования. Реализация интуитивно понятного интерфейса снижает порог входа для пользователей и повышает эффективность взаимодействия с системой. Кроме того, возможность удаленного доступа через мобильное приложение делает систему более гибкой и адаптированной к современным условиям эксплуатации.

К основным преимуществам использования видеонаблюдения в парковочных системах относятся:

– возможность контроля большой территории с минимальным количеством устройств;

– повышение уровня безопасности;

– автоматизация процессов контроля доступа;

– снижение времени поиска свободного места.

Несмотря на преимущества, при проектировании системы необходимо учитывать влияние внешних факторов, таких как освещенность, погодные условия и особенности размещения камер. Эти факторы могут оказывать влияние на качество видеоданных и точность их обработки.

Таким образом, архитектура системы управления парковочным пространством на основе видеонаблюдения представляет собой комплексное программно-аппаратное решение, обеспечивающее автоматизацию процессов контроля, мониторинга и управления доступом транспортных средств. Использование современных технологий обработки видеоданных позволяет значительно повысить эффективность эксплуатации парковочных зон.
