ТОПОГРАФИЧЕСКАЯ СЪЕМКА ГОРОДСКОГО ПАРКА

Для выполнения поставленной задачи был выполнен комплекс инженерно-геодезических изысканий. Система координат – МСК-02. Система высот – Балтийская 1977 г.

Объемы и виды работ приведены в таблице 1.

Таблица 1.

Виды и объёмы работ

№ п/п	Виды работ	Единица измерения	Объемы работ, га
			Дог.	Факт
1	Определение GPS координат опорной плановой сети	шт.	-	4
2	Создание инженерно-топографического плана М1:500 с высотой сечения рельефа через 0,5 м	га	-	10,0

Местоположение объекта. Участок выполнения топографической съемки находится в г. Салават в центральной части. В Административном расположении участок находится ограниченный улицами как: Пархоменко, Революционная, Октябрьская и Ключевая.

Рельеф и геоморфология. Город находится в зоне Предуральского краевого прогиба.

Климатические условия. Климат умеренно континентальный, достаточно влажный, лето тёплое, зима умеренно холодная и продолжительная.

Топографо-геодезическая изученность. На изыскиваемую территорию имеются общегеографические карты масштаба М1:100000.

Исходная планово-высотная сеть в районе работ представлена пунктами государственной геодезической сети (ГГС). В результате проведения рекогносцировочных работ были обнаружены следующие пункты: «Аллагуват», «Ерыклытау», «Давлеткулово», «Арка-Елань».

Подготовительные и рекогносцирующие работы. На стадии подготовительных работ с представителями заказчика согласованы границы изысканий.

На начальном этапе инженерно-геодезических изысканий проведено рекогносцировочное обследование участка работ, в результате которого участок изысканий визуально обследован, также были обследованы исходные геодезические пункты.

Перед началом работ полевой группой непосредственно на объекте пройдены все виды инструктажа согласно установленным нормам и правилам техники безопасности и охраны труда.

Плевые работы. Топографическая съемка. Перед началом работ провелась локализация приемника (калибровка). Для этого производились спутниковые наблюдения в режиме RTK на пунктах ГГС с известными координатами и высотами в искомой системе.

В результате калибровки, с использованием метода наименьших квадратов, вычисляется набор параметров, позволяющий выполнить переход от системы WGS 84 к искомой системе координат известных пунктов. При необходимости пункты имеющие большие ошибки мы можем исключить из обработки.

Далее задаем модель геоида - требуется для перехода от геодезических высот, получаемых в результате спутниковых наблюдений к высотам относительно уровня моря.

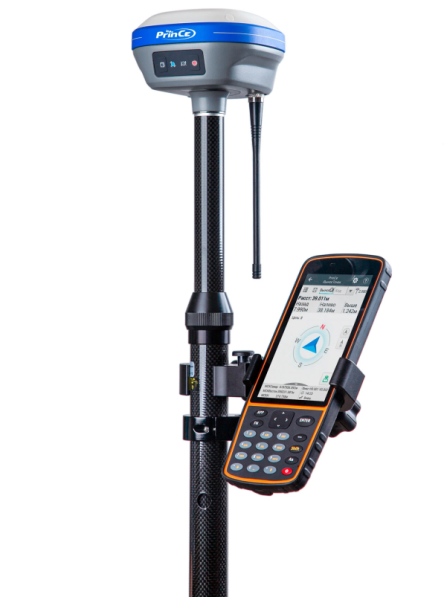

Планово-высотная привязка была осуществлена с 4 пунктов ГГС и Базовая референс - станция постоянного действия. Для определения планового и высотного положения закрепленных точек произведены измерения с применением 2-х комплектов спутникового геодезического приемника PrinCe i30. Метод измерений – быстрая статика, обработка измерений взаимного положения приёмников и базовой станции в режиме реального времени. Спутниковый геодезический приемник PrinCe i30 представлен на рисунке 1.

Рисунок 1. Спутниковый геодезический приемник

Начальный этап включал настройку GPRS подключения на контролере.

Следующая операция предусматривала настройку параметров связи базовой станции и GNSS приемника. Запустив RTK-съемку на подвижном приемнике PrinCe i30 (ровер), был определен статус приема поправок и начало процесса инициализации съемки [3].

После завершения инициализации на дисплей выводится текущая точность, которая соответствовала инструкциям после чего приступались работы по выполнению топографической съемке характерных точек местности.

Основным преимуществом режима РТК является скорость, и точность обработки сигнала в реальном времени, с точностью порядка 1 см в плане и 2 см по высоте.

Выбранный метод позволяет производить топографическую съемку в отсутствие необходимости прямой видимости между пунктами измерений, возможность работы в любых метеорологических условиях с требуемой точностью.

Режим RTK-съемки позволяет работать в любых системах координат, включая местные системы координат.

Результаты измерений записываются в контроллер, имеется возможность непосредственно в полевых условиях просматривать результаты съемки и определять пропущенные участки. В камеральных условиях при передаче рабочего файла в компьютер можно сразу увидеть результаты работы без дополнительной обработки.

Сети базовых станций (БС) ГНСС это сети специального назначения, созданные в целях повышения точности и удобства выполнения геодезических работ.

Система предоставляет дифференциальные поправки для определения координат в режиме реального времени (RTK и DGPS), а также исходные данные - RINEX файлы для постобработки. Они по умолчанию регистрируют «сырые» GNSS-данные и всегда могут быть использованы при постобработке собственных статических измерений пользователей спутниковой геодезической аппаратуры.

При выполнении съемки велся абрис, в котором фиксировались элементы снимаемой ситуации, также заносились результаты обмеров, привязки закрепленных точек, и прочие линейные измерения.

Точность инженерно-топографических планов оценена по величинам средних расхождений положений предметов и контуров, точек подземных сооружений, а также в высотах точек, рассчитанных по горизонталям, с данными контрольных полевых измерений. Предельные расхождения не превышают удвоенных значений средних погрешностей. Средняя погрешность в плановом положении на инженерно-топографических планах изображений предметов и контуров местности с четкими очертаниями относительно ближайших пунктов (точек) геодезической основы не превышала 1.0 мм в масштабе плана.

Исходными материалами для составления планов подземных коммуникаций служили архивные материалы учетно-справочного характера и данные эксплуатирующих организаций.

Работы по съемке существующих подземных коммуникаций производились после рекогносцировки.

При рекогносцировке были собраны и изучены все материалы по подземным сетям и сооружениям.

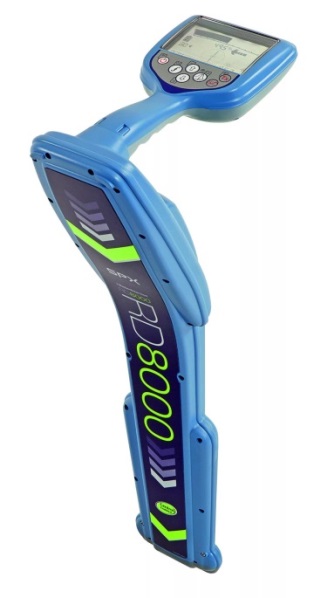

Поиск подземных коммуникаций на местности выполнялся по существующим указателям, а также с помощью трассопоискового оборудования «RD 8000» (рисунок 2).

Рисунок 2. Трассопоисковое оборудование «RD 8000»

Определялось месторасположение и отметки надземных и подземных инженерных сетей. Данные выписаны на топографическом плане. Все подземные сети нанесены на планы своими условными обозначениями с указанием назначения, глубины заложения и владельцев.

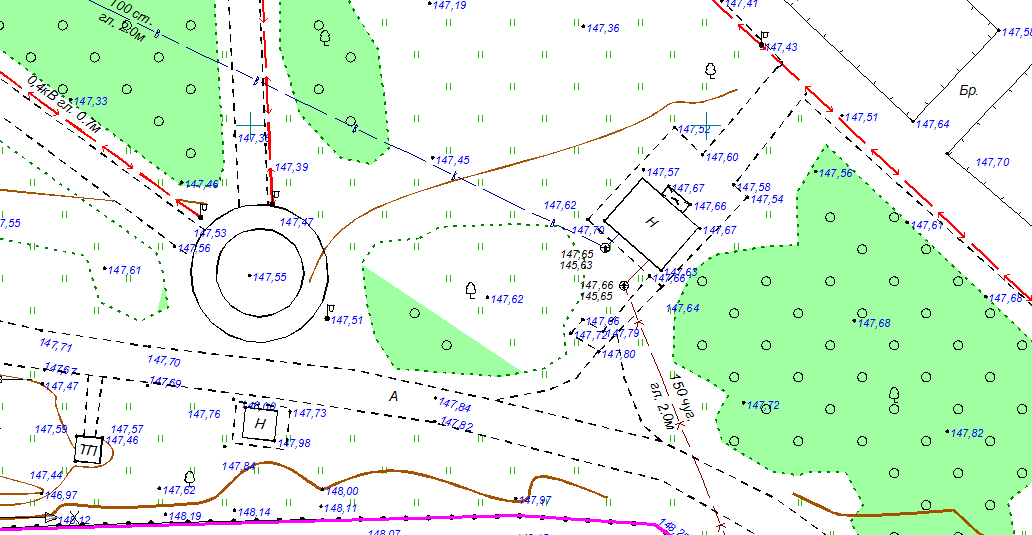

Камеральная обработка измерений. По результатам полевых работ были выполнены камеральные работы, которые включали в себя: составление топографического плана в масштабе 1:500 с сечением рельефа 0,5, в цифровом виде в форматах AutoCAD и на бумажных носителях (рисунок 3); оформление технического отчета.

Рисунок 3. Ффрагмент топографического плана

Отчётная документация по инженерно-геодезическим изысканиям создана на ПК: текстовые и табличные данные – в программном продукте MsOffice в форматах «*.doc», «*.xls», «*.docx» и «*.xlsx»; графические данные – в программе AutoCAD в формате «*.dwg»: инженерно-топографические планы в пространстве «модели» содержат масштаб, при котором один метр на местности соответствует одной единице измерения «модели».

Точность, детальность, полнота и оформление инженерно-топографических планов соответствует основным положениям ГОСТ 21.301-2014 СПДС, СП 47.13330.2016.

Содержание и графическая информация о предметах и контурах местности, рельефе, гидрографии, растительном покрове, грунтах, отображена согласно изданию: «Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500». Москва, ФГУП «Картгеоцентр», 2005 г. [4].

Для успешной реализации экологических проектов геодезия незаменима. Она дает возможность с высокой точностью определять границы территорий и планировать их использование, учитывая все природные нюансы. Без точных геодезических данных невозможно провести достоверную оценку состояния окружающей среды и разработать эффективные меры по охране природы. Геодезия, в тесном сотрудничестве с экологическими исследованиями, закладывает основу для создания надежной и безопасной инфраструктуры, гармонирующей с природой.

Геодезия играет ключевую роль в успешной реализации экологических проектов, предоставляя точные данные и инструменты для анализа и управления природными ресурсами.

Геодезические методы незаменимы для точного измерения степени загрязнения различных сред, определения участков с загрязненной почвой и водой, а также для оценки общего состояния природных комплексов. Используя специализированное оборудование, специалисты могут детально изучать территории, выявлять динамику изменений и с высокой точностью прогнозировать их воздействие на окружающую среду.

Геодезия обеспечивает возможность создания высокоточных карт и объемных моделей участков. Эти материалы служат основой для экологов и инженеров при оценке потенциального воздействия будущих строительных или иных проектов на природные объекты. Такой подход позволяет наглядно представить, как планируемые изменения ландшафта, например, вырубка лесов или перестройка русел рек, могут сказаться на функционировании экосистем.

На основе геодезических данных возможно прогнозирование того, как изменения в рельефе или водном режиме отразятся на окружающей среде. Это способствует снижению вероятности возникновения стихийных бедствий, таких как наводнения, оползни или почвенная эрозия, которые могут быть спровоцированы нерациональным землепользованием.

Одним из важнейших направлений экологических проектов является рекультивация земель, пострадавших в результате строительных работ. Геодезические изыскания позволяют точно определить степень нанесенного ущерба и разработать эффективные стратегии для восстановления нарушенных природных систем.
