ОСВЕЩЕНИЕ НА ГАЛЬВАНИЧЕСКОМ УЧАСТКЕ ПРОИЗВОДСТВА

Согласно современным стандартам освещенность на производственных участках должна соответствовать определенным нормам. В зависимости от специфики выполняемых работ, уровни необходимой освещенности могут варьироваться.

В гальванических процессах, где важна аккуратность, высокое качество освещения помогает наблюдать за состоянием изделий на всех этапах обработки. Это особенно актуально в ситуациях, когда необходимо контролировать равномерность нанесения покрытий и отслеживать возможные дефекты. Также грамотно подобранное освещение способствует снижению утомляемости работников.

Основные требования к освещению гальванического участка:

1. Яркость. Минимальный уровень освещенности для рабочих зон гальванического участка должен составлять от 300 до 1000 люкс в зависимости от выполняемых операций. Важно предусмотреть зоны с повышенными требованиями к освещенности.

2. Равномерность. Освещение должно быть равномерно распределено по всему участку. Это позволит избежать теней и бликования, которые могут отвлекать работников и затруднять выполнение задач.

3. Цветовая температура. Оптимальной для гальванического участка является цветовая температура освещения в пределах 4000-6000 К. Она помогает создавать естественное восприятие цвета и снижает вероятность ошибок при визуальной оценке качества изделий.

4. Специальные требования. Важно учитывать и параметры окружающей среды, такие как наличие химических веществ и уровень влажности, что может повлиять на выбор типа освещения. Все осветительные устройства должны иметь устойчивость к коррозионным процессам и быть защищенными от воздействия агрессивной среды. Специальные влаго- и пылезащитные корпуса помогут сохранить светильники в исправном состоянии на протяжении длительного времени.

С учетом современных технологий, многие предприятия переходят на использование светодиодов (LED). Это решение позволяет не только значительно снизить затраты на электричество, но и увеличить срок службы осветительных приборов. Светодиоды способны обеспечить нужный уровень яркости и при этом выделяют минимальное количество тепла, что крайне важно в условиях работы с химическими веществами.

Применение алюминиевых осветительных приборов в зонах, где присутствует вероятность выброса щелочных аэрозолей, недопустимо. Также нельзя применять источники света без подходящей осветительной арматуры в помещениях, предназначенных для нанесения покрытий [2].

Допустимо использование в одном помещении источников света с разным спектром, при условии, что на рабочих поверхностях не образуются разноцветные тени. В тех местах, где осуществляется работа с предметами с блестящей отражающей поверхностью или есть открытые поверхности жидкости, необходимо устанавливать светильники с полупрозрачными рассеивателями или лампы с соответствующими колбами.

Светильники общего освещения следует устанавливать линейно вдоль помещения над рядами оборудования (ванны, стола), а также непосредственно над рабочими местами, где может происходить затенение из-за корпуса устройства [3].

Если ширина ванны составляет не более 0,8 м, осветительные приборы можно установить прямо над ней. В случае, если ширина превышает 0,8м, рекомендуется сместить линии освещения на 0,5 м, располагая их над тем краем ванны, где находятся рабочие места [4].

Расчёт числа светильников электрического освещения производится по формуле:

где Е - нормируемая освещенность, лк;

К_з- коэффициент запаса, учитывает, снижение освещённости в процессе, эксплуатации;

S - освещаемая площадь, м²;

z - коэффициент минимальной освещенности;

принимается z = 1,10 для ЛЛ и СД;

n - число ламп в светильнике;

F_л- световой поток лампы;

η — коэффициент использования, от. Ед [2].

Освещенность от системы общего освещения должна составлять не менее 200 лк при разрядных лампах и 100 лк при лампах накаливания. Создавать освещенность более 750 лк при разрядных лампах и 300 лк при лампах накаливания допускается только при наличии обоснований.

В гальваническом цехе, где выполняются зрительные работы, необходима освещенность 200 лк. На гальваническом участке организации «N» используются люминесцентные лампы.

Выполним расчет на примере люминесцентных ламп ЛБ 80.

Таблица 1.

Набор данных

Световой поток одной лампы, Fл	4500 лм
Нормированная освещенность, Е	200 лк
Ширина помещения	10,5 м
Длина помещения	28,2 м
Число ламп в светильнике, n	2 шт
Коэффициент запаса, Кз	1,8 (для помещений значительные концентрации паров, кислот, щелочей, а также обладающих большой коррозирующей способностью)



Так как среда гальванического производства химическая, используем тип светильника ПВЛМ – 2*80.

Такие светильники предназначены для общего освещения пыльных и влажных производственных помещений. Некоторые особенности:

• Герметичность конструкции: проникновению влаги и пыли препятствует защитная труба из поликарбоната и уплотнительная прокладка из полиуретана.
• Стойкость к внешним воздействиям: используются материалы, защищённые от коррозии порошковым покрытием, поликарбонат и стеклонаполненный полиамид.
• Возможность использования различных типов монтажа: в базовом исполнении — на монтажную поверхность с помощью двух скоб, дополнительно — на подвесные элементы [1].

Для расчета коэффициента использования, η определим индекс помещения по формуле:

где А, В - длина и ширина помещения, м;

Н_p - высота подвеса светильников (расстояние от рабочей поверхности до светильника).

где Н – высота помещения.

h_р – высота рабочего места (принять 0,8 м при работе сидя, 1,0 м при работе стоя).

h_с – высота свеса (расстояние от потолка до светильника),

Н_р= 4,5 м – 1,0 м – 1,0 м  = 2,5 м.

Так как в производственном цехе стены бетонные серого оттенка, коэффициент отражения пола равен 10%, потолка - 40%, стен – 30%.

По таблице коэффициентов использования светового потока светильников с люминесцентными лампами и светодиодными определяем коэффициент использования, он равен 51%.

Индекс помещения:

i= (10,5*28,2)/(2,5*(10,5+28,2))=296,1/96,75=3,06

Количество светильников:

N= (200*10,5*28,2*1,1*1,8)/(2*4500*0,51) = 117 255,6/4 590=25,5

Количество рядов находим по формуле:

n = ((10,5 – 0,5*2,5)/2,5)+1=4,7=4 ряда

Расстояние от крайнего ряда светильников до стены принимаем равным 0,5 Н_р=0,5*2,5 = 1,25 м.

Количество светильников округляем в большую сторону – 28 светильников на 4 ряда [2].

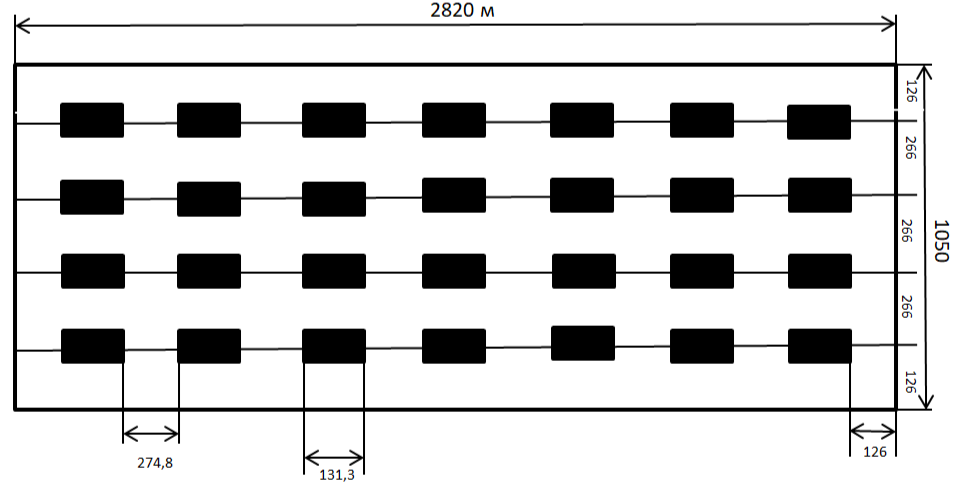

План помещения с размещением светильников показан на рисунке 1.

Рисунок 1. План помещения с размещением светильников на гальваническом участке
