ТОПОГРАФИЧЕСКИЕ РАБОТЫ ДЛЯ ОБНОВЛЕНИЯ ПЛАНОВ ТЕРРИТОРИИ АДМИНИСТРАТИВНОГО ЗДАНИЯ Г. УФА

В условиях городской застройки трансформации ландшафта происходят весьма динамично: возводятся и разрушаются кварталы, возникают отдельные сооружения и здания, проводятся работы по благоустройству, прокладываются свежие дороги и транспортные узлы, а также новые подземные сети. Все подобные преобразования требуется зафиксировать на обновленном топографическом плане, поскольку при разработке проектов зданий и конструкций крайне важно располагать свежими сведениями о рабочем объекте — в противном случае неточности в документации могут вызвать необратимые проблемы, финансовые убытки и трату времени.

Актуализация топографического плана требуется не только при существенных переменах на участке, но и при наличии свежего топографического плана, где материалы съемки не должны быть старше двух лет.

При обновлении планов территории требуется проведение топографической сьемки местности. В статье рассмотрен материал работ на объекте в городе Уфе.

Участок проектируемого строительства находится в Демском районе г. Уфы, РБ (рисунок 1). Рельеф на участке слабопересеченный, с уклоном на юго-восток до 2⁰.

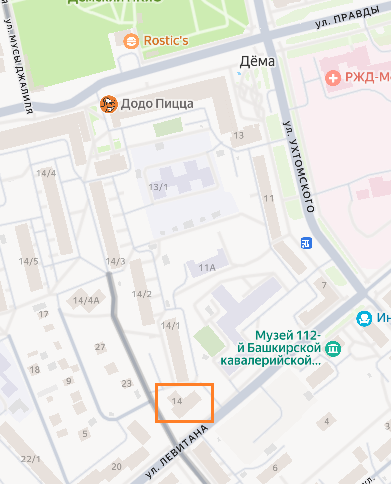

Рисунок 1. Схема расположения объекта

 До начала работ объект выглядел, как показано на рисунке 2.

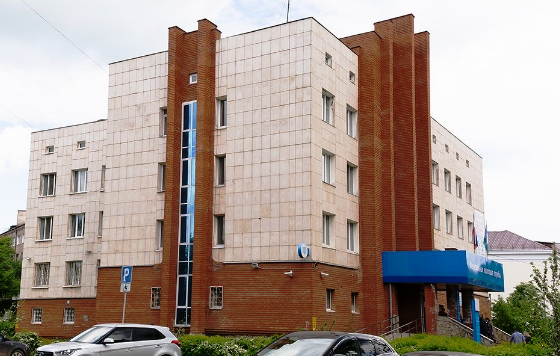

Рисунок 2. Внешний вид объекта до проектно-строительных работ

Топографические работы, которые являются топоосновой для проектирования и строительства, состоят из трех этапов, а именно: подготовительный, полевой, камеральный.

Подготовительные работы. Перед началом топографических работ был проведен анализ топографо-геодезической изученности участка изысканий, в результате этого определены состав и объем работ по топографии на объекте.

Составлении программы топографических работ:

• установлена методика производства работ;
• намечен график производства работ;
• составлена сводная ведомость состава и объемов намеченных работ.

Полевые работы. При проведении рекогносцировачных работ на площадке было выявлено незначительные изменения на площадке, в виду этого решено было обновить планшеты, выданные глвархитектурой.

Обновление топографического плана М 1:500 застроенной территории производилось путем топографической съемки площадки и прилегающей территории, удовлетворяющее границ съемки согласно техническому заданию.

Обновление топографических планов масштаба 1:500 с высотой сечения рельефа 0.5 м выполнена электронным тахеометром ТОРСОN GPT-3105N с регистрацией и накоплением результатов измерений, одновременно была создана планово-высотная съемочная сеть по трехштативной системе.

Для контроля съемки и во избежание получения пропусков пикетов в съемке, с каждой станции определялось несколько пикетов, снятых с другой станции. На станциях велся абрисный журнал, схематический чертеж снимаемой ситуации с нанесением съемочных пикетов.

Далее производилось обследование и съемка подземных коммуникаций с выпиской на плане всех необходимых характеристик (отметки обечайки колодца, верха трубы или лотка колодца, напряжения кабелей, диаметры и материал труб). Расположение подземных коммуникаций на местности определялись по колодцам, с помощью трассоискателя Сталкер-ПТ-14.

Камеральные работы. Результаты полевых измерений с памяти электронного тахеометра передавались в компьютер. Далее результаты измерений обрабатывались программой Credo_Dat. После обработки измерений в Credo_Dat, данные были экспортированы в программу Credo_Ter с последующим построением цифровой модели местности масштаба 1:500, с сечением рельефа горизонталями через 0,5м (рисунок 3).

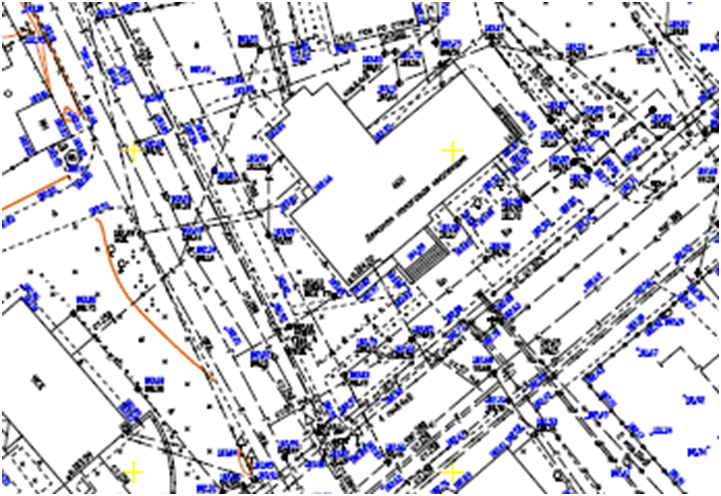

Рисунок 3. Фрагмент топографического плана

В результате всех этапов топографических работ по данному объекту были получены актуализированные топографические планы и составлен технический отчет, удовлетворяющим всем требованиям проектных решений (рисунок 4).

Рисунок 4. Внешний вид объекта после проектно-строительных работ

Согласование. Обновлённая версия была  предоставлена заказчику и проведено согласование документации с соответствующими госорганами и службами.
