Введение
Большое количество нефтяных месторождений России являются многопластовыми с необходимостью извлечения запасов с каждого горизонта. При этом учитывая экономическую и технологическую эффективность применяемых технологий добычи.
Одной из технологий, выполняющий данное требование является одновременно-раздельная эксплуатация (ОРЭ) объектов разработки. Данная технология не требует экономических расходов на бурение дополнительных скважин, так как позволяет вести добычу с двух и более пластов одной скважиной, тем самым поддерживать уровень добычи и выработку запасов. Обоснование проведения работ по приобщению объектов разработки является необходимостью с целью равномерной выработки запасов и поддержания уровня добычи на Ромашкинском месторождении. Одной из актуальнейших задач является анализ текущего состояния разработки конкретных участков Ромашкинского месторождения и оценка объема внедрения технологии ОРЭ.
Материалы и методы
При написании статьи применялись промысловые данные цехов добычи ПАО «Татнефть», НГДУ «Альметьевнефть» и НГДУ «Бавлынефть». Основной используемый метод, метод сравнения и анализа данных.
Результаты
Одновременно-раздельная эксплуатация (ОРЭ) обеспечивает разобщение пластов, раздельную их эксплуатацию, учет добываемой продукции каждого объекта расчетным способом по забойным давлениям, соответствующим их продуктивностям, а также запроектированным темпам разработки.
ОРЭ осуществляют путем оснащения скважин обычной конструкции оборудованием, разобщающим продуктивные пласты, или путем использования для этих целей скважин специальной конструкции.
С начала 80-х годов началось активное освоение карбонатных залежей. Появилось много скважин, вскрывающих пласты разных отложений, характеризующихся большим разнообразием параметров пластов и свойств их продукции. ОРЭ стала вновь актуальной, так как позволяет решить следующие задачи:
- сокращение объемов бурения за счет использования ствола одной скважины и организации одновременного (совместного) отбора запасов углеводородов разных объектов разработки одной сеткой скважин;
- эксплуатация одновременно объектов с разными коллекторскими характеристиками и свойствами нефтей;
- повышение производительности скважин за счет оптимизации работы объектов;
- повышение рентабельности отдельных скважин за счет подключения других объектов разработки или разных по продуктивности пластов одного объекта разработки.
В рассматриваемой работе приводится обоснование применения технологии одновременно-раздельной эксплуатации объектов разработки многопластовых месторождений. Эффективность данного способа эксплуатации таких месторождений доказано во многих научных работах и статьях.
Так как, наиболее большие капитальные затраты уходят на бурение, можем сделать вывод, что применение объединения объектов для эксплуатации одной сеткой экономически выгодная, при том, как раздельная, нерентабельная, из-за дополнительных расходов на бурение скважин для выработки запасов с каждого объекта. Для этого, необходимо спроектировать совместную эксплуатацию объектов уже на стадии обоснования проектно-технологического документа по разработке месторождения, предусматривающий равномерное разбуривание залежей, выработку утвержденных запасов нефти и газа, не допускать выборочной отработки приводя к потерям балансовых запасов, и обосновывать выбор эксплуатационных объектов для самостоятельной разработки.
Например, при добыче с пластов турнейский+пашийский (где флюид с турнейского яруса является сернистым, а флюид пашийского с содержанием железа) образуется химическое соединение FeS (сульфид железа). Для того, чтобы избежать образования таких соединений, нужно проводить исследования пластовых флюидов.
Так же, при внедрении технологии предъявляются жесткие требования к конструкции и состоянию эксплуатационной колонны. Учитывается качество цементирования между колонной и породой, для этого проводят геофизические исследования скважин с помощью акустического и гамма-гамма каротажа.
Критерии применения: в месте установки скважинного насоса кривизна ствола не должна превышать 30 градусов.
Ромашкинское месторождение характеризуется различиями объектов разработки по толщине, простиранию и фильтрационным характеристикам коллекторов. Месторождение является уникальным в стране, поэтому для разработки применяют различные технологии. Например, одноврменно-раздельную закачку (ОРЗ). Так как данное месторождение относится к ПАО «Татнефть», это позволяет использовать разработанные высоконадежные пакера, трубы в антикоррозионном исполнении и антикоррозионную жидкость с большей эффективностью. Для внедрения технологии ОРЗ в компании разработана вся необходимая техническая документация, запущено производство нового оборудования, разработали технологию монтажа, эксплуатации и ремонта, что в целом будет обеспечивать максимальную эффективность применения технологии. Техническое состояние колонн, особенно в месте посадки пакера, является необходимом к проведению исследования для оценки возможных аварийных ситуаций при ремонте скважины.
Для применения технологии ОРЗ разработаны технологические схемы скважинного оборудования: первая – это разработка ОАО «Нетфемаш (в схеме используются два диаметра НКТ 89 мм и 48 мм, расположенные концентрично), вторая – это разработка «ТатНИПИнефть», в котором так же используется два диаметра НКТ 48мм и 60мм, но расположенные эксцентрично.
Различиями между данными схемами скважинного оборудования для технологии ОРЗ является не только то, как они расположены, но и в том, что разработка «ТатНИПИнефть не имело практического опыта. Поэтому испытание проводили на двух скважинах НГДУ «Альметьевнефть», и по итогу после множество проблем, но и с тем с некоторыми нововведениями в технологии, добились внедрения и на данный момент каждая бригада по ремонту оснащена опрессовочным инструментом для НКТ диаметром 48мм, чего не было до этого.

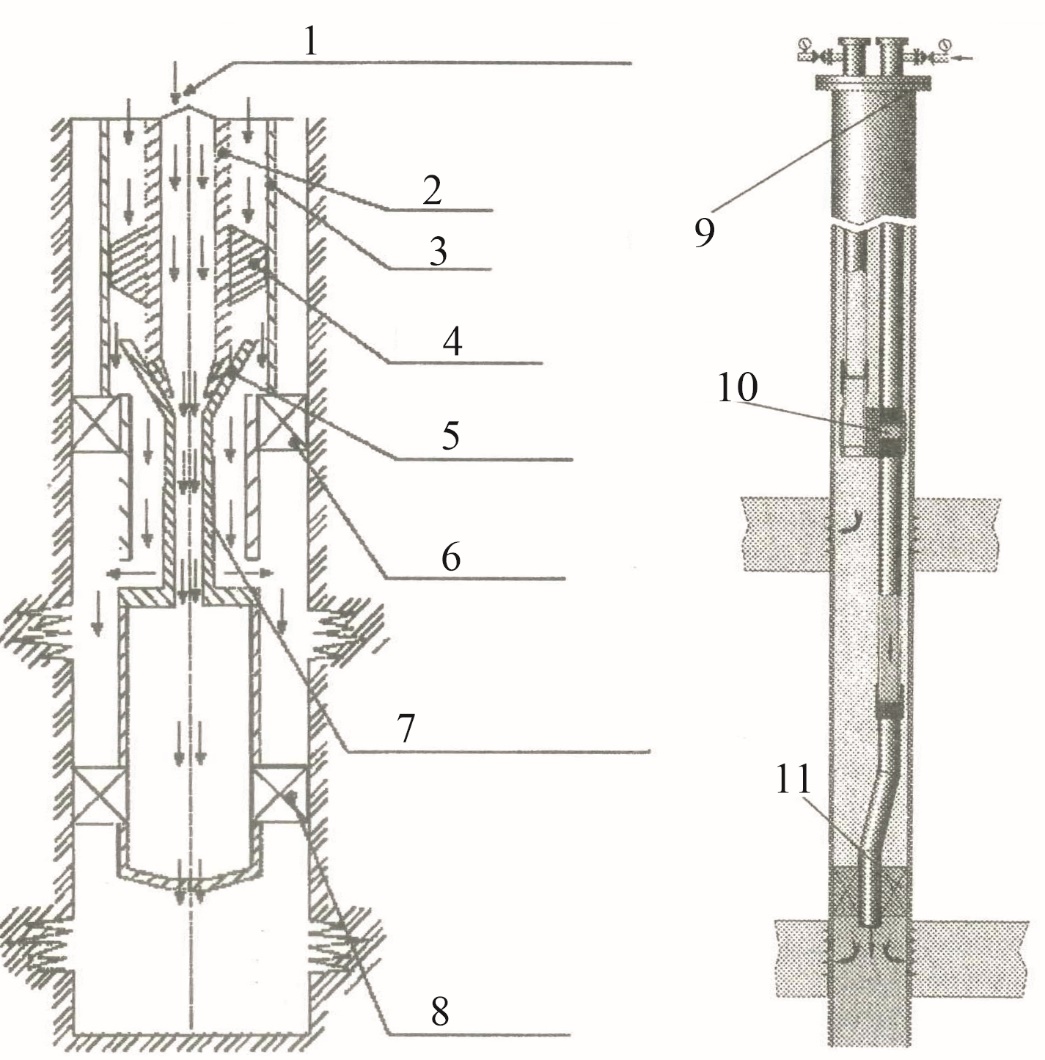

Рисунок 1. Технологическая схема скважинного оборудования
1 – направление движения жидкости, 2 – НКТ 48, 3 – НКТ 89, 4 – центратор, 5 – хвостовик с уплотнением, 6 – пакер верхний, 7 – плапан перепускной, 8 – пакер нижний, 9 – двухствольная устьевая арматура, 10 – параллельный якорь, 11 – пакер.
Наличие геологических и гидродинамических моделей месторождения является важным условием для выделения эксплуатационных объектов.
Геологическое моделирование (ГМ) проводится по данным сейсморазведки, геофизических исследований скважин, керна и представления о строении пластов.
Гидродинамическое моделирование (ГДМ) проектируется на данных геофизических, гидродинамических, трассерных и химических исследованиях, учитывая изменение пластовых давлений, закачки воды, добычи жидкости и нефти.
Состояние призабойной зоны пласта (ПЗП) и режим работы играют большую роль в нефтеотдачи пластов. Поэтому при бурении скважины необходимо придерживаться геолого-технического наряда, составленного согласно нормативным документам. При освоении необходимо обеспечить беспрепятственную связь между вскрытым пластом и скважиной.
Технология ОРЭ успешно применяется на месторождении с 2012 года. При принятии решения об использовании метода ОРЭ учитывается степень выработанности запасов. Это необходимо для равномерной выработки запасов по залежи.

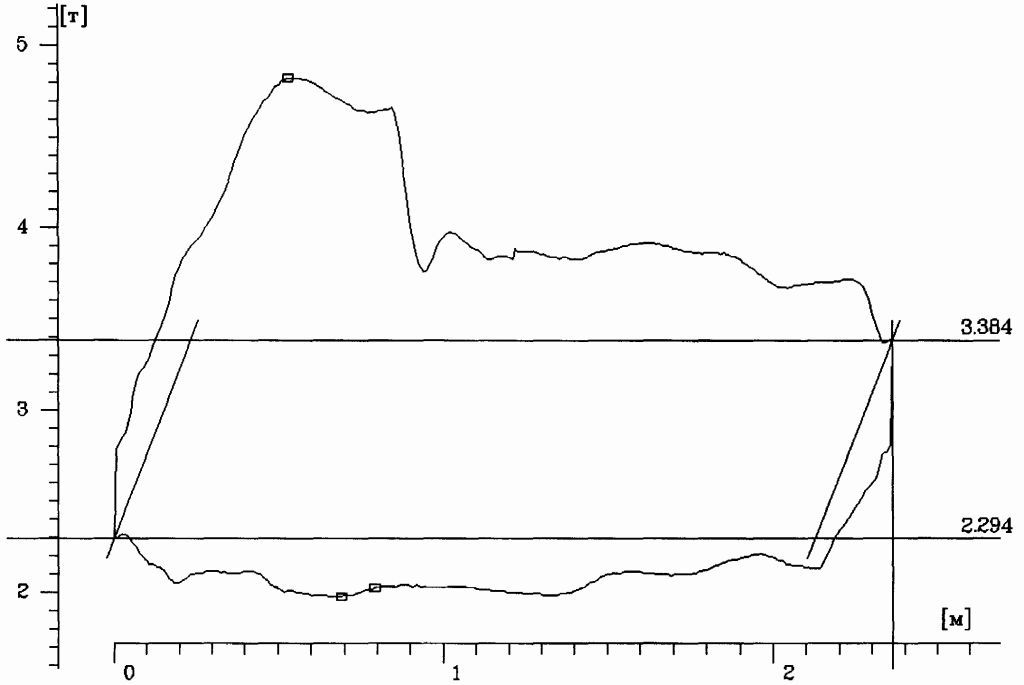

Рисунок 2. Динамограмма работы однолифтовой ОРЭ
Выводы
Применение технологии ОРЭ позволяет эффективно решать поставленные перед компанией задачи, а именно повышения рентабельности добычи нефти с использованием ранее пробуренных скважин, без уплотнения сетки. Глубинно-насосное оборудование, используемое в данной технологии уже не является уникальным и сложным, что позволяет при необходимости производить его быстрый ремонт или замену и не вызывает особенных трудностей у эксплуатирующего и ремонтного персонала нефтегазодобывающих управлений.
Исследования результатов применения технологии показывает, что фактический рост показателя рентабельности на отдельных скважинах достигает свыше 30%, это достигается в том числе и за счёт рационального использования электроэнергии и снижением общих нагрузок на энергосети компании за счёт эксплуатации единого станка-качалки на скважине с ОРЭ.
Подтверждение
Эффективность применения технологии отражена во многих проектных документах и технологических отчетах, в том числе в технологической схеме разработки как Ромашкинского, так и иных крупных и малых месторождений Поволжья, эксплуатируемых также и малыми нефтяными компаниями.
Список литературы
- Геологическое строение и нефтегазоносность Оренбургской области: книга / В. К. Баранов [и др]. – 1-е изд., перераб. и доп., – Оренбур: Геологическое строение, 1997. – 127 с.
- Селезнев В. А. Оперативный подсчет запасов нефти и растворенного газа Албайского месторождения (Ореховский лицензионный участок) Оренбургской области»: монография / В. А. Селезнев. – Москва: ЗАО «Петролеум Технолоджис», 2014. –82 с.
- Закономерности размещения и условия формирования залежей нефти и газа Волго-Уральской Области: пособие в 4-х т./ под общ. ред. В.С. Коврижкин. – Оренбургская область: – М.: Недра, 1978. – 56 с.
- Хайрединов Н. Ш. Классификация карбонатных коллекторов Татарии / Н. Ш. Хайрединов // Геология, разработка нефтяных месторождений, гидродинамика и физика пласта. – Казань: ТатНИПИнефть., 1973. – 77 с.
- Муслимов Р. Х. Планирование дополнительной добычи и оценка эффективности методов увеличения нефтеотдачи пластов: учебник / Р. Х. Муслимов. – Казань: КГУ, 1999. – 104 с.Технологическая схема разработки Албайского месторождения нефти и газа (редакция от 2023 года)
