Введение. Установлено, что чаще всего проектировщики предлагают использовать следующие материалы:
- защитно-отделочная штукатурка цементная «Люкс» (основные характеристики приведены в табл.1);
- состав клеевой полимерминеральный КС-1 «Люкс-Плюс» (основные характеристики приведены в табл. 2).
Таблица 1.
Технические данные защитно-отделочной штукатурки цементной «Люкс»
|
Наименование показателей |
Значение |
|
Морозостойкость покрытия, марка |
F100 |
|
Насыпная плотность, кг/м3 |
1350-1500 |
|
Водоудерживающая способность, % |
99,3 |
|
Прочность сцепления раствора с основанием, МПа |
1,0 |
Таблица 2.
Технические данные состава клеевого полимерминерального КС-1 «Люкс-Плюс»
|
Наименование показателей |
Значение |
|
Коэффициент паропроницаемости |
0,054 |
|
Насыпной вес, кг/м3 |
1250-1400 |
|
Водоудерживающая способность, % |
99,9 |
|
Прочность сцепления раствора с основанием, МПа |
1,7 |
Разработанный состав с применением цемента, песка, отсевов и пластифицирующей добавки будем сравнивать с материалами, которые описаны выше.
Экспериментальная часть. Предварительно для каждого из составов при использовании стандартного конуса (рис. 1) определен оптимальный расход воды для получения одинаковой подвижности Пк2. Далее исследованы такие показатели как водопоглощение, прочность на сжатие и величина адгезии. Водопоглощение по массе определено по стандартной методике. Прочность на сжатие определялась путем испытания образцов кубов с ребром 7,07 см на стандартном прессе. Величина прочности сцепления (адгезия) с основанием определена при помощи прибора ОНИКС-1.АП. [1; 2]
Результаты. Полученные показатели приведены в таблице 3.

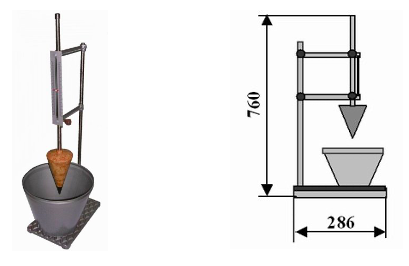

Рисунок 1. Прибор ПГР-1Ц для определения подвижности раствора
Таблица 3.
Прочностные показатели образцов-балочек на составном заполнителе
|
Наименование компонентов |
В/Ц |
Плотность средняя, кг/м3 |
Прочность, Мпа |
Водо- погло- щение, % |
Адгезия, МПа |
||||
|
Rизг |
Rсж |
||||||||
|
Цемент + песок + гранитный отсев+ пластификатор С-3 |
0,47 |
2130 |
7,3 (0) |
47,2 (0) |
8 |
0,7 |
|||
|
Штукатурка цементная «Люкс» |
0,55 |
1970 |
5,7 (-28,1 %) |
32,5 (-45,2%) |
12 |
0,4 |
|||
|
Состав клеевой полимерминеральный КС-1 «Люкс-Плюс» |
0,53 |
2080 |
6,1 (-19,7 %) |
39,3 (-20,1 %) |
10 |
0,5 |
|||
Заключение. Как видно из табл. 3 предложенный состав, включающих цемент ЦЕМ II, заполнитель из песка кварцевого с уменьшенным содержанием мелкой фракции и обогащённый гранитными отсевами и модифицированный пластифицирующей добавкой С-3 позволил получить требуемые характеристики по прочности, водопоглощению и величине сцепления с основанием. Однако, при твердении таких составов из верхних слоёв раствора достаточно быстро испаряется вода, и раствор начинает растрескиваться. Для устранения этой проблемы предлагается использовать полипропиленовую фибру (характеристики представлены в табл. 2.10), которая в значительной степени уменьшает вероятность растрескивания верхнего слоя твердеющего раствора. Опытным путем установлено, что целесообразно использовать волокна длиной 6 мм и расходовать в количестве 2% по массе от количества цемента.
Список литературы
- Композиции защитно-отделочные строительные. Техниче-ские условия: СТБ 1263-2001. – Взамен СТБ 1072-97; введ. 01.02.202. – Минск: Госстандарт: Белорус. гос. ин-т стандартизации и сертификации, 2001. – 23 с.
- Методы испытания цемента. Часть 1. Определение прочности.: СТБ ЕН 196-1-2007 – Введ. 23.02.2007 (с отменой СТБ ЕН 196-1-2000). – Минск : Белорус. гос. ин-т стандартизации и сертификации, 2007. – 31 с.
- Бетоны. Методы определения прочности по контрольным образцам: ГОСТ 10180-2012. – Введ. 01.07.2013 – Москва: Стандартинформ, 2013. – 35 с.
